4. Трехфазные трансформаторы. Временные зависимости для фазных и линейных эдс трехфазного трансформатора. Способы соединения трехфазного трансформатора.
Энергию трехфазного тока можно трансформировать тремя однофазными трансформаторами, первичные и вторичные обмотки которых соединены между собой по одной из трехфазных схем (групповой траснформатор) или трехфазным трансформатором.
Трехфазные трансформаторы выполняются стрежневыми с расположением стержней в одной плоскости. На каждом стержне такого трансформатора размещаются обмотки низшего и высшего напряжения одной фазы.
Начала фаз обмоток высшего напряжения обозначают прописными латинскими буквами А, B и C, а концы фаз обмоток буквами X, Y и Z.
При соединении обмоток в звезду концы всех трех фаз соединяются между собой, образуя общую нейтральную (нулевую) точку, а свободные начала трех фаз подключаются к проводам сети источника или приемника электрической энергии переменного тока.
При соединении обмоток в треугольник начало первой фазы соединяют с концом второй, начало второй – с концом третьей, начало третьей фазы - с концом первой. Точки соединения начала одной фазы с концом другой подключают к проводам трехфазной сети переменного тока.
Помимо этих двух основных схем иногда в выпрямительных устройствах применяют схему соединения в зигзаг. В этой схеме каждая фаза состоит из двух катушек с одинаковым числом витков, находящихся на различных стержнях и соединенных встречно. ЭДС фазы обмотки, соединенной в зигзаг, равна геометрической разности ЭДС двух катушек.
Трехфазные трансформаторы
– это система объединяющая три источника
переменного тока, ЭДС которых сдвинуты
друг относительно друга на 120
.
Обмотки первичной и вторичной цепей
соединяются одним из способов: «звезда»,
«треугольник» или «зигзаг».
Связанная трехфазная система может быть образована двумя способами: соединением фаз системы звездой, когда концы фаз соединены между собой, а начала фаз свободны; и соединением фаз системы треугольником, когда конец одной фазы соединяется с началом другой, образуя замкнутый контур.
При
соединении звездой линейные (I)
и фазные токи (Iф)
одинаковы, потому что для тока, проходящего
через фазную обмотку, нет иного пути,
кроме линейного провода. Линейные
напряжения (U)больше
фазных (Uф)
в √3=1,73
раза (рисунок 1).
При соединении треугольником U=Uф, потому что каждые два линейных провода присоединены к началу и концу одной из фазных обмоток (рис. 2), а все фазные обмотки одинаковы.

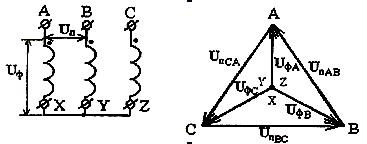

Рисунок 1- Соединение обмоток звездой. Векторная диаграмма

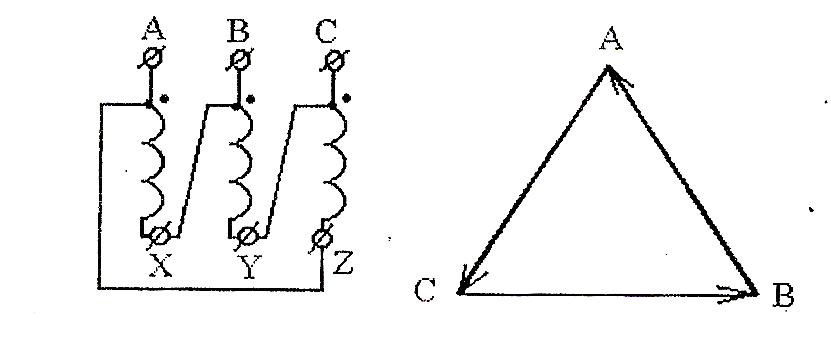

Рисунок 2 - Соединение обмоток треугольником. Векторная диаграмма
Рисунок 3 - Соединение обмоток зигзагом. Векторная диаграмма.
Мощности при соединениях звездой и треугольником определяются выражениями:
Полная S=3Sф=3UI/√3=√3 UI [ВА] (1)
Активная P=√3UIcosφ [Вт] (2)
Реактивная Q=√3UIsinφ [Вар] (3)
где φ- угол сдвига фаз между напряжением и током.
Соединение зигзагом (рисунок 3) применяют чтобы неравномерную нагрузку вторичных обмоток распределить более равномерно между фазами первичной сети, а также для расщепления фаз при создании многопульсных выпрямителей и в других случаях.
В этом случае вторичная обмотка каждой фазы составляется из двух половин: одна половина расположена на одном стержне, другая - на другом. Конец полуобмотки, например Х, соединен с концом У2 и т.д. Начала полуобмоток А2, B2 и С2 соединены и образуют нейтрал. К началам А1, B1, С1 присоединяют линейные провода вторичной сети. При таком соединении э.д.с. обмоток, расположенных на разных стержнях, сдвинуты на угол 1200.
На рисунке изображены временные зависимости для фазных и линейных ЭДС трехфазного трансформатора.
