1. Последовательное

2. Параллельное

3. Смешанное

4. Треугольник

5. Звезда

1712В цепи, изображенной на схеме, линейные напряжения синусоидальны и симметричны: U_AB=U_ВС=U_CA=380 В. Все сопротивления (6 штук) одинаковы и равны 20 Ом. Определить показание амперметра.

1. 9,5 А

2. 5,5 А

3. 22 А

4. 19 А

5. 38 А

1713Чему равна активная мощность потребителя, если известно, что ток в нем отстает по фазе от приложенного напряжения на угол 30⁰, а амплитуды тока и напряжения известны: Im=14.1 A, Um=282 B.

1. 3976Вт

2. 1988Вт

3. 2000Вт

4. 1732Вт

5. 1000Вт

1714К трехфазной трехпроводной линии с напряжением U_л=660 В подключен симметричный приемник с сопротивлениями фазы R=8 Ом, Х=-6 Ом. Определить фазное напряжение при соединении звездой.

1. 127 В

2. 220 В

3. 380 В

4. 660 В

5. 1000 В

1715К жилому дому подведен трехфазный кабель напряжением U_Л = 380 В. Какие нужно подвести в квартиру провода, чтобы обеспечить напряжение 220 В.

1. Первую и вторую фазы

2. Вторую и третью фазы

3. Первую и третью фазы

4. Любую фазу и нейтраль

5. Нет правильного ответа

1801Временной график синусоидального напряжения изображен на рисунке. Мгновенное значение этого напряжения выражается уравнением

1. u=120×sinw t

2. u=120×sin(wt–120°)

3. u=84,7×sin(wt+120°)

4. u=120×sin(wt+120°)

5. u=84,7×sin(wt–60°)

1802В цепь синусоидального тока включены три амперметра. Определить показание амперметра А₂, если амперметры А и А₁ показывают соответственно 10 А и 6 А.

1. 5 А

2. 6 А

3. 8 А

4. 4 А

5. 16 А

1803Определить показание амперметра, если R=18 Ом, X_С=24 Ом, а приложенное напряжение (действующее значение) U=72 В.

1. 1,71 А

2. 7 А

3. 3,82 А

4. 5 А

5. 2,4 А

18041Переменный ток изображен комплексным действующим значением , А.Определите, по какому закону изменяется синусоидальный ток?

1. i=5×sin(wt +90°), А

2. i=5 ×sin(wt –90°), А

3. i=5 ×sin(wt +90°), А

4. i=–5×sin(wt –90°), А

5. i=–5 ×sinwt, А

1805Чему равно показание вольтметра V, включенного в цепь синусоидального тока, если вольтметр V₁ показывает 24 В, R=16 Ом, Х=12 Ом.

1. 28 В

2. 8 В

3. 56× В

4. 56 В

5. 40 В

1806Определить сопротивление R₂, если R₁=3 Ом, а показания амперметров указаны на схеме.

1. 20 Ом

2. 1,12 Ом

3. 0,75 Ом

4. 15 Ом

5. 12 Ом

1807Найти мгновенное значение тока (i₁) в неразветвленной части цепи, если приложенное напряжение u=141×sinwt, В, а сопротивления X_L=X_C=10 Ом.

1. i₁=10 ×sinwt, А

2. i₁=20×sin(wt–90°), А

3. i₁=0

4. i₁=20×sin(wt+90°), А

5. i₁=28,2×sinwt, А

1808В какой фазе находится ток в резисторе по отношению к приложенному напряжению?

1. совпадает по фазе

2. отстает на 90⁰

3. опережает на 90⁰

4. опережает на 180⁰

5. отстает на 45⁰

1809Как изменится сопротивление провода, если увеличить его длину в 2 раза и уменьшить сечение в 4 раза?

1. увеличится в 2 раза

2. увеличится в 4 раза

3. увеличится в 8 раза

4. не изменится

5. нет правильного ответа

1810Каким сопротивлением обладает идеальная катушка индуктивности ?

1. Активным

2. активно-индуктивным

3. Индуктивным

4. Емкостным

5. активно-емкостным

1811Каким сопротивлением обладает идеальный конденсатор?

6. Активным

7. активно-индуктивным

8. Индуктивным

9. Емкостным

10. активно-емкостным

1812Как изменится сопротивление провода, если уменьшить его длину в 2 раза и увеличить сечение в 4 раза?

1. уменьшится в 2 раза

2. уменьшится в 4 раза

3. уменьшится в 8 раза

4. не изменится

5. нет правильного ответа

1813Как изменится сила тока, если напряжение на сопротивлении увеличилось в 2 раза, а сопротивление не изменилось?

1. увеличится в 2 раза

2. увеличится в 4 раза

3. увеличится в 8 раза

4. не изменится

5. нет правильного ответа

1814Как изменяется ток в цепи с катушкой индуктивности при увеличении частоты переменного тока в 2 раза?

1. Уменьшается в 1/2 раза

2. Увеличивается в 1/2 раза

3. Уменьшается в 2 раза

4. Увеличивается в 2 раза

5. Нет правильного ответа.

1815 задан закон изменения тока. Что означает значениe ?

.

11. мгновенное значениe тока

12. амплитудное значение тока

13. действующее значение тока

14. срднее значение тока

15. начальную фазу

1901Вычислить сопротивление приведенной цепи. Даны сопротивления элементов

1. 1 Ом

2. 2 Ом

3. 1,7 Ом

4. 2 Ом

5. 2,5 Ом

1902Определить реактивную проводимость приведенной схемы.

1. 0,13 Сим

2. 0,5Сим

3. 0,07 Сим

4. 0,33 Сим

5. 0,2 Сим

1903При каком соединении фаз приемника фазные и линейные напряжения равны?

1. Только при соединении нагрузки звездой с нейтральным проводом

2. Только при соединении нагрузки треугольни­ком

3. Только при соединении нагрузки звездой без нейтрали

4. При соединении фаз приемника звездой с нейтральным проводом или треугольником

5. Нет правильного ответа

1904Ток и напряжение изменяются по синусоидальному закону

Определить амплитудные значения тока и напряжения

1. 2√2 А и 141 В

2. 2 А и 141 В

3. 2 А и 100 В

4. 2√2 А и 100 В

5. 1,4 А и 100 В

1905Амперметр А₂ включен в цепь симметричного потребителя, показывает 10 А. Что покажет амперметр А₁?

6. 10 А

7. 5,8 А

8. 60 А

9. 0 А

10. 17,3 А

1906Какой параметр является одинаковым на каждом сопротивлении приведенной схемы, при условии что сопротивления разные по значению?

1. мощность

2. напряжение

3. ток

4. проводимость

5. сопротивление

1907 Полная мощность цепи с последовательным соединением элементов 1000 ВА. Угол сдвига фаз меду полным напряжением и током равен 30°. Действующее значение тока 1,41 А. Найти реактивное сопротивление цепи.

1. 530 Ом

2. 430 Ом

3. 130 Ом

4. 230 Ом

5. 250 Ом

1908Каков результат резонанса токов в параллельном колебательном контуре?

1. cosφ = 1

2. cosφ < 1

3. cosφ > 1

4. резонанс напряжений не может возникнуть в этом контуре

5. cosφ =

1909Чему равна частота переменного тока ?

6. 50 Гц

7. 60 Гц

8. 100 Гц

9. 14,1 Гц

10. 30 Гц

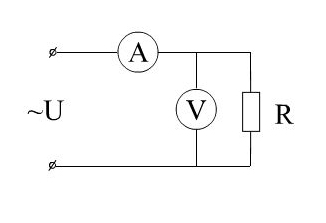

1910Напряжение на зажимах данной цепи . Определить показание амперметра и вольтметра, если R = 10 Ом

1. I = 100 A; U = 100 В

2. I = 10 A; U = 10 В

3. I = 10 A; U = 100 В

4. I = 7,1 A; U = 71 В

5. I = 7,1 A; U = 100 В

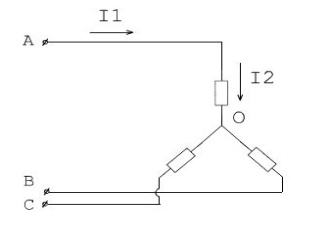

1911Какой из токов в схеме линейный, какой – фазный?

1. I₁ – линейный, I₂ – фазный

2. Оба тока линейные

3. Оба тока фазные

4. I₁ – фазный; I₂ – линейный

5. I₁ – линейный; I₂ - нулевой

1912Сколько соединительных проводов подводят к генератору, обмотки которого образуют звезду?

1. 6

2. 3

3. 4

4. 3 или 4

5. 2

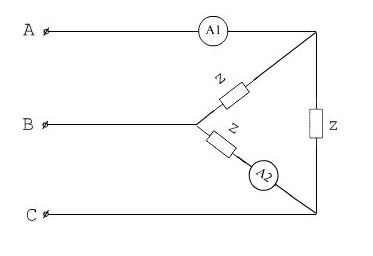

1913Амперметр А₁ включен в цепь симметричного потребителя, показывает 34,6 А. Что покажет амперметр А₂?

11. 34,6 А

12. 20 А

13. 60 А

14. 0 А

15. 25 А

1914Между различными точками схемы, включены вольтметры. Какой из них показывает линейное напряжение, какой – фазное?

1. U_AO – линейное; U_BO – фазное

2. U_AB – линейное; U_BC – фазное

3. U_CO – линейное; U_AB – фазное

4. U_AO – фазное; U_АВ – линейное

5. U_AO – фазное; U_BС – фазное

1915Как соединены эти обмотки?
