8.8. Расчет прочности железобетонных плитных ростверков свайных фундаментов под колонны зданий и сооружений

Расчет железобетонных плитных ростверков свайных фундаментов под колонны производится ПО ПРОЧНОСТИ, а в случае возможности воздействия на ростверк агрессивных грунтовых вод – ПО РАСКРЫТИЮ ТРЕЩИН.

Расчет ростверков по прочности необходимо производить на:

• продавливание ростверка колонной;

• продавливание нижней плиты ростверка угловой сваей;

• поперечную силу в наклонных сечениях;

• изгиб ростверка;

• местное смятие под торцами колонн.

При расчете ростверка, предназначенного под сборные железобетонные колонны, необходимо также проверять прочность стакана ростверка.

Расчет на продавливание ростверка колонной и его нижней плиты угловой сваей должны выполняться при условиях (рис. 22):

а) считается, что продавливание ростверка колонной происходит по пирамиде продавливания, боковые стороны которой проходят от наружных граней колонны до ближайших граней свай, а при многорядном расположении свай, кроме того, – по поверхности пирамиды продавливания, две или все четыре боковые стороны которой наклонены под углом 45;

б) рабочая высота ростверка h₀ при определении габаритов пирамиды продавливания принимается равной расстоянию от верха нижней рабочей арматурной сетки до дна стакана в случае стаканного сопряжения ростверка с колонной и до верха ростверка в случае опирания на ростверк стальной или монолитной колонны;

в) расчетная продавливающая сила N_пр в случае центрально нагруженных ростверков принимается равной сумме реакций всех свай, расположенных за пределами нижнего основания пирамиды продавливания, причем реакции свай в этом случае подсчитываются только от нормальной силы, действующей в сечении колонны у обреза ростверка. В случае же продавливания внецентренно нагруженных ростверков величина продавливающей силы принимается N_пр = 2 , где – сумма реакций всех свай, расположенных с одной стороны от оси колонны в наиболее нагруженной части ростверки за вычетом реакций свай, расположенных в зоне продавливания с той же стороны от оси колонны.

П

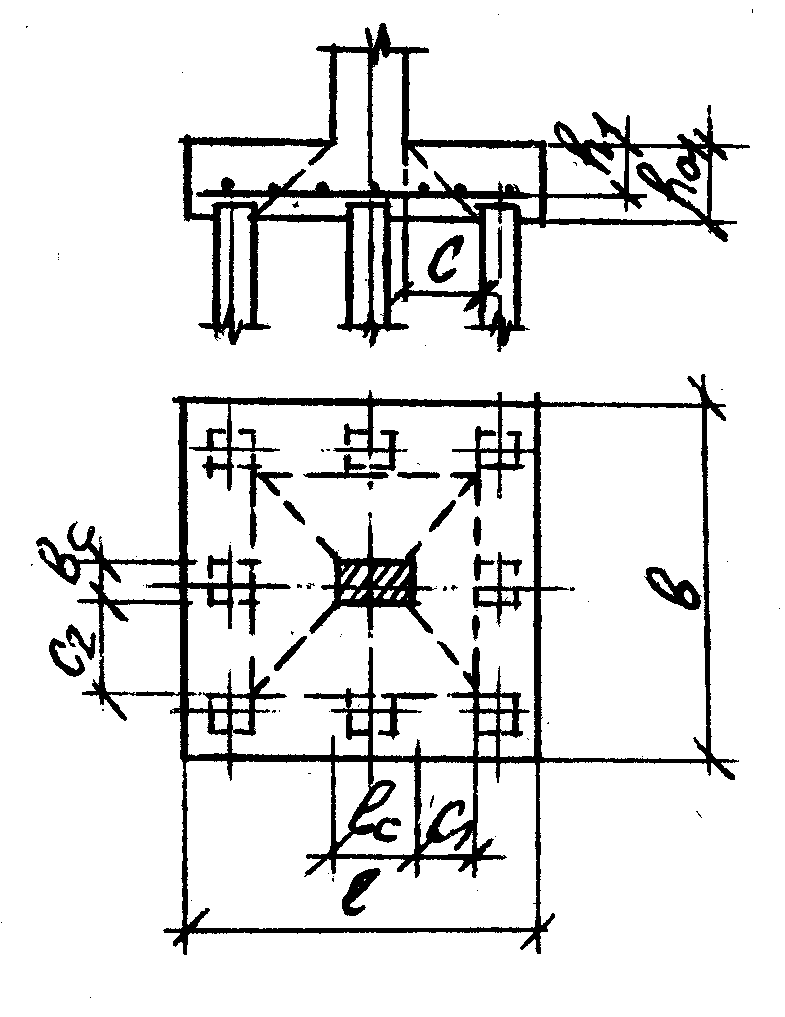

Рис. 22. Схема расчета ростверка на продавливание колонной

ри стаканном сопряжении сборной колонны с ростверком и эксцентриситете е₀  0,5h_col (h_col – высота сечения колонны) величину допускается определять, принимая величину момента не более М_I = 0,5d_kN_I; при этом высота ростверка определяется из расчета на продавливание по периметру колонны. При полном моменте М_I = е₀N_I и соответствующей ему силе реакций высота ростверка должна, кроме того, проверяться на продавливание по наружному периметру стакана;

г) рабочая высота составных ростверков принимается как для цельных ростверков той же высоты.

При сборных железобетонных двухветвевых колоннах, имеющих общий стакан, расчет ростверка на продавливание выполняется как при колонне сплошного прямоугольного сечения, соответствующего внешним габаритам двухветвовой колонны. Расчет нижней плиты ростверка на продавливание угловой сваей должен производиться при следующих условиях (рис. 23):

а

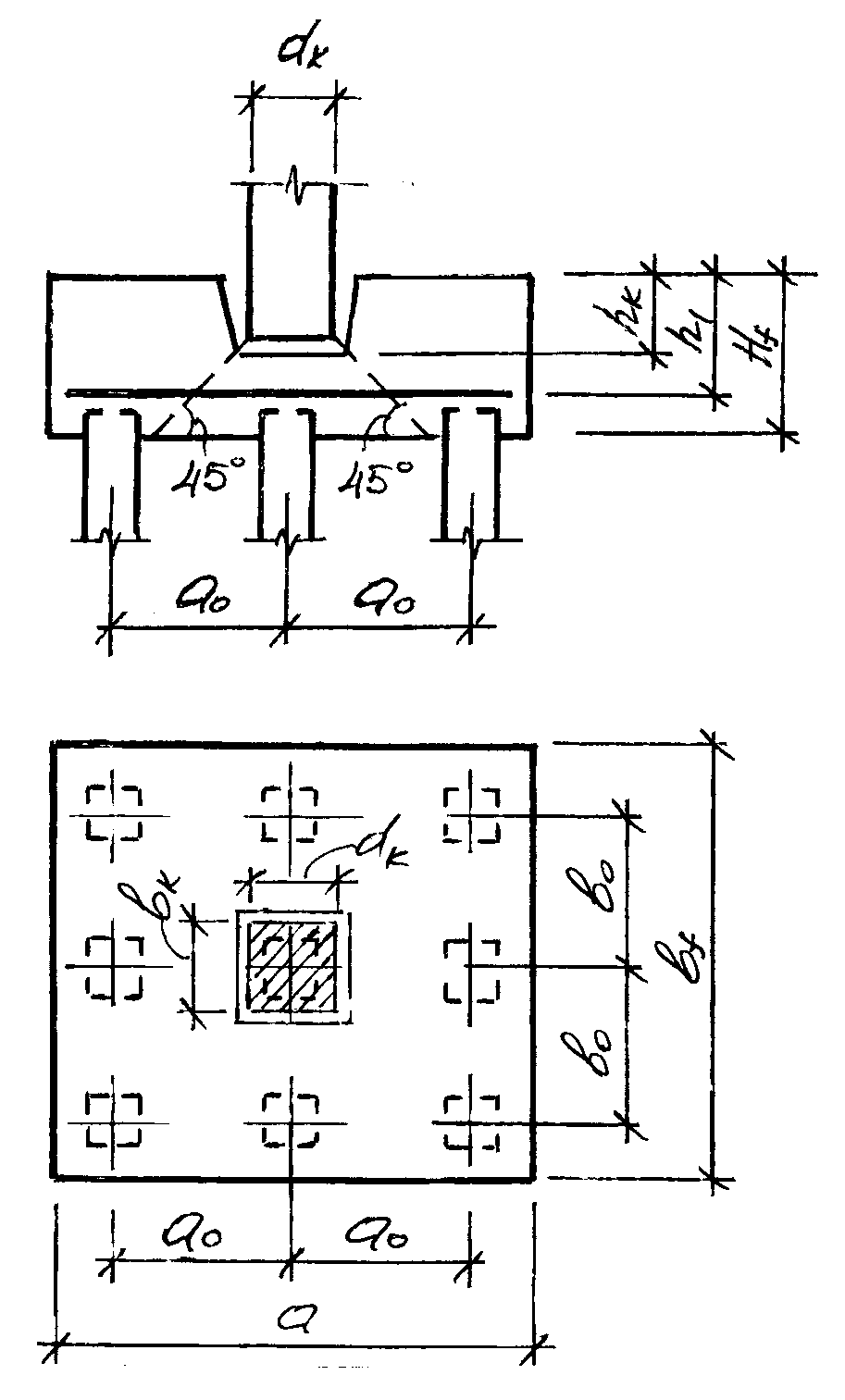

Рис. 24. К расчету прочности ростверка на продавливание колонной

Рис. 23.Схема расчета нижней плиты ростверка на продавливание угловой сваей.

) считается, что две рабочие боковые поверхности пирамиды продавливания проходят от плоскости внутренних граней сваи до ближайших граней ступени при ступенчатом ростверке;

б) рабочая высота ростверка h_ при определении габаритов пирамиды продавливания принимается равной высоте нижней ступени ростверка;

в) расчетная продавливающая сила N_пр принимается равной расчетной нагрузке на угловую сваю, включая влияние местной нагрузки (например, от стенового заполнения) с учетом моментов в двух направлениях.
