8.3. Проверка расчетного давления на сваи

После размещения свай в плане свайного фундамента выполняется проверка расчетного давления на сваю.

У

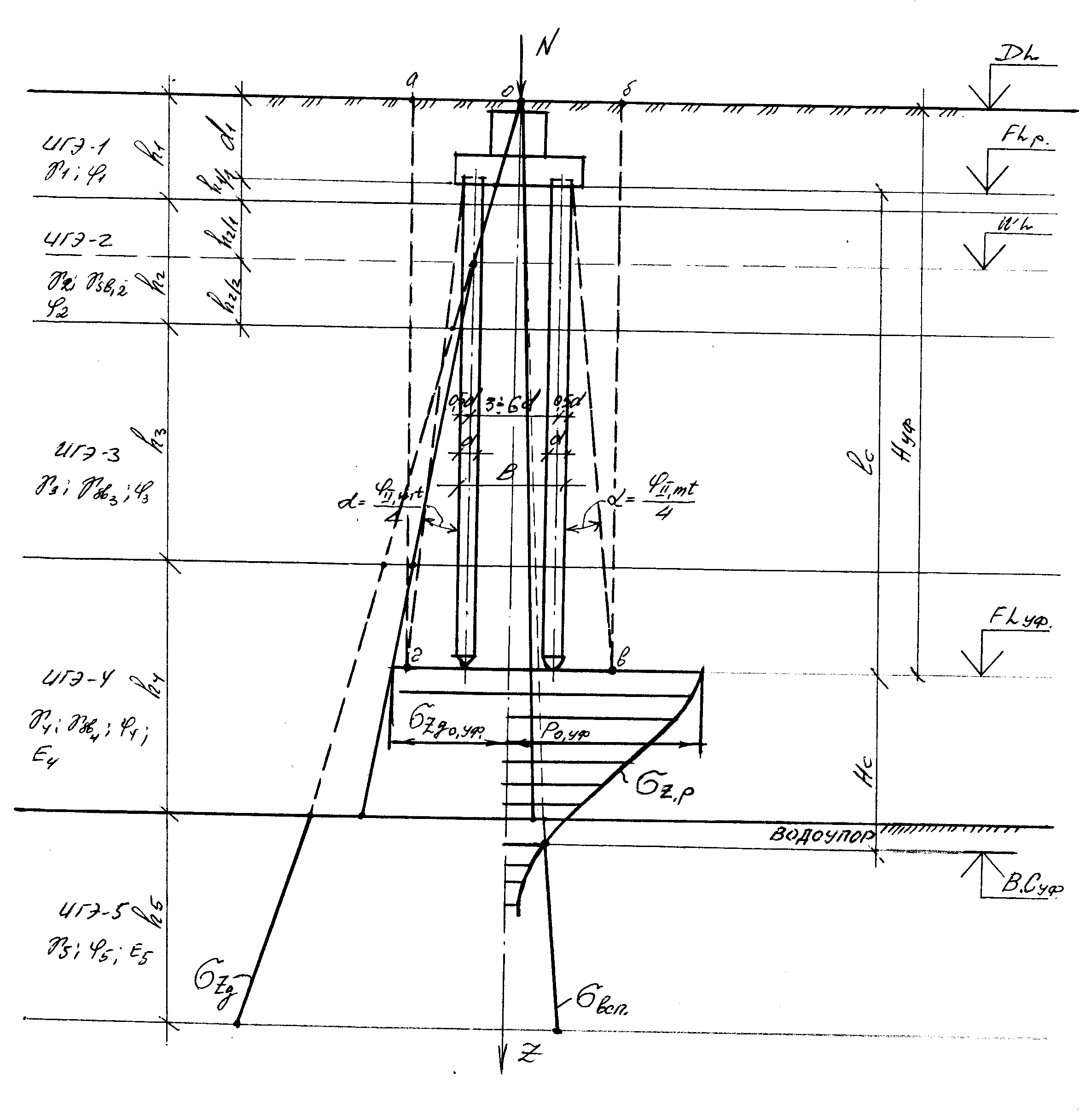

Рис. 20. Схема к расчету абсолютной осадки свайного фундамента методом послойного суммирования

силие в любой свае от равнодействующей силы, приложенной в центре тяжести плана свайного фундамента, равно (рис. 20):

, (73)

где N₁ = P + Q.

При внецентренном приложении равнодействующей силы, а также при моментах, действующих на фундамент в плоскости какой-либо его оси, усилия его в сваях определяют по формуле внецентренного сжатия:

N_ф = или , (74)

где n – число свай; М_I – момент сил, действующих на свайный фундамент относительно центра тяжести плана свай на уровне подошвы ростверка; z – расстояние от центра тяжести плана свайного фундамента до оси сваи, в которой определяется усилие; z_i – расстояние от центра тяжести плана фундамента до оси каждой сваи.

Следующим этапом расчета является определение расчетного сопротивления грунта основания под подошвой условного фундамента R_у.ф. Для этого вначале рассчитывается осредненный угол внутреннего трения _II,mt в пределах длины подобранных свай. Из рис. 20 при условии n = 4 шт свай имеем:

, град. (75)

Определяем угол  вовлечения грунта вдоль длины сваи в работу за счет сил трения

, град. (76)

Производим расчет ширины b_у.ф. и длины l_у.ф. условного фундамента

b_у.ф. = l_у.ф. = (3  6)d + d + 2tgl_св = b_f + 2tgl_c, м. (77)

Площадь подошвы условного фундамента определяется по формуле

A_у.ф. = b_у.ф.l_у.ф., м². (78)

Среднее давление под подошвой условного фундамента определяем по формуле

, кПа. (79)

Краевые давления под подошвой условного фундамента определяем по формуле

, кПа, (80)

где N_II – нагрузка на обрез ростверка, кН; G_p – вес ростверка, кН; G_гр – вес массива грунта в объеме условного фундамента абвг, кН, рис. 20; G_св – вес свай, кН.

Определяем расчетное сопротивление R_у.ф. грунта под подошвой условного фундамента

, кПа, (81)

где b_у.ф. – ширина подошвы условного фундамента, м; H_у.ф. – глубина заложения условного фундамента, м.

Все остальные обозначения в формуле принять по формуле (7) [20].

Должно соблюдаться условие

P_у.ф.  R_у.ф. (82)

8.4. Расчет осадки столбчатого свайного фундамента

Расчет осадки столбчатого свайного фундамента производится методом послойного по формуле

, см. (83)

Должно соблюдаться условие:

S  S_u, (84)

где S_u – нормативная абсолютная осадка, принимаемая по прил. 4 [20].

Назначаем величину шага разбиения массива грунта на элементарные участки по выражению z = (0,2  0,4)b_у.ф.

Расчет распределения вертикальных дополнительных напряжений _zpi под подошвой условного фундамента по глубине массива производится в табличной форме следующего вида

Таблица 9

№ ИГЭ	Наименование грунта и его состояние	Мощность слоя, hi, м	Шаг элемен. слоя z i, м	Относит. глубина заложения элемен. слоя	Коэффициент рассеивания i	zp,i = ipу.ф., кПа	Модуль деформации Ei, кПа	Осадка S, см
1	2	3	4	5	6	7	8	9
