Регистраторы аварийных событий

На основе АСКУЭ могут быть созданы регистраторы аварийных событий.

На базе ПК «Micro PC» серийно выпускается регистратор аварийных событий энергетических объектов «Нева-05», структура которого дана на рис. П.26.

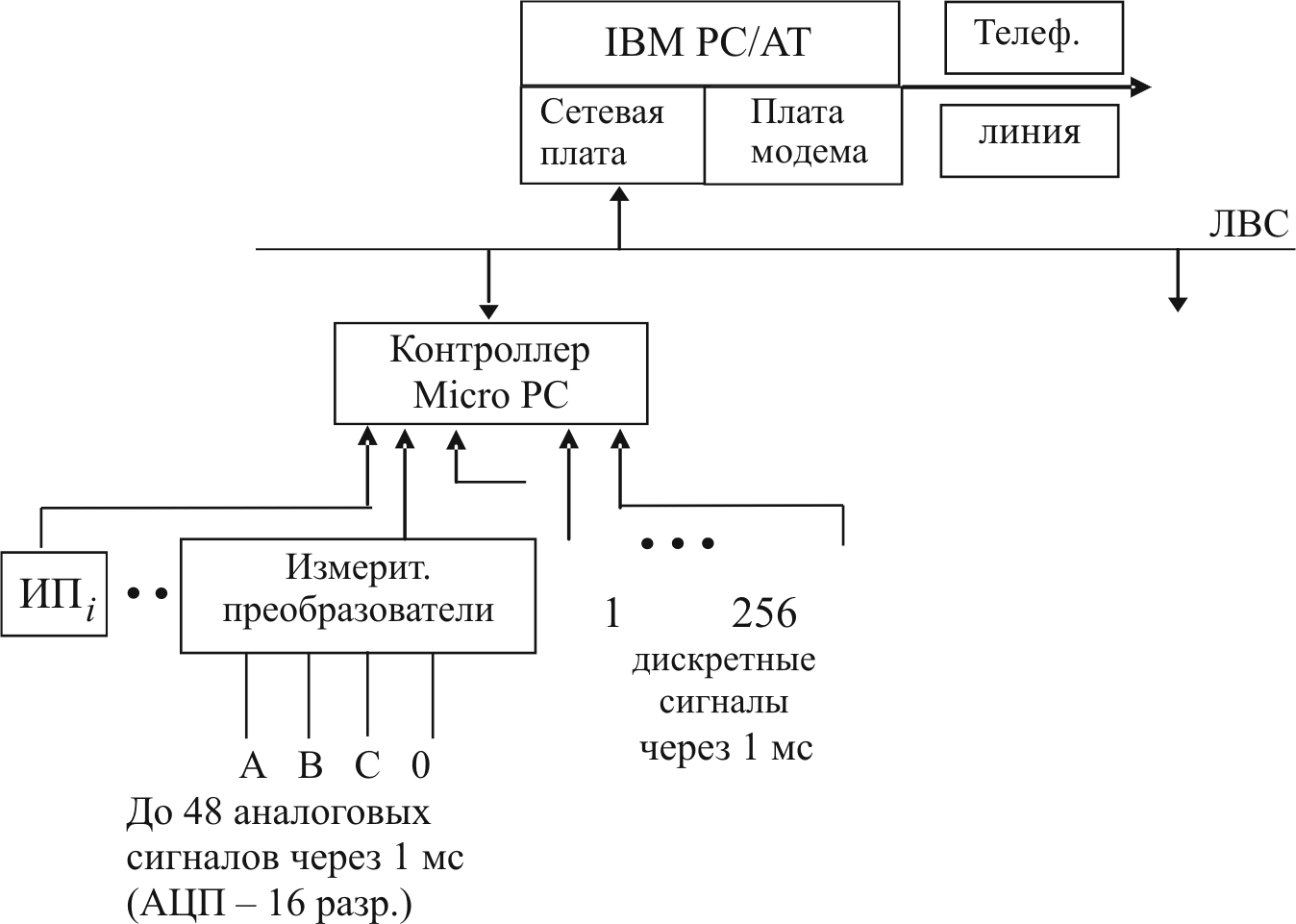

Рис. П.26. Структура регистрватора аварийных событий «Нева-05»

Запись развивающихся аварийных или динамических событий длится десятки минут. Могут быть пробелы записи (обычно по 1 с через 55 с) для переписи из ОЗУ в ВЗУ. Данная структура может использоваться и в нормальном режиме с меньшей скоростью приема данных для учета расхода контроля и отображения данных на мониторе в виде мнемосхем, осцилограмм, таблиц, параметров, регистрации состояния, последовательности срабатывания аппаратуры. Система реализована на Красноярской ГЭС, Новокуйбышевской ТЭЦ-2, Курской АЭС и др.

Аналогично работает и универсальный регистратор аварийных событий РРС1, реализованный на основе системной платы в промышленном исполнении PSA-6143 Р на базе 486 РХ2 (66 МГц) фирмы «Advantech». Данный блок позволяет опросить за 0,5 мс 48 аналоговых каналов (8 разр. АЦП) и 96 дискретных каналов за 0,8 мс (Волжская ГЭС им. Ленина, АвтоВАЗ).

Из других регистраторов отметим Бреслер-0105, Бреслер-0106 (Чебоксары), РЭС-3 (Екатеринбург).

Список сокращений

АСКУЭ – автоматизированные системы контроля и учета энергоресурсов.

АСУП – автоматизированная система управления производством.

АСУТП – автоматизированная система управления технологическим процессом.

АЦП – аналого-цифровой преобразователь.

БД – база данных.

ГАП – гибкое автоматизированное производство.

ГПМ – гибкий производственный модуль.

ГПС – гибкая производственная система.

ИБП – источник бесперебойного питания.

КТС – комплекс технических средств.

ЛБСД – локальный блок сбора информации.

ПТК – программно-технический комплекс.

РТК – роботизированный технологический комплекс.

РЦ – расчетный центр.

САП – система автоматизированного программирования.

САПР – система автоматизированного проектирования.

САР – система автоматического регулирования.

СЧПУ – система числового программного управления.

ТП – технологический процесс.

УП – управляющая программа для станков с ЧПУ.

УПД – устройство предачи данных.

УСПД – устройство сбора и предачи данных.

ЦАП – цифроаналоговый преобразователь.

ЦД – центральная диспетчерская.

ЦТП – центральный тепловой пункт.

ЧРЭП – частотно-регулируемый электропривод.

ЭСМ – электросетевой модем.

APT – Automatic Programming Tools – автоматическое программирование инструмента.

ASCII – American Standard Code for Information Interchange – международный код обмена информацией.

BCP – Binary Coded Decimal – двоично-десятичный код 1-2-4-8.

CAD – Computer Aided Design – САПР.

CAM – Computer Aided Manufacturing – АСУТП.

CL DATA – Cutter Legation Data – данные о пополнении инструмента (в САП).

CNC – Computer Numerical Control – ЧПУ на основе ЭВМ.

DEC – Digital Equipment Corporation – одна из фирм США – производителей ЭВМ и электронных комплектующих.

EIA – Electronic Industring Association – американский код для СЧПУ (1969).

ISO 7 bit – International Standards Organization 7 bit – европейский код для СЧПУ.

MAP – Manufacturing Automatic Protocol – сетевой промышленный протокол.

UART – Universal asynchronous receiver-transmitter – универсальный асинхронный приемопередатчик (УАПП).

ISA, EISA, FSB – системные шины.

PCI, AGP, PCMCIA, USB, SCSI, EIDE – шины и порты для связи с системной шиной микропроцессорных систем.

SCADA – Supervisory, Control and Data Acguision – опреаторский контроль и представление данных.

OPC – Ole for Process Control – технология построения компонентных объектов для предоставления данных.
