Птк «эком»

ПТК «ЭКОМ» является базой для создания систем учета и управления ЭКОМ-АСКУЭ и ЭКОМ-ресурсы. Структура ПТК «ЭКОМ» представлена на рис. П.14.

Назначение ПТК «ЭКОМ»:

• коммерческий и технический учет отпуска (потребления) электроэнергии, тепловой энергии и расхода энергоносителей (воды, пара, природного газа, кислорода, сжатого воздуха и др.);

• телеметрический контроль режимов работы электрических, тепловых и газовых сетей, энергетического оборудования;

• регистрация и предупреждение аварийных событий;

• автоматическое и дистанционное управление энергетическим оборудованием;

• расчет оплаты за потребляемую энергию по многотарифной системе и формирование отчетных документов;

• расчет удельных затрат энергоносителей и поиск резервов экономии энергоресурсов.

Возможности:

По выполняемым функциям:

• учет всех видов энергоносителей;

• сочетание функций контроля, учета и управления;

• встроенные алгоритмы управления;

• работа со всеми типами преобразователей, микропроцессорными счетчиками и расходомерами.

По интеграции:

• построение локальных и распределенных иерархических систем;

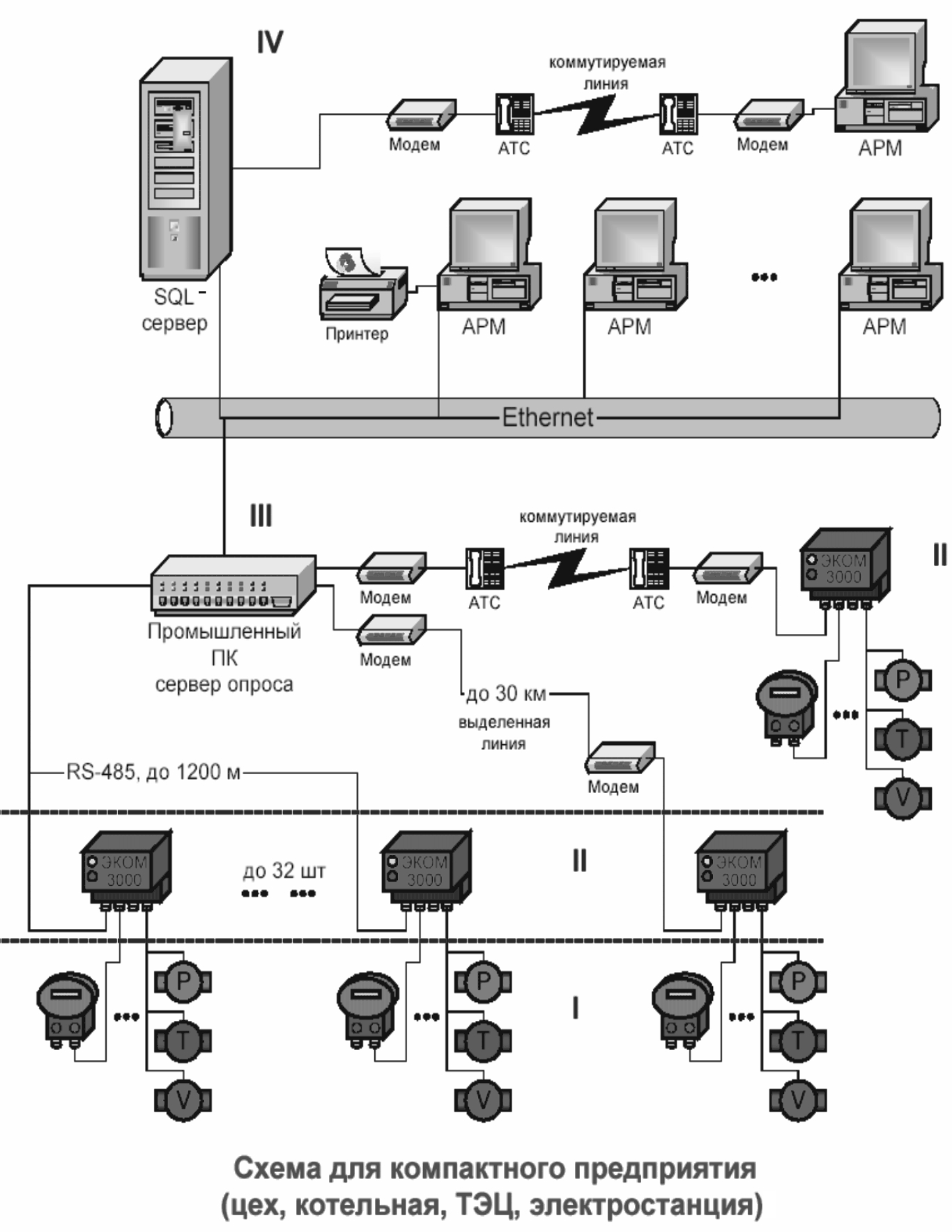

Рис. П.14. Структура ПТК «ЭКОМ»

• адаптация к любым объектам и схемам энергоснабжения;

• интеграция в состав автоматизированных систем предприятия;

• объединение существующих на предприятии систем учета в единое информационное пространство;

• передача данных из УСПД в центр сбора данных оптового рынка электроэнергии и поставщику электроэнергии;

• передача данных в информационные системы предприятия (MES, ERP);

• репликация в стандартные СУБД;

• программная среда Windows и Microsoft Office;

• реализация базы данных на MS SQL 2000.

По аппаратной части:

• различные типы каналов связи: выделенные, коммутируемые, ВЧ, радио, GSM, спутниковые, Internet;

• различные типы интерфейсов: RS-232, RS-485, Ethernet;

• встроенный в УСПД полнофункциональный веб-интерфейс, позволяющий просматривать информацию с помощью обычного интернет-браузера;

• работа с цифровыми счетчиками и расходомерами без УСПД;

• высокая точность измерений;

• простота модернизации и наращивания;

• промышленные условия эксплуатации;

• система точного времени GPS.

Состав ПТК ЭКОМ (см. рис. 13.12):

• контроллеры (УСПД) ЭКОМ-3000, ЭКОМ-4000 с сервисным ПО;

• ПО верхнего уровня – программный комплекс «Энергосфера»;

Поставляются контроллеры ЭКОМ-3000, ЭКОМ-4000 двух типов конструктивного исполнения (рис. П.15):

• в металлических корпусах Shroff, в этом случае внутрь корпуса возможно установить дополнительное оборудование – коммуникационные модули, источники питания для измерительных преобразователей давления типа «Сапфир» или «Метран», ИБП и т.д. Данное исполнение в основном используется для решения комплексных задач автоматизации с большим количеством входных сигналов, в зависимости от типа сигналов (до тысячи);

• в компактном пластмассовом корпусе RCP фирмы «Bopla». Данное исполнение предназначено в основном для решения задач коммерческого учета с числом входных сигналов до 100.

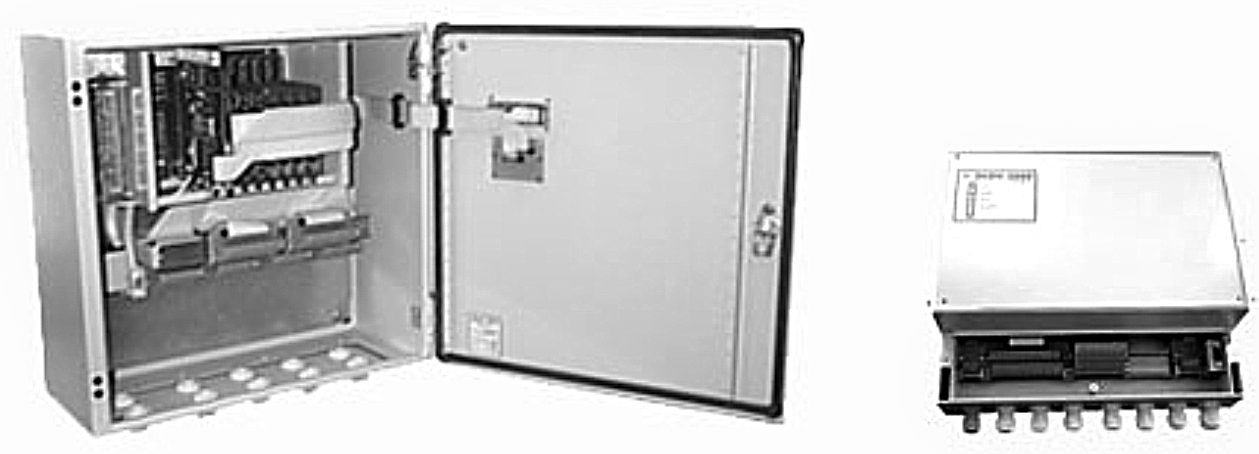

Рис. П.15. Контроллеры ЭКОМ-3000 в различном конструктивном исполнении

Контроллер ЭКОМ-3000 – конфигурируемый, проектно-компонуе­мый, – модульный, совместимый с IBM PC промышленный контроллер, в котором модули ввода аналоговых сигналов, ввода дискретных и числоимпульсных сигналов, дискретных и аналоговых выходов, коммуникационные модули содержатся в любых технически целесообразных комбинациях.

Контроллер обеспечивает:

– прием, отображение и передачу измерительной информации на диспетчерский компьютер, формирование и выдачу управляющих сигналов;

– обеспечивает расчет текущих, интегральных (количества электрической энергии, количества тепловой энергии и энергоносителя) и средних (температуры энергоносителя и давления в трубопроводе, калорийность газа, частота, напряжение электрической сети и т.д.) за интервалы архивирования параметров;

– поставляется с предустановленным программным обеспечением и программой удаленного тестирования и конфигурирования, работающей в среде Windows 98/2000/NT и позволяющей в диалоговом режиме с ПК конфигурировать систему УСПД. В основу идеологии положен принцип максимальной доступности всех переменных и уставок для удаленного конфигурирования;

– обеспечивает расчет расхода энергоносителя с помощью датчиков расхода (счетчиков количества энергоносителя) различных типов со стандартными токовыми, потенциальными, числоимпульсными, частотными сигналами;

– обеспечивает расчет расхода энергоносителя по измеренным значениям разности давлений на сужающем устройстве, давления и температуры в трубопроводе в соответствии с ГОСТ в диапазоне 20–100 % номинального расхода;

– обеспечивает расчет количества тепловой энергии, отдаваемой (получаемой) с горячей водой или паром;

– настраивается на конкретный технологический объект;

– обеспечивает выработку текущего астрономического времени (секунды, минуты, часы) и календаря (число, месяц, год) с погрешностью не более 5 с в сутки;

– имеет два типа архивов, каждый из которых настраивается на интервал архивирования от 1 мин до 1 сут, с дискретностью 1 мин. Общая глубина архивов не менее 1500 значений на каждый канал. Автоматически ведется журнал событий устройства;

– содержит встроенный сторожевой таймер, перезапускающий рабочую программу в случае зависания.

Контроллеры включают следующие функциональные модули:

• модуль процессора;

• модули ввода дискретных и числоимпульсных сигналов с гальванической развязкой;

• модули аналогового и частотного ввода;

• модули релейного вывода;

• каркас для установки модулей в формате «Микро РС»;

• клавиатуру и буквенно-цифровой вакуумно-флюоресцентный дисплей 2×20 (дополнительно);

• коммуникационные модули;

• источник питания.

Кроссовый блок построен на безвинтовых высоконадежных клеммах фирмы «WAGO», в несколько раз уменьшающих время монтажа.

Модуль дискретного ввода сигналов с гальванической развязкой (до 1500 В) и встроенным источником питания для подключения измерительных преобразователей, имеющих числоимпульсный (частотный) выход (до 300 Гц), или датчиков тока типа «сухой» контакт (16 или 24 канала).

Модуль ввода сигналов от датчиков с аналоговым выходом, дифференциальный вход, 16 разрядов. Встроенный программируемый фильтр 10–1000 Гц, встроенный программируемый коэффициент усиления 1–128, встроенная компенсация холодного спая. 8 каналов для термосопротивлений и/или 16 каналов для аналоговых датчиков (ток, напряжение, термопара), защита по входу 70 В, групповая гальваническая развязка 1500 В. Диапазон изменения напряжения задается программно для каждого канала. Диапазон изменения

входного тока 0–5, 4020 мА (внешний резистор). Выбор схемы подключения термосопротивления 2, 3 или 4 проводника производится индивидуально для каждого канала. Клавиатура и вакуумно-флю­оресцентный дисплей 2×20 (дополнительно). Коммутационные модули – преобразователи RS232/RS485 c оп­торазвязкой, модем телефонный (встраиваемый) и др. Контроллер ЭКОМ-4000 (рис. П.16) отличается от ЭКОМ-3000:

Рис. П.16. ЭКОМ-4000

• расширена поддержка ин­тел­­лектуальных измерительных пре­­образователей, счетчиков и рас­хо­до­меров с кодовым ин­терфейсом;

• операционная система «жесткого» реального времени обеспечивает гарантированную отработку управляющих воздействий в усло­виях реального времени;

• встроенный в УСПД полнофункциональный веб-интер­фейс позволяет просматривать информацию с помощью обычного интернет-браузера.

Основные технические характеристики ПТК «ЭКОМ» представлены в табл. П.2.

Рассмотрим вкратце, как функционирует АСКУЭ.

Нижний (полевой) уровень АСКУЭ состоит из различных преобразователей, счетчиков, датчиков. Контроллер ЭКОМ-3000 периодически опрашивает аппаратуру нижнего уровня, анализирует полученную информацию на достоверность, контролирует исправность каналов, связи с датчиками и преобразует полученные сигналы в физические величины (мгновенные показатели энергопотребления, параметры состояния объекта), организуя архив и заданные предельные значения параметров. По запросу сервера опроса контроллер ЭКОМ-3000 передает информацию о показателях энергопотребления и состояния объекта в запрашиваемом виде. Функции управления реализуются в контроллере в виде автоматического (автоматизированного по команде диспетчера) управления объектами (насосами, выключателями, регуляторами и др.), а также аварийного управления сервера опроса, передает полученную инфор­мацию в SQL-сервер. Кроме того, он ведет диагностику системы (сбои по линии связи, время включения/выключения и т.д.). SQL-сервер обеспечивает надежное хранение данных, получаемых из сервера опроса, и ответ на запросы от различных клиентов (АРМов). Задача клиентского приложения (АРМа) – это виртуализация и представле­ние данных в том или ином виде, вывод на печать и т.д.

Структура программного обеспечения ПТК «ЭКОМ» представлена на рис. П.17.

Таблица П.2

Основные технические характеристики ПТК «ЭКОМ»

Количество каналов учета в «ЭКОМ-3000», «ЭКОМ-4000» стандартная комплектация	От 8 до 72
Количество каналов учета в «ЭКОМ-3000», «ЭКОМ-4000» заказная комплектация	От 48 до 512 и более
Максимальное количество УСПД в ПТК «ЭКОМ» на один комплект ПО «Сервер ввода-вывода»	255
Вид сигналов первичных датчиков	числоимпульсные, частотные, аналоговые, кодовые, типа «сухой контакт», термопары, термосопротивления
Минимальная емкость энергонезависимых архивов	8 Мб
Сохранение памяти программ и данных при отключении питания	10 лет
Непрерывную работу часов при отключении питания	До 60 суток
Мощность потребления от сети 90–260 в 50 Гц –	не более 40 Вт
Наработка на отказ	Не менее 55000 час
Межповерочный интервал	4 года
Предел относительной погрешности преобразования числоимпульсных сигналов при частотах от 0,01 Гц и выше (погрешность передачи данных)	0,05 %
Предел погрешности измерения аналоговых сигналов:
0–5, 0–20, 4–20, –5…+5 мА, –10..+10, 0–10 В	0,1 % (приведенная)
ТСМ50, ТСМ100 от –200 °С до 200 °С	0,5 °С
ТСП50, ТСП100, ТСП500 от –200 °С до 1100 °С	0,5 °С
ТХА (К) от –270 °С до 1372 °С	3 °С
ТХК (L) от –200 °С до 800 °С	3 °С
Относительная погрешность расчета
Массового и объемного расхода энергоносителя с использованием сужающих устройств	0,2 %
Тепловой энергии по отдельному трубопроводу	0,25 %
Связь с диспетчерским компьютером:
Ethernet, Internet	–
RS-485, протокол Modbus	до 1200 м
Модем для выделенных линий	до 30 км
AT-модем для коммутируемых линий	зависит от сети
Радиомодем	до 90 км
GSM, спутниковый канал	–

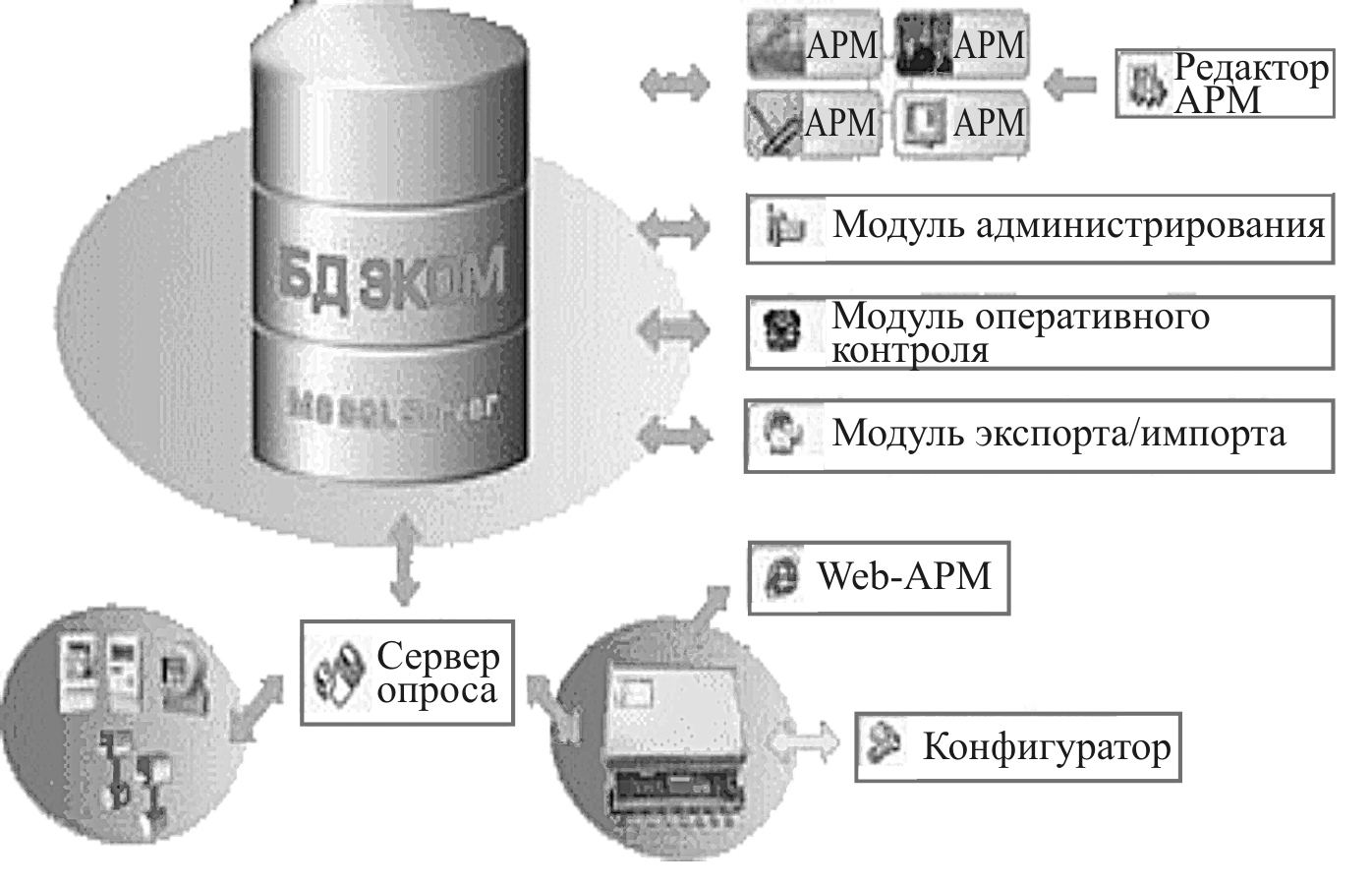

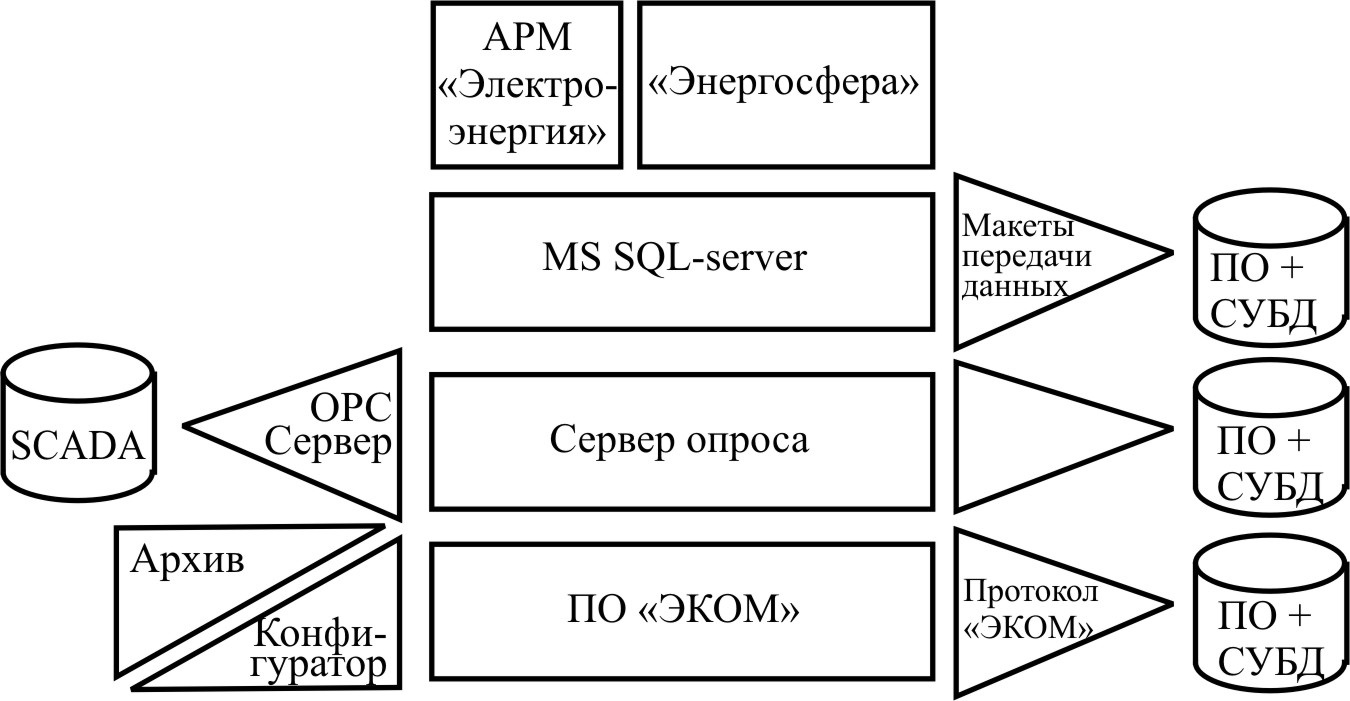

Рис. П.17. Структура программного обеспечения ПТК «ЭКОМ»

На рис. П.17 приведены: ПК «Энергосфера» – программный комплекс с интегрированной средой разработки, устанавливаемый на автоматизированные рабочие места (АРМ); MS SQL-server – система управления базами данных; сервер опроса – ПО, предназначенное для сбора информации с ЭКОМ-3000, ЭКОМ-4000 и передачи ее на SQL-сервер; ПО «ЭКОМ» – ПО, предназначенное для управления контроллером ЭКОМ-3000; конфигуратор – ПО, предназначенное для конфигурирования контроллера ЭКОМ-3000, ЭКОМ-4000; архив – ПО, предназначенное для тестирования контроллера ЭКОМ-3000, ЭКОМ-4000; ПО + СУБД – программное обеспечение верхнего уровня и система управления базами данных сторонних разработчиков; SCADA – пакет ПО верхнего уровня сторонних разработчиков.

Программное обеспечение ПТК «ЭКОМ» (далее ПО ЭКОМ) разрабатывалось с учетом возможности интеграции в ПО верхнего уровня других производителей. На рис. П.17 структуры ПО ЭКОМ показаны варианты передачи информации на разных уровнях системы. Для передачи данных прямо из УСПД («ЭКОМ-3000», «ЭКОМ-4000») разработчикам ПО предоставляется открытый протокол УСПД. Если верхнее ПО базируется на ОРС-технологии, есть возможность получать текущие значения измерительных параметров из УСПД через Modbus ОРС-сервер. «Сервер опроса» имеет опцию настройки на шаблоны других баз данных (SQL, Paradox, dbf и т.п.), текущие и архивные значения УСПД транслируются в СУБД. Ту же функцию выполняет надстройка над БД ЭКОМ «НТТР ЭКОМ», только данные транслируются из SQL через настойки «Сервер опроса» в другую БД. И, наконец, имеет БД SQL опцию передачи текстовых файлов по заданным шаблонам в другие СУБД, в том числе автоматическую рассылку электронной почтой.

«Конфигуратор» (рис. П.18)

Программа предназначена для автоматизации конфигурирования контроллеров «ЭКОМ-3000», «ЭКОМ-4000» и выполняет следующие задачи:

• визуализация секционной структуры файлов конфигурации, которые могут находиться как на локальных или сетевых дисках, так и непосредственно в контроллерах ЭКОМ;

• проверка конфигурации на соответствие формальной логике и наличие конфликтов, автоматическое исправление в однозначных случаях;

• доступ к редактированию отдельных параметров и групп параметров в соответствии с установленными правами доступа;

• конструирование формул преобразования на основе встроенного списка типовых алгоритмов с полуавтоматическим приведением единиц измерения.

Для выполнения поставленных задач программа оснащена оконным пользовательским интерфейсом, разветвленным главным меню в верхней части основного окна, мастерами настройки каналов и несколькими вспомогательными меню, всплывающими при нажатии правой кнопки мыши над выбранными объектами.

Рис. П.18. Пример экранной формы программы «Конфигуратор»

Измерительные каналы в ЭКОМ-300 условно можно разделить на 2 группы:

• «реальные» – до 48 каналов, привязанных к какому-либо входному каналу. ЭКОМ-3000 производит масштабирование входного сигнала для расчета параметров, расчета температуры (для термопар и термосопротивлений), усреднение, накопление. Коэффициенты масштабирования, типы первичных датчиков, вид необходимого преобразования, верхние и нижние уставки, значения замещения (значение, записываемое в архив при выходе параметра за уставки или при отключенном питании) задаются индивидуально для каждого канала;

• «виртуальные» – до 64 каналов. Значение «виртуального канала» вычисляется по заданной при конфигурации формуле, в которой может использоваться комбинация значений, полученных по любым каналам. Фактически пользователь может настраивать каждый «виртуальный» канал на расчет любого технологического параметра по своим формулам.

При конфигурации последовательных интерфейсов (до 4 в одном приборе) задаются:

– номер ЭКОМ в сети;

– скорость обмена от 300 до 115200 бод;

– параметры байтовой посылки;

– возможность работы ЭКОМ с различными интерфейсами.

ЭКОМ имеет возможность телеуправления, т.е. может выдавать управляющие воздействия на исполнительные механизмы по команде, переданной по последовательному интерфейсу. Программы по алгоритмам потребителей разрабатываются отдельно.

Программы «Тест-3000» (сканер) позволяют просматривать из ЭКОМ-3000:

• архивы;

• текущие значения;

• системное время;

• журнал событий.

Программа ведет статистику текущего соединения (количество удачных передач).

«Сервер опроса» (рис. П.19). Программа предназначена для сбора информации с контроллеров ЭКОМ и передачи ее в SQL-сервер (или в ОРС-сервер). Программа производит:

• получение информации из SQL об имеющихся в системе контроллерах;

• синхронизацию времени в контроллерах;

• автоматический опрос регистров интервалов;

• ведение статистики и протокола событий в системе.

ПК «Энергосфера» (рис. П.20) – программный комплекс с интегрированной средой разработки. Включает набор программ для построения систем энергоучета. Базовый вариант системы на основе MS SQL-сервера. Проблемно ориентированный SCADA продукт,

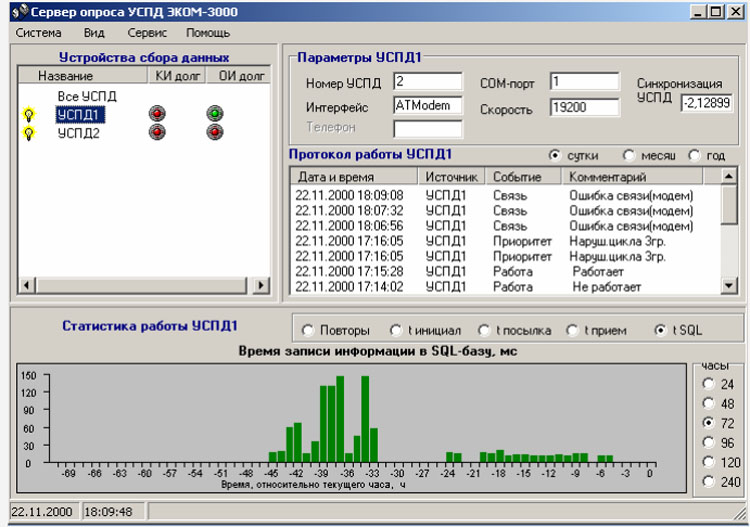

Рис. П.19. Пример экранной формы «Сервера опроса»

Рис. П.20. Структура программного комплекса «Энергосфера»

объединяющий преимущества SCADA-систем и баз данных. Пакет предоставляет практически неограниченные возможности как по построению схем учета (в том числе комплексного, объединяющего все виды энергоносителей в одних узлах), так и по возможностям отображения и создания отчетных форм. В проектах реализована сквозная иерархическая структура учета электроэнергии от присоединения на подстанции до уровня АО-энерго и сальдо межсистемных перетоков. Решена «проблема обходных выключателей». Оперативный мониторинг всех входящих параметров. Возможности телеуправления промышленным оборудованием.

Совмещение функций АСКУЭ, АСУТП и оперативно-диспет­черского управления.

Сервисные модули в составе ПТК «ЭКОМ» позволяют выполнять специализированные задачи на базе основного ядра системы:

• формирование отчетов для рассылки в наиболее распространенных форматах (АСКП, 63002, ФОПД, XML);

• ручной ввод данных технического учета для не подключенных к системе счетчиков;

• расчет потерь в линиях и трансформаторах;

• оперативный контроль состояния системы с отправкой аварийных и предаварийных сообщений по ЛВС, e-mail, pager. Мониторинг и онлайн-связь с техцентром.

Клиентские приложения пакета «Энергосфера»: АРМ «Экономист ОГЭ», АРМ «Электроэнергия», АРМ «Энергодиспетчер», АРМ «Энергоносители», «Отчетные формы» и др.

БД ЭКОМ – система уп­рав­ления базами данных на основе MS SQL Server. Сервер опроса – сбор информации с контроллеров ЭКОМ, кодовых счетчиков электроэнергии и расходомеров (теплосчетчиков). Полученная информация записывается в БД. Имеет гибко настраиваемые шаблоны, позволяющие вести запись в любую стандартную СУБД.

Модуль администрирования – администрирование БД, задачи резервного копирования и восстановления БД, конфигурация структуры сбора данных, администрирование прав пользователей АРМов, диагностика и обновление БД.

Модуль оперативного конт­роля – контроль поступления, целостности данных, проверка выполнения граничных условий. Формирование в реальном времени тревожных сообщений (Alarm) пользователям системы. Рассылка сообщений в АРМы, по локальной сети (NetSend), e-mail, pager, SMS. Запись аварийных событий в журнал системы.

Модуль экспорта / импор­та – передача / прием информации в смеж­ные АСКУЭ в форматах АСКП, 63002, XML.

Редактор АРМ – SCADA-интерфейс разработчика. Позволяет конструировать АРМы под конкретного пользователя АСКУЭ. Построение графиков, мнемосхем, сложных схем учета. Оперативный мониторинг событий системы. Генератор отчетов, позволяющий создавать произвольные шаблоны отчетов.

Web-АРМ – прямой доступ к УСПД с помощью стандартного интернет-браузера. УСПД содержит набор HTML-страниц с информацией по объекту. Имеется Редактор HTML-страниц, позволяющий создавать собственные экраны в УСПД. SCADA-интерфейс.

«Конфигуратор» – сервисное ПО, предназначенное для конфигурирования контроллеров ЭКОМ. Входит в комплект поставки УСПД.

АРМ «Электроэнергия». Программа предназначена для контроля и учета параметров энергопотребления (рис. П.21) и выполняет следующие задачи:

• отображение информации по всем видам расхода энергоносителей (мгновенный, накопительным итогом, архивный) в виде таблиц, графиков и диаграмм с привязкой к структурно-функциональной схеме энергосбережения;

• коррекция технических параметров каналов электроснабжения с пульта АТМ;

• расчет и отображение информации о показателях режимов электроснабжения за устанавливаемые промежутки времени в виде таблиц, диаграмм и графиков;

Рис. П.21. Пример экранной формы АРМ «Электроэнергия»

• возможность внесения коррекции в структурно-функцио­наль­ную схему электроснабжения;

• сквозное отображение полной информации по электроснабжению от уровня системы до отдельного канала (счетчика);

• регистрация аварийных ситуаций и отображение аварий на пульте АРМ энергодиспетчера в звуковом и визуальном виде, ведение архива параметров электропотребления и журнала аварийных событий.

АРМ «Энергодиспетчер». Программа обеспечивает расчет, отображение, архивирование и вывод на печать следующих показателей:

• текущая тепловая мощность;

• количество тепла за интервалы архивирования по любому трубопроводу или объекту;

• количество тепла нарастающим итогом по любому трубопроводу или объекту за сутки и месяц;

• текущий отпуск или потребление энергоносителя (вода, пар, газ) и технологических сред (вода, кислород и т.д.);

• отпуск или потребление энергоносителя за интервалы архивации по любому трубопроводу или объекту;

• отпуск или потребление энергоносителя нарастающим итогом по любому трубопроводу или объекту за сутки и месяц;

• количество тепла и отпуск или потребление энергоносителя за произвольный интервал времени;

• текущее значение параметров энергоносителя по любому трубопроводу;

• усредненное значение параметров за интервалы архивирования по любому трубопроводу.

АРМ инженера ОГЭ. Программа имеет следующие особенности:

• возможность отображения мнемосхем (рис. П. 22, П.23, П.24);

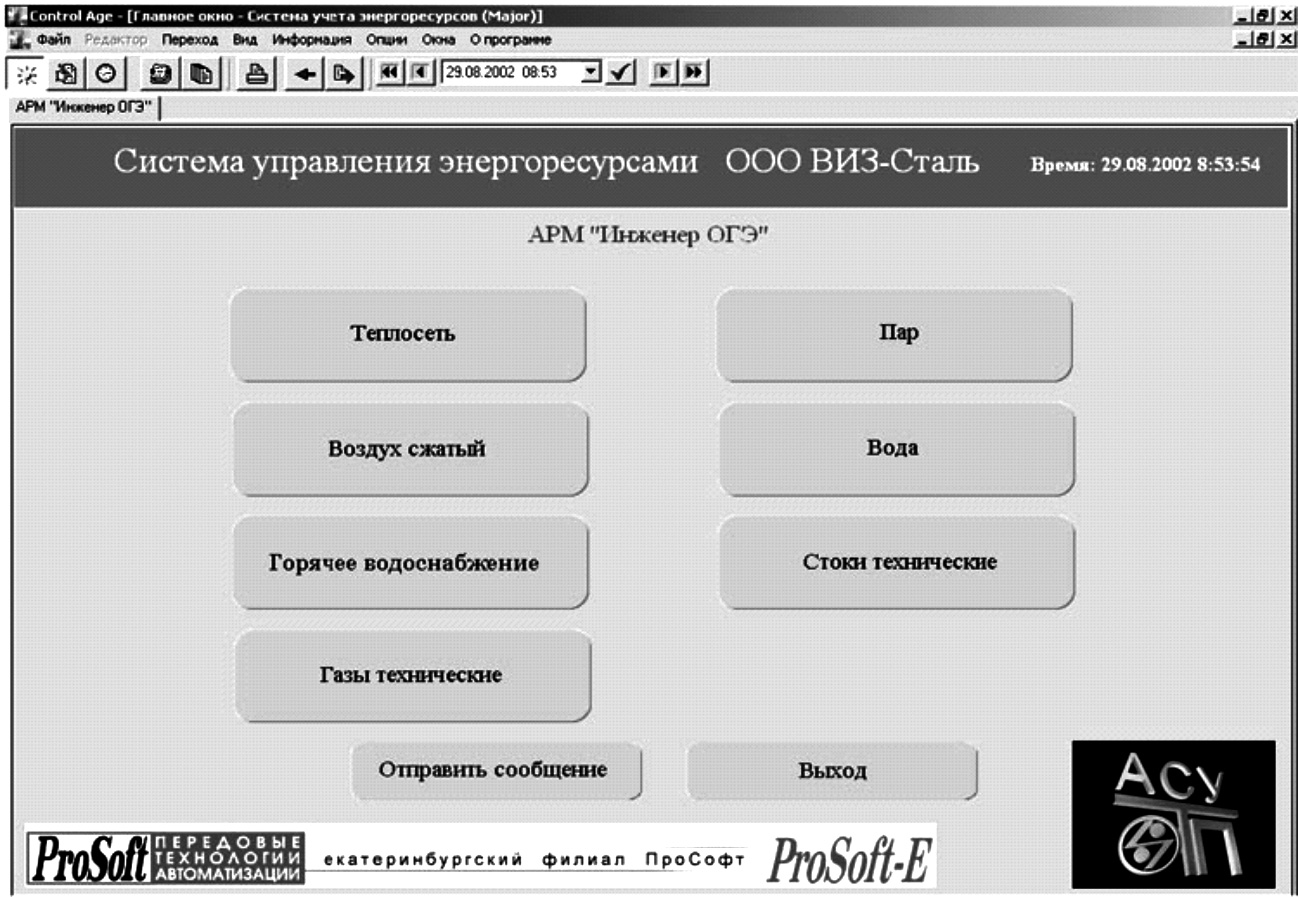

Рис. П.22. Пример экранной формы АРМ инженера ОГЭ

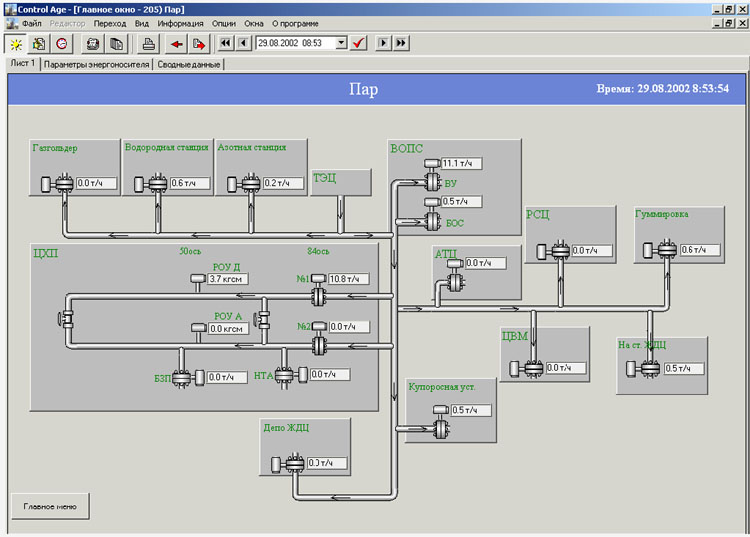

Рис. П.23. Пример экранной формы мнемосхемы сети трубопроводов пара

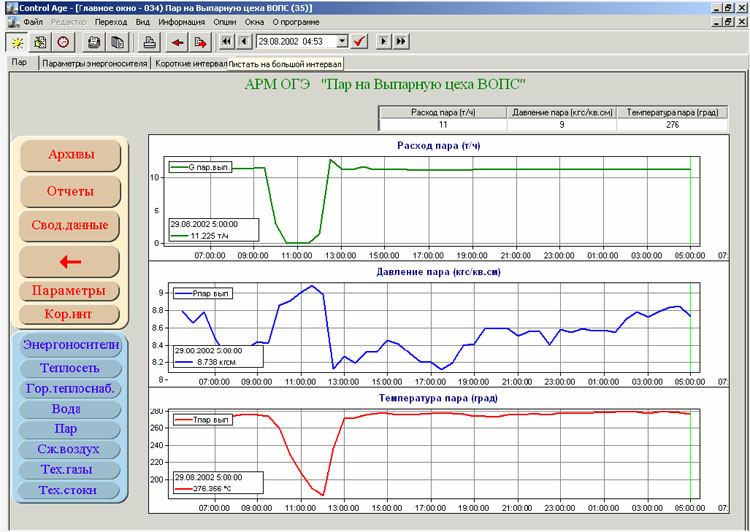

Рис. П.24. Пример экранной формы графического изображения параметров пара

• источник информации для приложений – база данных MS SQL 2000;

• для создания экранов оператора используется любой графический редактор – от Auto CAD до Paint и Visio;

• вся богатая графическая библиотека 3D элементов Genesis может быть легко интегрирована в приложение;

• способ оживления экранов оператора традиционен для SCADA, только привязка идет к базе данных, находящихся на SQL-сервере;

• вложенность объектов организованна как иерархическое меню;

• создание отчетных форм под конкретного заказчика с использованием стандартных форм MS Office, в первую очередь электронных таблиц Excel.

Структура АСКУЭ «ЭКОМ» для электроэнергии представлена на рис. П.25.

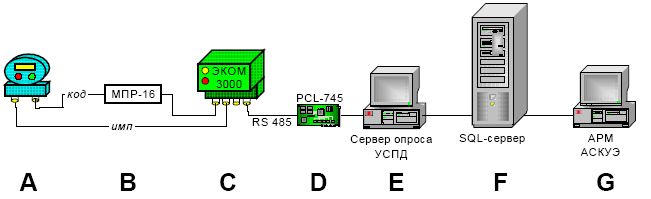

Рис. П.25. ЭКОМ-АСКУЭ электроэнергии: А – счетчик электрической энергии типа Альфа; В – мультиплексор МПР-16-2; С – УСПД ЭКОМ-3000; D – плата PCL-745; E – сервер опроса УСПД; F – SQL-сервер; G – АРМ «Электроэнергия»¹

Источник информации АСКУЭ

Пусть источником информации для коммерческой АСКУЭ электроэнергии являются данные счетчиков СЭТ-4ТМ. Счетчик имеет два выхода – импульсный и цифровой.

Передача импульсов от счетчика на УСПД:

Счетчик, подключенный к линии под нагрузкой, в реальном времени выдает импульсы, по напряжению пропорциональные нагрузке в линии. Импульсы считываются на УСПД платой дискретного ввода.

Передача данных со счетчика на УСПД по цифровому каналу.

Счетчик ведет архивы получасовых значений средней мощности. Архивы хранятся в счетчике 90 дней. Счетчик программируется для связи с УСПД на скорость 1200 бод и связной номер согласно рабочему проекту.

УСПД последовательно опрашивает счетчики с заданным периодом (например, 6 ч). В случае неудачного опроса счетчику назначается переопрос через 1 мин. Допустимый перерыв в опросе (отсутствие связи счетчик – УСПД) 20 суток.

Порядок опроса:

1) считывание времени счетчика;

2) установка времени счетчика по данным УСПД при рассинхронизации больше 10 с;

3) считывание текущих показаний;

4) считывание архивов счетчика с момента последнего успешного опроса, но не более 20 сут.

Обработка информации в УСПД

Импульсы, полученные от счетчиков, суммируются на заданных интервалах архивирования (3 и 30 мин) и записываются в соответствующие архивы (S-каналы).

Архивы цифровых счетчиков напрямую записываются в архивы (B-каналы).

УСПД хранит 3-минутные архивы в течение 5 суток, 30-минут­ные – 60 суток. На это время допускается отсутствие связи УСПД – сервер опроса без потери данных в системе.

УСПД кроме накопленной энергии обрабатывает еще 2 типа данных:

1) накопительный итог по импульсным входам – количество импульсов по каналу, накопленных с момента инициализации архивов. На этом значении базируются «виртуальные показания» импульсных счетчиков в АРМе;

2) накопительные со временем для кодовых каналов. Текущие показания счетчика, считанные в момент опроса, хранятся в УСПД с отметкой времени считывания. Эти значения отображаются в АРМе как текущие показания кодовых счетчиков.

Передача информации с УСПД на SQL-сервер с помощью сервера опроса

Для передачи данных из УСПД в базу данных АСКУЭ используется программа «Сервер опроса УСПД». Это универсальная, свободно конфигурируемая программа для передачи данных УСПД «ЭКОМ-3000» в любую базу данных, поддерживающую стандарт ODBC.

Работа АРМа с БД

АРМы АСКУЭ обращаются к БД только через хранимые процедуры. Таким образом проверяется право каждого пользователя на предоставляемую информацию или возможность редактиро- вания.

АРМы с расширенными правами (программиста) позволяют вводить характеристики счетчиков, формировать объекты учета, задавать характеристики этих объектов и назначать права просмотра и редактирования другим пользователям.

Цифровой счетчик электрической энергии типа «Альфа Плюс» или измеритель качества электроэнергии «Ресурс-GLH» можно использовать как многопараметрические датчики контроля электросиловых фидеров. Помимо исполнения функций традиционного энергоучета, эти приборы измеряют напряжения, токи, косинусы, мощности и гармоники фаз. Это позволяет использовать их в системах технологического контроля агрегатов, вырабатывающих или потребляющих электроэнергию, нормируемую как по количеству, так и по качеству.

Приборы выдают параметры для оценки качества потребляемой электроэнергии в заданный момент времени:

• частота сети;

• напряжение для фаз А, В, С;

• ток для фаз А, В, С;

• полная мощность по фазам А, В, С – Вт·А;

• активная мощность по фазам А, В, С – Вт;

• коэффициент мощности (cos φ) по фазам А, В, С.

К числу достоинств ПТК «ЭКОМ» можно отнести следующие:

• для УСПД используются серийные промышленные компьютеры (Octagon 6010, Advantech 6135 и др.) с набором стандартных модулей ввода/вывода под потребности заказчика. Все модули выполнены в промышленном стандарте microPC или с использованием процессорных плат с мезонинной шиной РС-104;

• УСПД имеют открытый протокол обмена с верхним уровнем Modbus RTU, на третьем уровне используются стандартные протоколы ЛВС Ethernet, Intranet для связи сервера опроса, сервера данных и клиентов, что позволяет использовать разнообразную аппаратную базу ведущих фирм, аппаратную и программную возможность свободной интеграции ПТК в состав общих ЛВС предприятия;

• встроенный в «УСПД-4000» полнофункциональный web-сер­вер позволяет просматривать информацию с помощью обычного интер­нет-браузера;

• коммуникационный сервер опроса имеет возможность настройки на различные базы данных:

– базы данных типа «Paradox»;

– базы данных типа «MS SQL-Server»;

– через ОРС-сервер в базы данных клиентов;

• совмещение функций АСКУЭ, АСУ ТП, оперативно-диспет­чер­ского управления;

• соответствие архитектуры и алгоритмов функционирования системы современным требованиям к энергоучету и энергосбережению, к контролю и управлению технологическим оборудованием;

• высокое качество аппаратуры и программных средств системы, соответствие их современному мировому уровню технологии, высокая надежность аппаратуры и программных средств системы, обеспечивающих бесперебойное многолетнее функционирование ПТК в промышленных условиях эксплуатации, высокая точность функционирования системы и длительный межповерочный срок эксплуатации, сокращающий текущие расходы;

• возможности модернизации и наращивания системы от однопользовательского варианта (совмещение сервера опроса, сервера базы данных, АРМов в одном ПК) до распределенной иерархической (ИУС) без внесения радикальных изменений в управляющие программы, возможность адаптации системы к любым объектам и схемам энергоснабжения, а также к любым условиям эксплуатации;

• относительно низкую стоимость системы – оптимальное соотношение стоимость/эффективность за счет применения стандартных промышленных аппаратных и программных решений и продуктов;

• сокращенные сроки реализации системы и пуска в промышленную эксплуатацию.
