14.4. Регулирование уровня воды в барабане котла
Автоматическая система регулирования питания предназначена для поддержания материального соответствия между подачей питательной воды в котел и расходом пара. Показателем этого соответствия служит уровень воды в барабане котла.
Снижение уровня ниже допустимых пределов («упуск» воды) может привести к нарушению циркуляции в экранных трубах (опрокидывание циркуляции) и, как следствие, к пережогу труб. При значительном повышении уровня в барабане возможен захват частиц воды паром, вынос ее в пароперегреватель и турбину, что вызывает занос пароперегревателя и турбины солями и ведет к их разрушению. В связи с этим к точности поддержания заданного уровня предъявляются очень высокие требования.
Регулирование питания котлов малой производительности обычно осуществляется одноимпульсными регуляторами, управляемыми датчиками изменения уровня воды в барабане. В котлах средней и большой паропроизводительности с малым водяным объемом применяются двухимпульсные регуляторы питания котла по уровню воды и расходу пара (рис. 14.8), а также трехимпульсные, управляющие питанием котла по уровню воды, расходу пара и расходу питательной воды.
Рис. 14.8. Принципиальная схема АСР питания: Э – экономайзер; ПП – пароперегреватель; РП – регулятор; РПК – регулирующий питательный клапан
Предельные значения уровня в барабане котла определяются на основании специальных расчетов на заводе-изготовителе котельного оборудования и называются уставками по срабатыванию защит от повышения и понижения уровня («перепитка» и «упуск» уровня). Защита от повышения уровня, как правило, выполняется двухступенчатой. Первая ступень защиты воздействует па открытие задвижек аварийного слива из барабана (аварийный сброс); она имеет свою уставку, которая является промежуточной между нормальным уровнем и уставкой защиты от повышения уровня. Вторая ступень зашиты воздействует на останов котла. Операции отключения котла и открытия аварийного слива при достижении соответствующих уставок выполняются устройствами защиты (при отключении) и блокировки (открытие-закрытие аварийного слива).
Таким образом, зона работы АСР питания ограничена уставкой защиты от понижения уровня в барабане котла, с одной стороны, и уставкой открытия аварийного слива – с другой. Эти пределы обуславливают безопасность работы котла, превышение их влечет за собой аварийную ситуацию.
АСР питания барабанного котла должна обеспечить удержание уровня в допустимых пределах:
1) при стационарном режиме (при отсутствии резких возмущений по нагрузке) максимально допустимые отклонения уровня обычно не должны превышать ±20 мм;
2) при скачкообразном возмущении нагрузки на 10 % (исходная нагрузка – номинальная) максимально допустимые отклонения по уровню обычно не должны превышать ±50 мм;
3) при нормальном стационарном режиме работы котла число включений регулятора не должно превышать 6 в минуту.
На уровень в барабане котла оказывают влияние несколько факторов. Основные из них – изменение расхода питательной воды Dп.в и температуры питательной воды tп.в, изменение нагрузки потребителя Gп.п; изменение расхода топлива Вт.
При возмущении расходом питательной воды формы переходных процессов по уровню существенно различны в зависимости от типа экономайзера. Для котлов с некипящим экономайзером переходной характеристике присуще так называемое явление «набухания» уровня, т.е. изменение уровня в первоначальный момент в сторону, противоположную изменению расхода питательной воды. Объясняется это тем, что, например, увеличение подачи холодной воды вызывает в первый момент снижение температуры пароводяной смеси в барабане котла и, как следствие, снижение ее уровня. В дальнейшем уровень начинает повышаться из-за того, что расход воды в котел превышает расход пара из него.
В кипящих экономайзерах питательная вода нагревается до температуры насыщения и частично (до 20 %) превращается в пар. При увеличении расхода питательной воды в первоначальный момент происходит уменьшение объема пара в кипящем экономайзере, и питательная вода занимает этот объем. В связи с этим уровень воды в барабане остается без изменения до тех пор, пока происходит замещение питательной водой парового объема в экономайзере. Для котлов с кипящим экономайзером при возмущении расходом питательной воды явление «набухания» уровня не наблюдается (рис. 14.9, б).

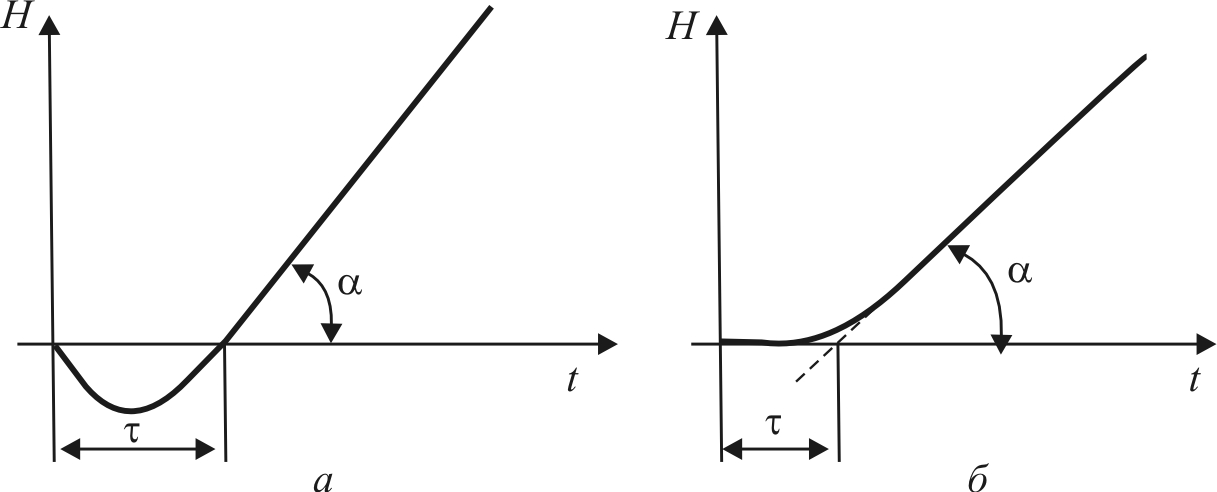

Рис. 14.9. Переходные процессы по уровню при возмущении расходом питательной воды: а – при не кипящем экономайзере; б – при кипящем экономайзере
При изменении нагрузки потребителя (изменение расхода отбираемого пара) меняется давление пара в барабане. Так, при увеличении расхода пара давление падает и в первый момент увеличивается интенсивность парообразования, что приводит к увеличению уровня пароводяной смеси в барабане котла. В дальнейшем уровень начинает падать из-за несоответствия расходов питательной воды и пара. Временной характеристике котла при возмущении расходом пара всегда присуще явление «набухаиия» уровня (рис. 14.9, а).
Величина «набухания» уровня зависит от параметров пара и конструктивных особенностей котла. Явление «набухания» определяется в основном разностью удельных объемов насыщенного пара и кипящей воды, с повышением давления пара этот эффект уменьшается.
Кроме того, «набухание» зависит от теплового напряжения топочных экранов: с его увеличением возрастает паросодержание в топочных экранах, поэтому резче сказывается изменение нагрузки потребителей на «набухании» уровня. У современных котлов с высоким тепловым напряжением колебания уровня при резких и значительных изменениях нагрузки достигают существенного значения. Так, для котла ТГМ-94 сброс нагрузки на 40 % приводит к изменению уровня до 120 мм даже при максимальном регулирующем воздействии расходом питательной воды, произведенным с целью удержания уровня на заданном значении.
Характер переходного процесса при возмущении расходом топлива и неизменном расходе питательной воды аналогичен характеру переходного процесса при возмущении нагрузкой потребителя (см. рис. 14.9, а). Однако явление «набухания» здесь проявляется в несколько меньшей степени. Суть в том, что при изменении расхода топлива изменяется парообразование, одновременно изменяется давление в барабане, что ведет к изменению удельного объема пара. Оба эти фактора действуют на изменение уровня в противоположных направлениях. Вот почему при топочных возмущениях явление «набухания» проявляется в меньшей степени.
Возмущение из-за изменения температуры питательной воды может произойти при изменении количества работающих подогревателей высокого давления (ПВД), что вызовет изменение режима работы экономайзера. При увеличении температуры питательной воды и постоянном обогреве увеличивается парообразование в испарительном контуре. В результате этого уровень в барабане будет повышаться. В дальнейшем увеличение парообразования при постоянном расходе пара приведет к повышению давления в барабане и, следовательно, к уменьшению удельного объема пара, что вызовет снижение уровня. Переходный процесс при возмущении температурой питательной воды аналогичен приведенному на рис. 14.9, а.
Типовая ACP питания содержит следующие элементы: первичные измерительные преобразователи (датчики) уровня, расхода пара; регулирующие устройства; коммутирующую и управляющую аппаратуру; исполнительные механизмы; регулирующие органы.
Применяемая в настоящее время схема регулирования уровня в барабанах котлов приведена на рис. 14.10, а.
Необходимость применения сравнительно сложной системы регулирования обусловлена наличием в современных котлах высокого давления своеобразного эффекта «вскипания» уровня.

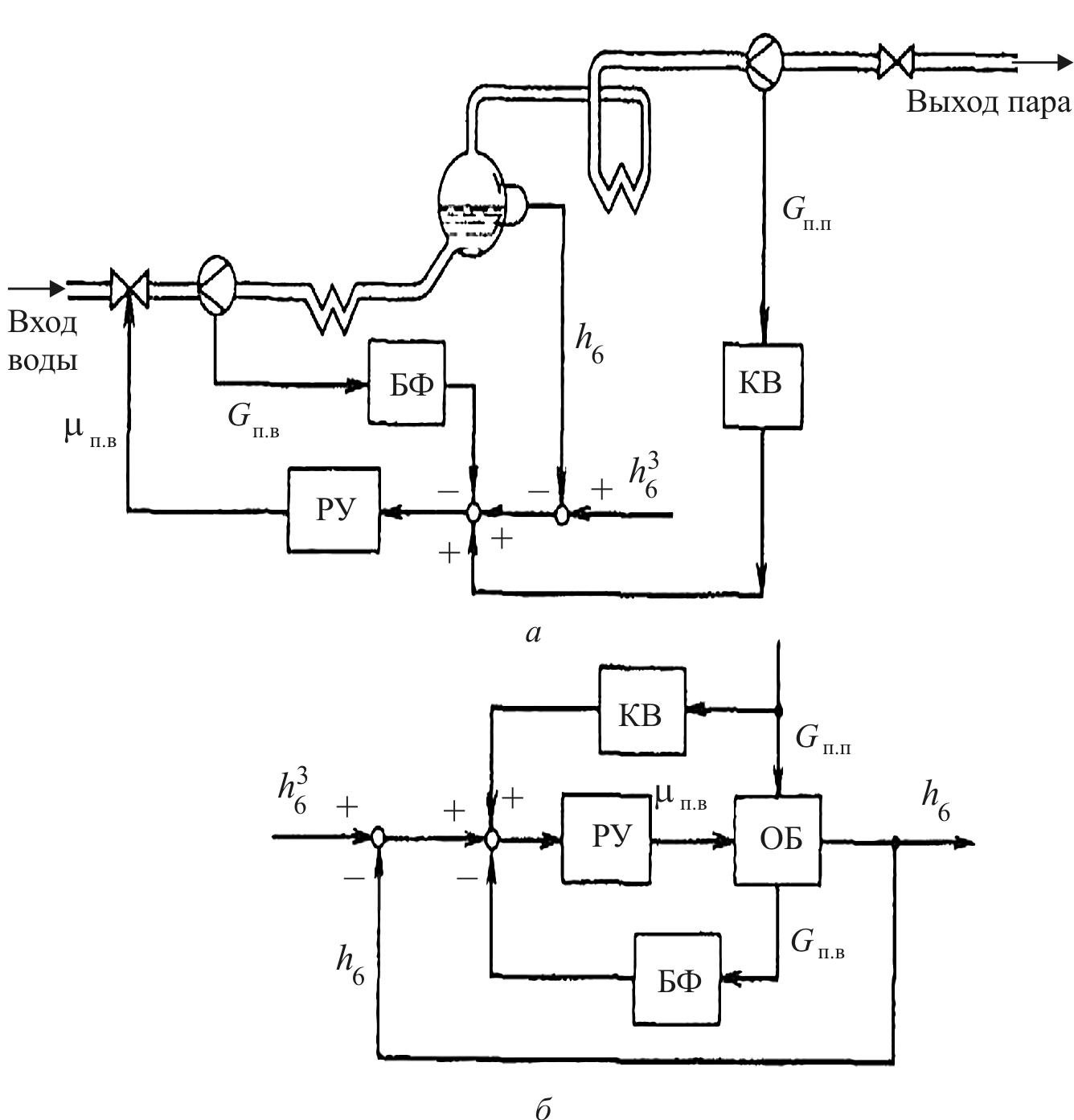

Рис. 14.10. Трехимпульсная схема регулирования уровня в барабане парового котла
Надежность работы котельного агрегата во многом определяется качеством регулирования уровня. Повышение уровня ведет к аварийным последствиям, так как возможен заброс воды в пароперегреватель, что вызовет выход его из строя. В связи с этим к точности поддержания заданного уровня предъявляются очень высокие требования.
Сигнал по уровню Нб является корректирующим импульсом, который необходим для динамической стабилизации процесса регулирования, а также для устранения неточности характеристик датчиков по расходу питательной воды и перегретого пара. В случае неисправности или неверных показаний основного датчика уровня оператор может переключить регулирование на вспомогательный датчик уровня, при этом вспомогательный датчик уровня становится основным, а основной датчик уровня – вспомогательным. По вспомогательному датчику уровня производится сигнализация рассогласования показаний датчиков уровня.
Сигнал по расходу питательной воды Gп.в поддерживает материальный баланс между расходом воды и пара (то есть регулятор стремится уравнять расход воды и пара), делает регулирование более стабильным и независимым от изменения давления питательной воды.
Сигнал по расходу пара Gп.п позволяет регулятору быстрее реагировать на изменение нагрузки, также получать нужную величину и знак (направление движения ИМ) регулирования.
Основным узлом регулятора питания является процессор (электронный прибор типа РС29 или микропроцессорный контроллер типа «Ремиконт»), в котором соответствующим образом суммируются сигналы по уровню в барабане, расходу перегретого пара и расходу питательной воды и сравниваются с заданием.
Обобщая имеющийся опыт по динамике уровня в барабанных котлах, можно принять для расчетов, что
Wоб (p) = (ε/p) e–pτ,
где ε = 103/Fб (рв – рп) мм/кг; Fб – площадь зеркала испарения барабана котла, м2; рв, рп – плотности воды и пара линии насыщения, кг/м3; τ – время запаздывания, с.
Величина запаздывания τ расчету не поддается и определяется экспериментально. Значение τ в зависимости от давления в барабане котла Рб находится в пределах 7–12 с.
При Рб = 13 кг/см2 из таблиц термодинамических свойств воды и водяного пара рв = 171,3 кг/м3; рп = 31,96 кг/м3.
