6.3. Преобразователь «код – частота»

Имеются два принципа преобразования:

• последовательного преобразования (управляемый кодом делитель частоты);

• параллельного преобразования на основе сумматоров.

Микросхема К155ИЕ8 является преобразователем «код – частота» (управляемый кодом делитель частоты). Структура микросхемы дана на рис. 6.6. Входной двоичный шестиразрядный код управляет коэффициентом деления тактовой частоты. Выходная частота

f_вых = (Е5·2⁵+Е4·2⁴+Е3·2³+Е2·2²+Е1·2¹+Е0·2⁰),

где Е0–Е5 – данные битов двоичного кода («1» или «0»).

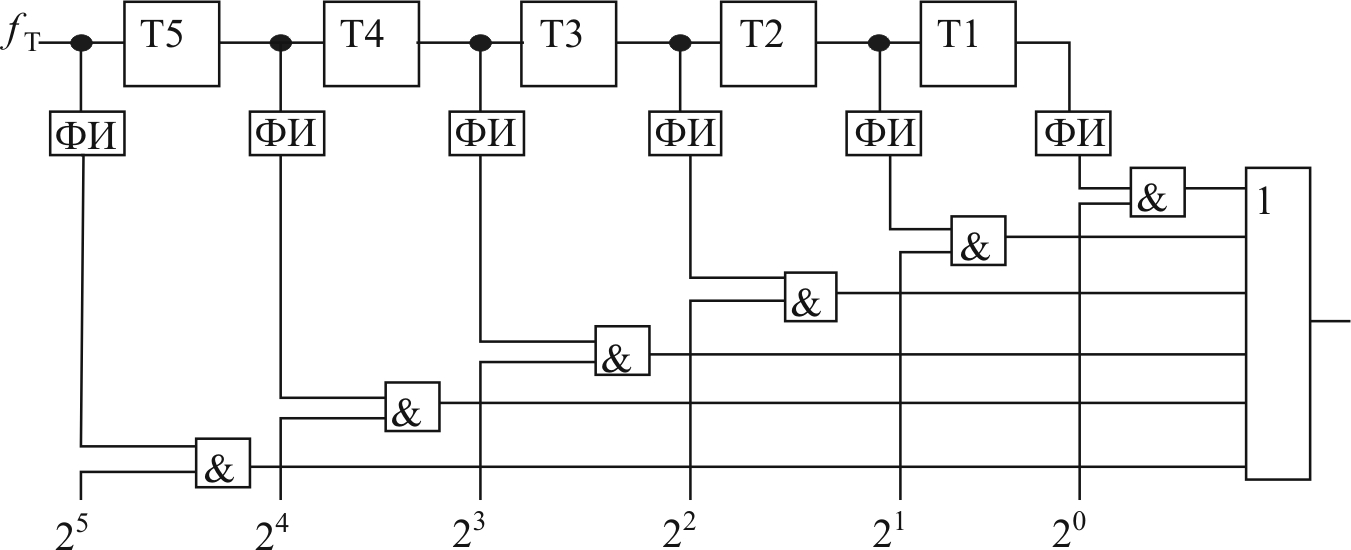

Рис. 6.6. Структура микросхемы К155ИЕ8

Формирователи импульсов – одновибраторы по переднему фронту импульсов.

Последовательное соединение микросхем позволяет наращивать разрядность входного двоичного кода. Фактически в микросхеме происходит суммирование частот, пропорциональных весу соответствующего разряда двоичного кода при наличии в бите единицы.

Структура преобразователя «код – частота» параллельного действия изображена на рис. 6.7. Данные в регистры записываются по переднему фронту импульсов.

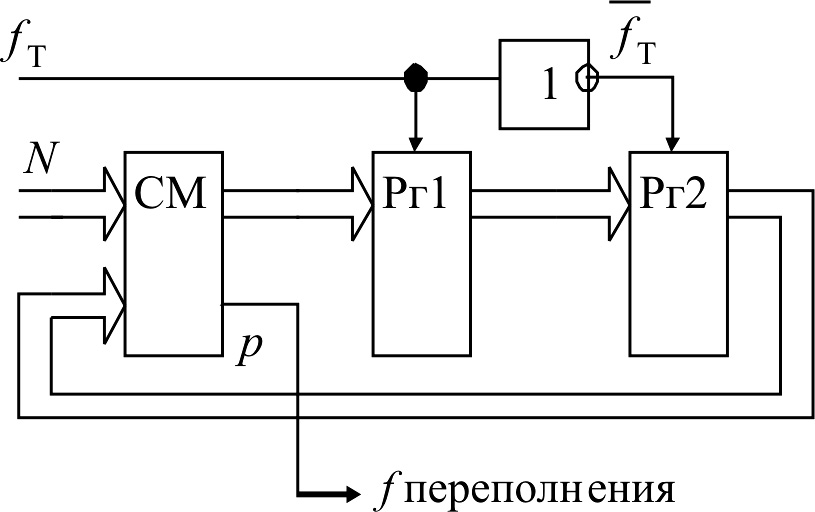

Рис. 6.7. Структура преобразователя «код – частота»

Пусть емкость сумматора 1000, N = 300. Состояние на выходе переполнения сумматора, регистров Рг1, Рг2 с приходом фронтов импульсов f_T изменяется, как приведено в табл. 6.1.

При этом f_вых = .

Таблица 6.1

Последовательность преобразования в ПКЧ параллельного действия

№ п/п	fT		Выход Рг1	Выход Рг2	f переполнения
1	+	+	300	300
2	+	+	600	600
3	+	+	900	900	импульс
4	+	+	200	200
5	+	+	500	500
6	+	+	800	800	импульс
7	+	+	100	100

Преобразователи параллельного действия имеют больше функциональных возможностей. Применив дополнительно сумматор между регистрами Рг1 и Рг2, можно вносить коррекцию в каждом такте и в каждом периоде переполнения. Можно при этом работать как в двоичном, так и в двоично-десятичном коде. Это широко используется в аппаратных стойках ЧПУ.

Оба типа ПКЧ имеют на выходе частоту с неравномерно следующими во времени импульсами. Это в ряде случаев недопустимо. Обычно неравномерность уменьшается до допустимого уровня за счет неуправляемых делителей частоты на выходе ПКЧ с одновременным увеличением f_T в соответствующее число раз. Коэффициент деления «6» достаточен в большинстве случаев для неуправляемого делителя частоты.
