Асимметрия импульсов управления по причине нарушений работы сифу.

рис 11 Схема управляемого выпрямителя с нагрузкой на противо ЭДС при аномальном режиме.

Uac

Ubc

Uba

Uca

а

U,B

t,c

)

Ia,A

t,c

Ib,A

t,c

б

Ic,A

t,c

)

Рис.12. Кривые мгновенных значений выходного напряжения (а) и фазных токов (б) тока в нагрузке управляемого выпрямителя при α1...6=0˚, ассиметричных импульсах α₁=30, α₂=60.

Способ диагностики, основанный на спектральном анализе кривой выходного напряжения.

а

U,B

U,B

t,c

t,c

)

б)

Рис.13. Кривые выходного напряжения и спектры их гармоник управляемого выпрямителя с нагрузкой на противо ЭДС:

а – НОРМАЛЬНЫЙ РЕЖИМ при α1…6=0˚.

б – АНОМАЛЬНЫЙ РЕЖИМ при α1…6=0˚ и при аномальном импульсе α₁=30, α₂=60.

В этом случае, как и в предыдущих аномальных режимах, линейные напряжения в нормальном режиме отличается от линейных напряжений в аномальных режимах. И в этом случае невозможно определения тиристора, на который подается импульс.

Способ, основанный на совместном анализе кривых мгновенных значений фазных токов и выходного напряжения выпрямителя.

Нормальный режим управляемого выпрямителя с нагрузкой на противо ЭДС при α1…6=0˚

а

U,B

t,c

t,c

t,c

t,c

)

Ia,A

Ib,A

Ic,A

б)

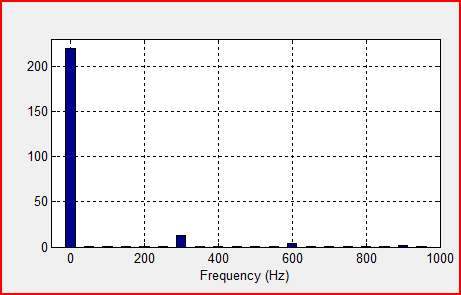

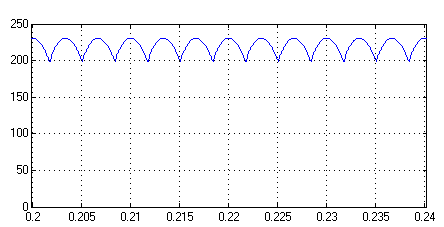

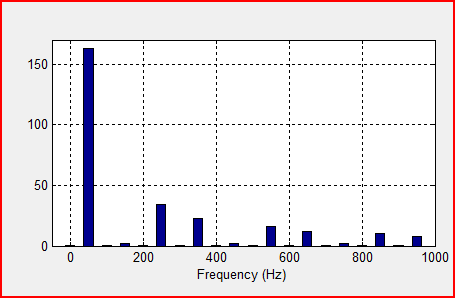

Рис 14 Кривые выходного напряжения (а), фазных токов(б), и спектры их гармоник при нормальном режиме работы

Управляемый выпрямитель с нагрузкой на противо ЭДС Нормальный режим работы при α1-6=0˚
Частота,Гц			0	50	100	150	200	250	300	350	400	* I
№гармоники			0	1	2	3	4	5	6	7	8
фаза	a	Iamv	0	163,09	0	0	0	34,08	0	22,44	0	163,1
	b	Ibmv	0	163,09	0	0	0	34,08	0	22,44	0	163,1
	c	Icmv	0	163,09	0	0	0	34,08	0	22,44	0	163,1
Udmv			218,35	0	0	0	0	0	12,57	0	0	218,3

Аномальный режим управляемого выпрямителя с нагрузкой на противо ЭДС

при α1,2,4,5,6=0˚ и при аномальных импульсах α₁=30, α₂=60.

U,B

t,c

Uac

Ubc

Uca

Uba

t,c

Ia,A

t,c

Ib,A

t,c

Ic,A

t1

t2

t3

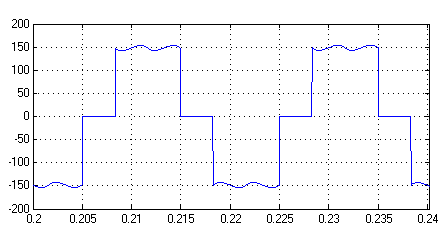

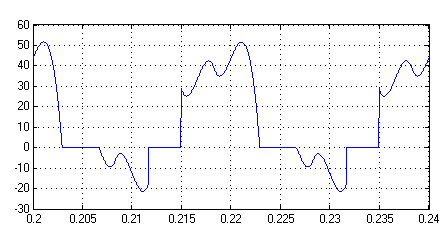

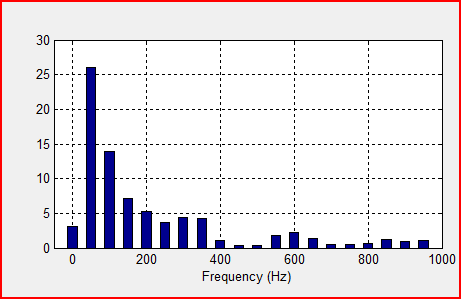

Рис. 15 Кривые выходного напряжения (а), фазных токов(б), тока в нагрузке(в) и спектры их гармоник при аномальном режиме работы.

Управляемый выпрямитель с нагрузкой на противо ЭДС Аномальный режим работы при α1-6=0˚ и α1=30, α2=60.
Частота,Гц			0		50		100		150		200		250		300		350		400		* I
№гармоники			0		1		2		3		4		5		6		7		8
фаза	a	Iamv		12,10		28,00		7,13		4,55		5,10		6,08		2,47		2,73		1,01		12,1
	b	Ibmv		9,04		17,03		8,42		2,94		3,01		4,94		2,18		3,54		1,37		9,04
	c	Icmv		3,05		25,99		13,90		7,07		5,23		3,61		4,43		4,23		1,06		3,054
Udmv			214,4		7,43		6,41		6,05		6,55		6,79		11,00		4,01		2,13		214,4

При рассмотрении рис.15 видно, что в промежутке времени t₁-t₂ ток фазы «b» равен нулю, а фазы «a» положителен и направлен от a’ к a, ток фазы «c» отрицателен и направлен от c к c’. При таких направлениях фазных токов, ток выпрямителя может протекать лишь при воздействии линейного напряжения U_ca по цепи c – X_γ – c’ – T5 – RL – T6 – a’ – X_γ – a через тиристоры Т5 и Т6. В момент t₂-t₃ токи всех фаз равны нулю, это объясняется тем что противо ЭДС превышает линейное напряжение, подаваемое на нагрузку и не дает открыться тиристорам, потому величина напряжения на нагрузке равна величине противо ЭДС в этот момент времени.

Вывод

Промоделировав тиристорный трёхфазный мостовой управляемый выпрямитель на активно-индуктивную нагрузку и нагрузку на противо ЭДС видим, что при любой асимметрии появляются дополнительные гармоники напряжения на нагрузке и фазных токов, что приводит к ухудшению экологии сети и мощности. Поэтому необходимо максимально уменьшать асимметрию подачи импульсов на тиристоры.

В начале исследования аномальных режимов мы поставили задачу о нахождении самого наилучшего способа диагностики трехфазного мостового управляемого выпрямителя и сделали выводы о том, что:

1. Способ, основанный на оценке напряжения на нагрузке и его гармоник служит для общей оценки состояния выпрямителя. И не указывает конкретного места неисправности.

2. Самым универсальным способом диагностики управляемого выпрямителя является способ, основанный на совместном анализе кривых мгновенных значений фазных токов и выходного напряжения выпрямителя. При таком способе важно заосцилографировать кривые U_d,I_a,I_b,I_c в соответствии с условными положениями кривых фазных токов и напряжения на нагрузке. Затем, анализируя кривые тока и напряжения определить направление фазных токов и линейных напряжений. В результате по кривой фазного напряжения при определении нами линейного напряжения, легко определить угол включения того или иного тиристора. Этот способ может использоваться при выходе одного тиристора или полностью всех.
