Koнтpoльні інструменти

Контрольні інструменти застосовують для перевірки розмірів більшої кількості виробів і деталей однакової форми і конструк­ції.

Сюди входять різьбові шаблони для вимірювання гвинтової різі, різні калібри для вимірювання різі, товщини тонкого листа і діаметра дроту.

Штангенциркулі (гoct 166-80)

Штангенциркуль  інструмент для вимірювання зовнішніх і внутрішніх розмірів з точністю 0,05 і 0,01 мм. Штан­генциркулі бувають кількох типів.

1. ШЦ-1  з двостороннім розташуванням губок для зовнішніх і внутрішніх вимірювань з лінійкою для вимірювання гли­бин.

2. ШЦ-Т  з одностороннім розташуванням губок, покритих твердим сплавом, для зовнішніх вимірювань і з лінійкою для вимірювання глибин.

3. ШЦ-П  з двостороннім розташуванням губок для зовнішніх вимірювань і для розмітки.

4. ШЦ-3  з одностороннім розташуванням губок для зовнішніх і внутрішніх вимірювань.

Для вимірювань у торгівлі найбільш зручними є штангенциркулі типів ШЦ-1 і ШЦ-П.

Ноніус і мікрометричний гвинт. З’єднаємо разом дві різномасштабні лінійки, як це показано на рис. 1. Нехай ціна поділки (довжина однієї поділки) верх­ньої лінійки дорівнює l₁, а нижньої – l₂. Лінійки використовують ноніус, якщо існує таке ціле число k, при якому

кl₁ =(k ± l)l₂. (1)

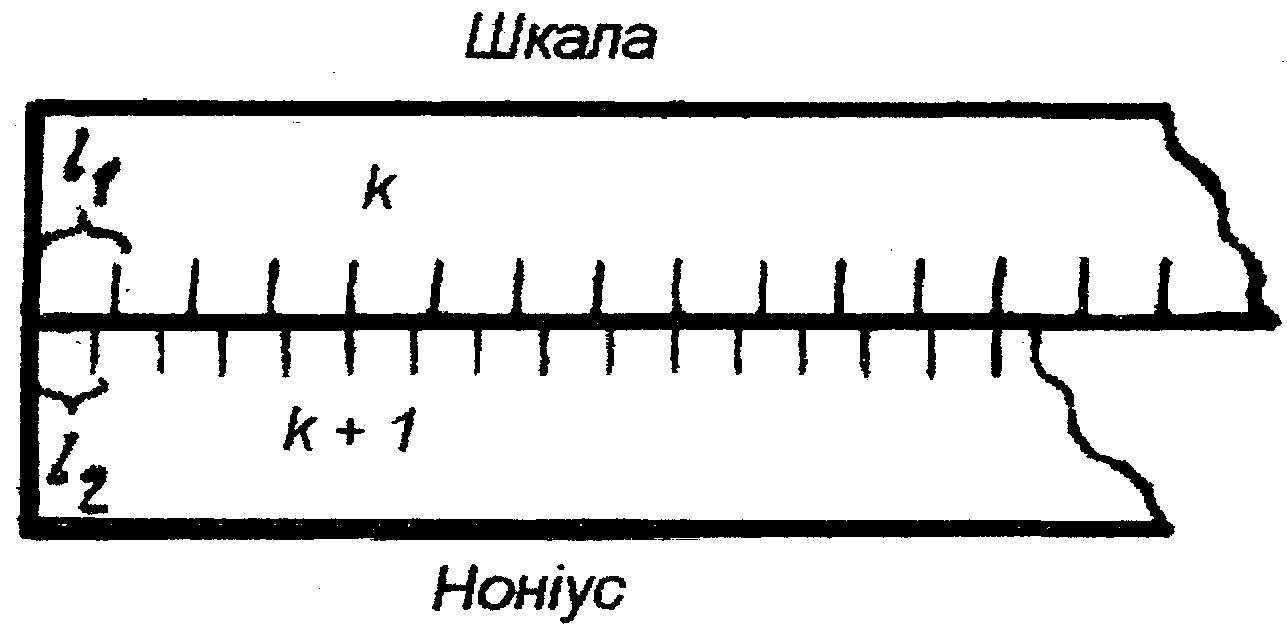

Рис. 1. Ноніусна шкала

У лінійок, зображених на рис. 1, k = 4. Нижній знак у формулі (1) використовується для випадку, коли l₁ > l₂, тобто поділки нижньої лінійки довші поділок верхньої. Якщо l₁ > l₂, слід вибирати верхній знак. Для визначеності будемо вважати, що l₁ < l₂. Величина

 = l₁  l₂ = l₁ / (k +1) = l₂ / k (2)

називається точністю ноніуса. Якщо l₁ = 1 мм, а k = 9, тоді точність ноніуса  = 0,1 мм.

Як видно на рис. 1, при збігові нульових поділок на нижній і на верхній шкалах збігаються також k-а поділка верхньої і (k+1)-а поділка нижньої шкали, 2k-а поділка верхньої і 2(k+1)-а поділка нижньої шкали. Почнемо повільно зсувати нижню лінійку вправо. Нульові поділки лінійок розійдуться, і спочатку збігатимуться перші поділки лінійок. Це відбудеться при l = l₁ - ‑ l₂ = , тобто при зсуві, що дорівнює точності но­ніуса. Далі збігатимуться другі поділки лінійок і т. д. Якщо збіглися т-і поділки, тоді можна стверджувати, що нульові поділки лінійок зсунуті на m.

Наведені вище відомості справедливі в тому випадку, коли зсув нижньої лінійки відносно верхньої не перевищує однієї поділки верхньої лінійки. При зсуві рівно на поділку (чи на декілька поділок) нульова поділка нижньої шкали збігається вже не з нульовою, а з першою (чи n-ю) поді­лкою верхньої лінійки.

Для зручності нижню лінійку роблять звичайно короткою, так що збігатися з верхніми поділками може лише одна з поділок цієї лінійки.

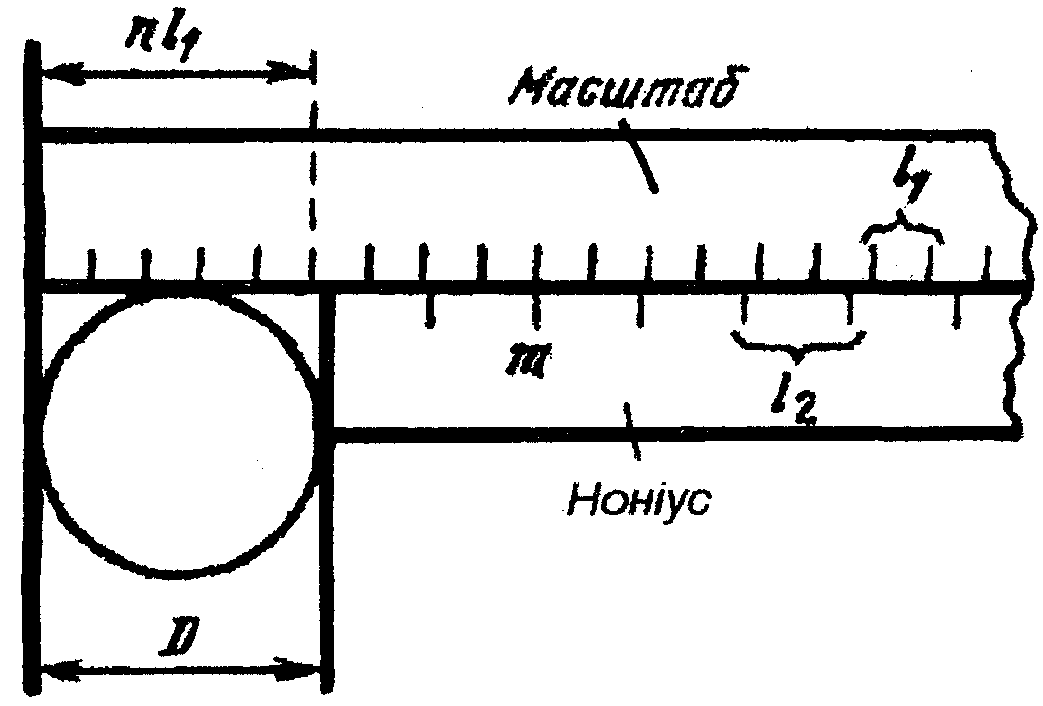

Рис. 2. Вимірювання діаметра циліндра по ноніусній шкалі

У техніці ноніусом називають допоміжну шкалу (коротку лінійку), якою роблять відлік поділок основ­ної шкали, що називається масштабом. При будь-якому положенні ноніуса відносно масштабної лінійки одна з поділок ноніуса збігається (чи майже збігається) з будь-якою поділкою масштабу. Застосуємо ноніус для вимірювання діаметра циліндра (рис. 2). Як видно з рисунка,

D = nl₁ + m. (3)

Тут п  ціле число поділок масштабу, а m  номер поділки ноніуса, що збігається з однією з поділок масштабу (в тому випадку, коли жодна з поділок ноніуса не збігається точно з поділками масштаба, за m беруть номер поділки, яка ближче за інші підходить до однієї з поділок масштабу).

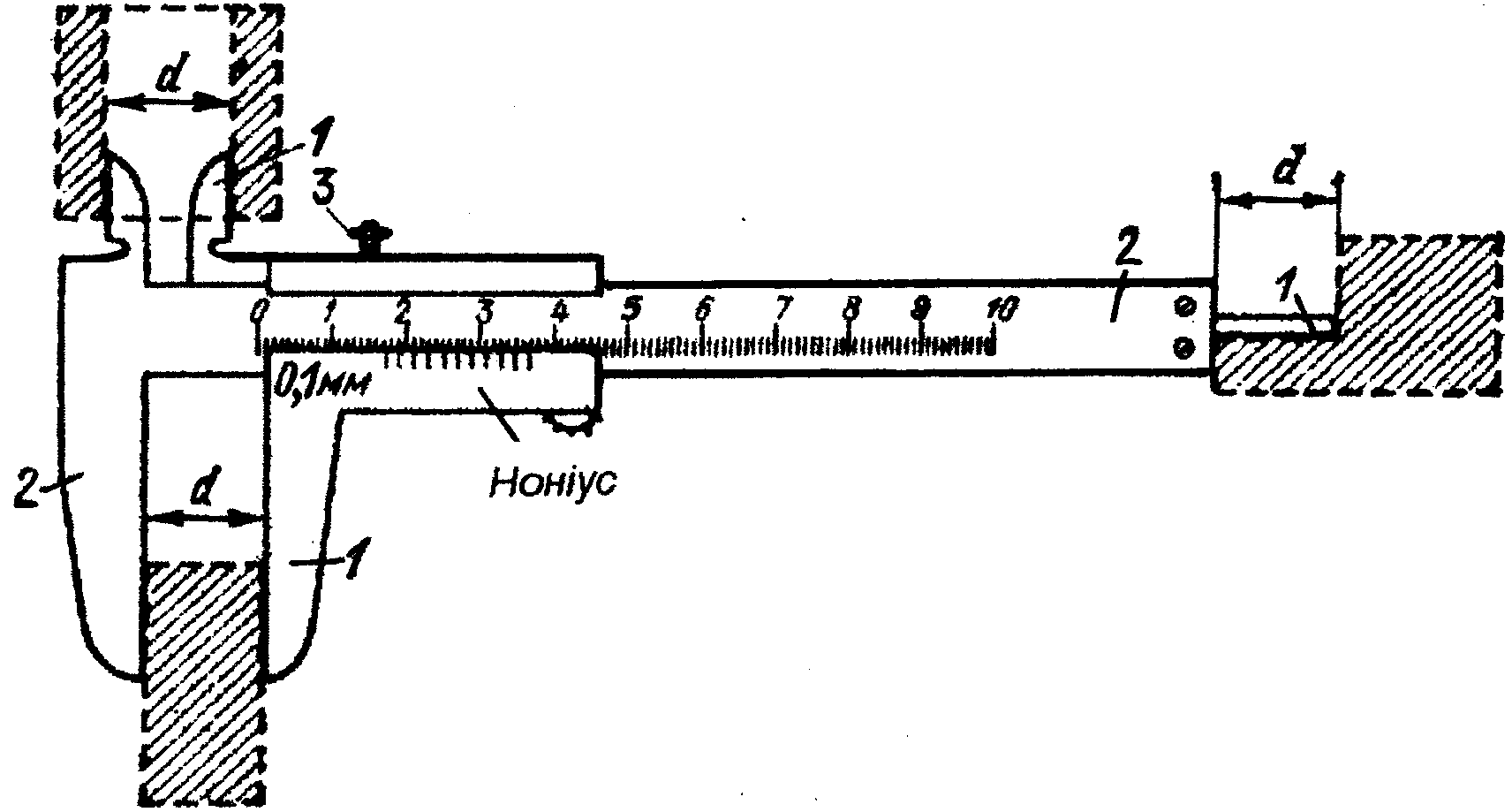

На рис. 3 зображений штангенциркуль з точністю ноніуса 0,1 мм. Деталі 1  це частини повзунка, який можна пере­міщати вздовж масштабної лінійки 2, звільнивши стопорний гвинт 3. При цьому три розміри d дорівнюють одне одному і відраховуються за допомогою ноніуса так, як це зображено на рис. 2.

Рис. 3. Штангенциркуль. Показані різні способи вимірювання товщини бруска, діаметра отвору і висоти виступу

На кожному штангенциркулі обов’язково маркується ціна поділки ноніуса і розмір зсунутих губок для внутрішніх вимірювань.

Перед початком роботи завжди перевіряють нульову поділку штангенциркуля. Для цього рамку штанг зсувають до стикання губок, при цьому нуль лінійки повинен збігатися з нулем ноніуса.
