12 Тепловой баланс котла

Завершающим этапом распределения тепловосприятий является проверка правильности распределения с помощью определения невязки теплового баланса котла [2, п.5.1.3]

,

где Q - расчетная располагаемая теплота, ;

- коэффициент полезного действия котла, %;

Q_л - количество теплоты, излучаемой объемом газов топки и воспринятой радиационными поверхностями, ;

Q_i - количество теплоты, воспринятой теплообменными поверхностями при охлаждении омывающих эти поверхности газов, .

;

.

;

.

Невязка теплового баланса котла превышает , расчет котла считаем незавершенным.

Заключение

Проведя поверочный расчет котельного агрегата типа БГМ – 35 по заданной паропроизводительности, параметрам пара и питательной воды были определены температуры и тепловосприятия рабочего тела и газовой среды в поверхностях нагрева котла, найдена температура на выходе из котла.

Результаты расчета:

Температура горячего воздуха t''_ГВ = 250 C;

Температура на выходе из топки °С;

Температура на выходе из фестона = = 915 °С;

Температура на выходе из пароперегревателя II ступени = = 790 °С;

Температура на выходе из пароперегревателя I ступени = = 640 °С;

Температура на выходе из экономайзера = = 445 °С;

Температура на выходе из воздухоподогревателя (температура уходящих газов) = = 150 °С.

Для нахождения выше перечисленных значений в соответствии с рекомендациями были выбраны коэффициенты избытка возду­ха в топке и присосы воздуха по газоходам, рассчитали объемы и энтальпии воздуха и продуктов сгорания, определили КПД котла, а с использовани­ем его значения - расход топлива В. При этом для расчета потерь теплоты с уходящими газами предварительно задались температурой уходящих га­зов.

При выполнении расчета экономайзера было принято решение отклонения от методики поверочного расчета и внесено конструктивное предложение с целью уменьшения поверхности нагрева экономайзера с 447,1 м² до 89,07 м². Это было сделано с целью того, чтобы достичь невязки баланса экономайзера менее 2 %.

На основании данного расчета можно сделать вывод, что, чем точнее и полнее учитываются факторы, влияющие на размеры и прочность конструкции, тем меньшими могут приниматься различные поправочные коэффициенты.

Наиболее часто ошибки в расчетах являются следствием неверных предпосылок, отклонений метода расчета от действительного хода описываемого процесса.

Каждая конструкция котла должна быть оценена с точки зрения удобства и экономичности эксплуатации. Эти качества аппарата определяются его надежностью и долговечностью, простотой и доступностью управления, а также высокими КПД и тепловыми показателями в эксплуатации.

Финальная невязка теплового баланса котла составила = . Данная погрешность вызвана возможной неточностью при расчете тех или иных элементов, что в последующих расчетах увеличивало неточность. Также неточность могла быть вызвана тем, что некоторые величины по заданию были приняты произвольно и был использован другой вид топлива, нежели тот, на котором был произведен конструкторский расчет. Все эти причины и привели к полученной невязке теплового баланса котла.

На основании данного расчета можно сделать вывод, что котел работать не будет, так как при заданном топливе и параметрах котла тепловой баланс не сходится.

Список литературы

1. Тепловой расчёт котлов (Нормативный метод). - издание 3-е, перераб. и дополн.-С.-Пб.:НПО ЦКТИ, 1998. - 256 с.:ил.

2. Компоновка и тепловой расчёт парового котла: Учеб.пособие для вузов/ Ю.М. Липов, Ю.Ф. Самойлов, Т.В. Виленский. - М.: Энергоатомиздат, 1988.-208 с.:ил.

3. Тепловой расчет топки (часть II): Методические указания к выполнению курсовой работы/ Т.С. Тайлашева, Н.В. Визгавлюст, К.В. Буваков. – Издательство Томского политехнического университета, 2011. – 16 с.:ил.

4. Котлы малой и средней мощности и топочные устройства. Вишерская Г.М. и др. Отраслевой каталог. Москва, 1993 год.

Приложение 1

(обязательное)

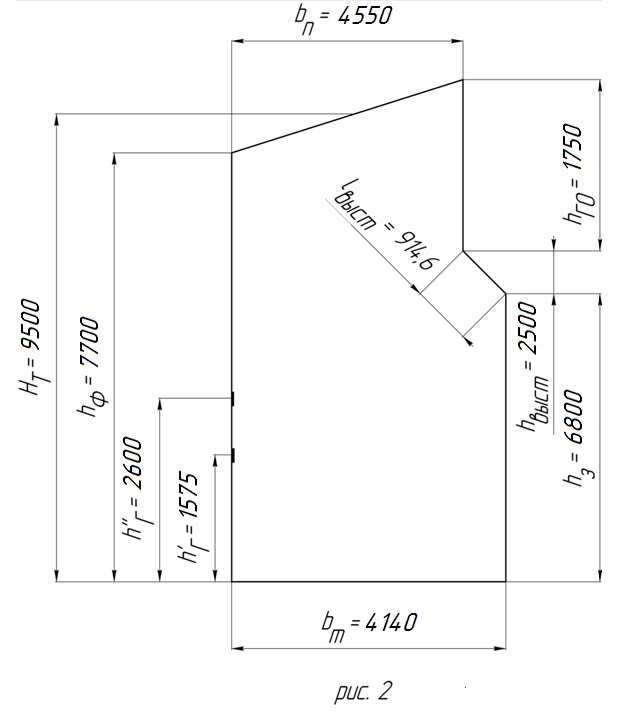

Эскиз топки (продольный разрез)

Приложение 2

(обязательное)

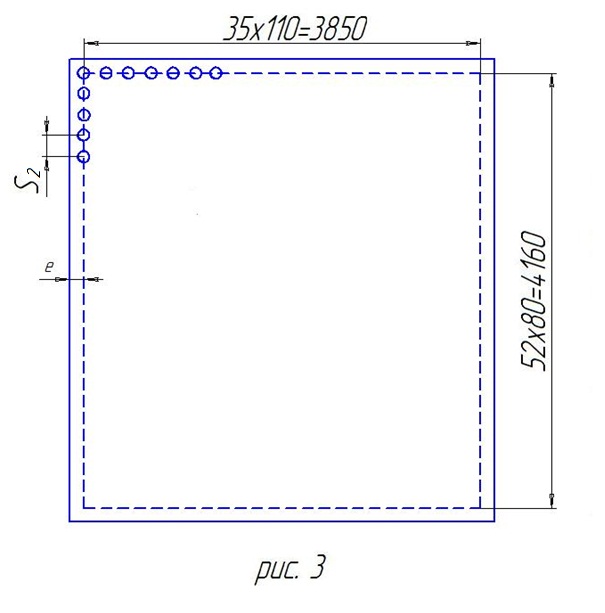

Эскиз топки (вид сверху)

Приложение 3

(обязательное)

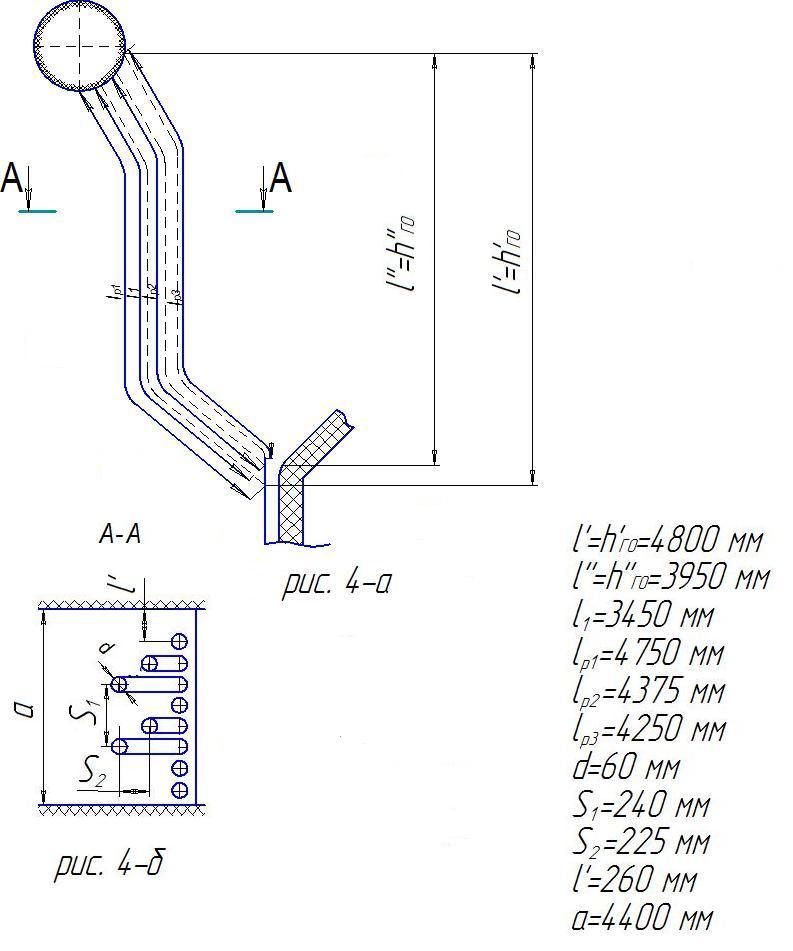

Эскиз фестона

Приложение 4

(обязательное)

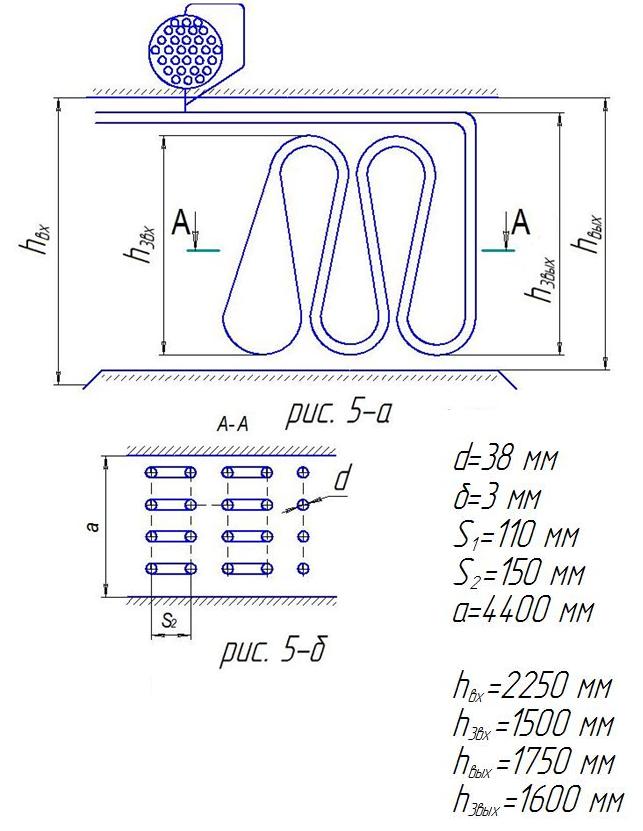

Эскиз пароперегревателя II -ой ступени

Приложение 5

(обязательное)

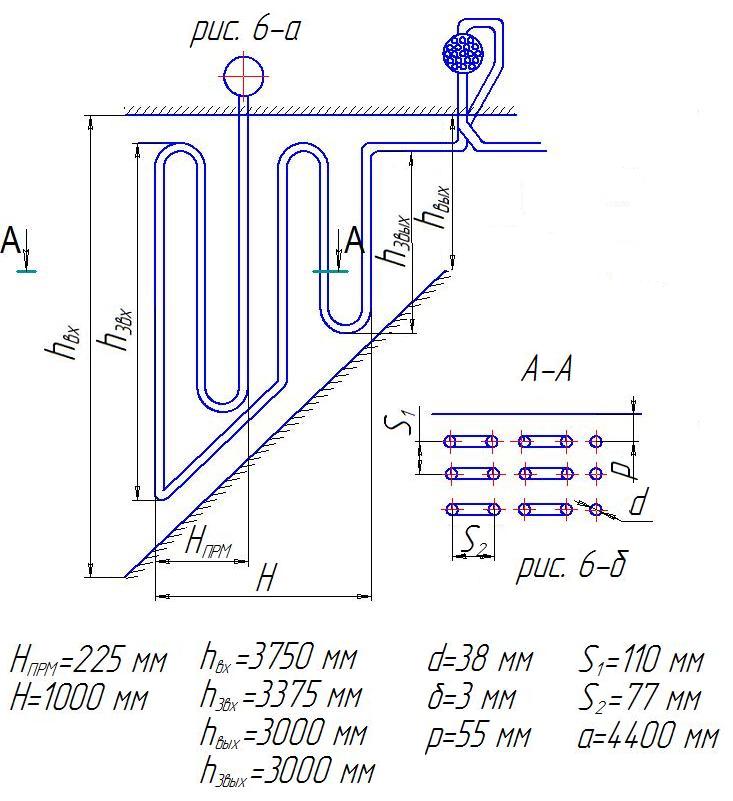

Эскиз пароперегревателя I-ой ступени

Приложение 6

(обязательное)

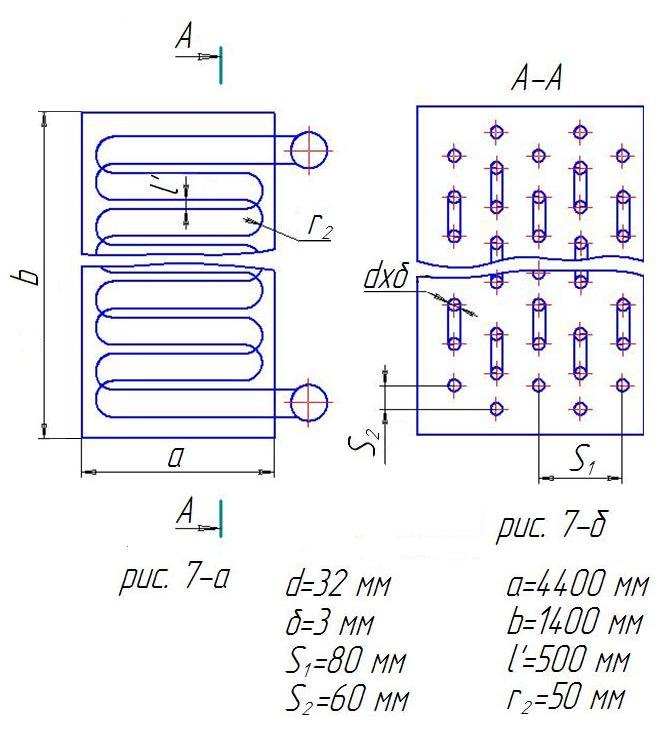

Эскиз экономайзера

Приложение 7

(обязательное)

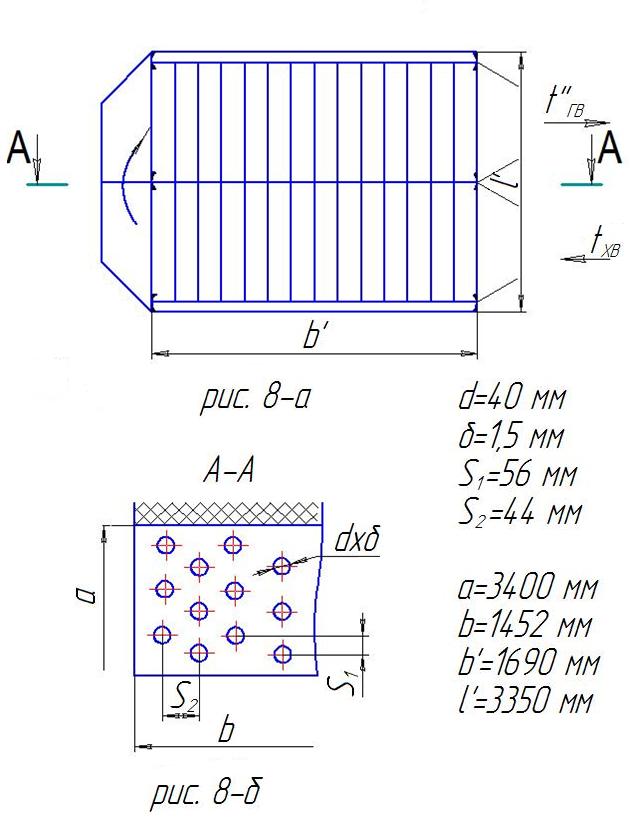

Эскиз воздухоподогревателя
