5.Аналіз складності компонентів системи
Складність структурних частин потребує наявності бази даних SQL. Для кожної частини потрібне місце для того, щоб зберігати дані.
У частині «Авторизація» потрібно зберігати дані покупця який здійснює покупку.
Уся інформація про покупців. ПІБ,Обраний товар(тип товару,марка товару),Обрана послуга(проблема яку потрібно вирішити з тим чи іншим комп’ютером) дати поставок, кількість товару зберігається у базі данних.
Результати запиту «Затвердження заявки» містять у собі таку інформацію:idзаявки, idтовару, дату та час відправлення, тривалість доставки, пункт призначення, ціна товару, кількість товару.
В наступній частині«Атестація постачальника» можна зробити відгук про постачальника та оцінити його ці дані також зберігаються у базі даних.
Адміністратор повинен мати доступ до бази даних, додавати, вилучати, змінювати усе про поставки. Перед передачею у її параметрів здійснюється контроль їх коректності. Ціни за товар повинні бути позитивними числами.
Складність цієї системи полягає у створенні цієї системи у середовищі програмування VisualStudio 2013.
Також потрібний такий програмний засіб як ArgoUml, за допомогою якого можна побудувати діаграму прецедентів та діаграму кооперацій.
Висновок: на даній лабораторній роботі я дослідив концепцію системи продажу та ремонту запчастин та автомобілів, а також представив use-case діаграму і діаграму кооперацій.
Архітектура системи
На рис.1 зображено діаграму прецедентів.

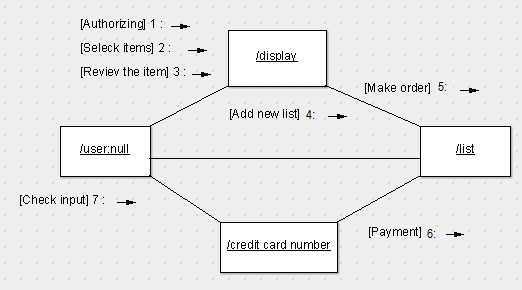

На рис.2 зображено діаграму кооперацій
Висновок: на даній лабораторній роботі я дослідив концепцію системи управління відносин з клієнтами у туристичному агентстві, а також представив use-case діаграму і діаграму кооперацій.
Діаграма компонентів
На Рис.3 зображено діаграму компонентів.
Рис.3 Діаграма компонентів
Опис компонентів поданий в п. 1.4.
Стрілки описані в таблиці 2.1.
Таблиця 2.1
№ |
Стрілка |
Опис |
1 |
|
Є зв'язок. Можливий перехід. |
2 |
|
Включає в себе. |
Діаграма послідовності

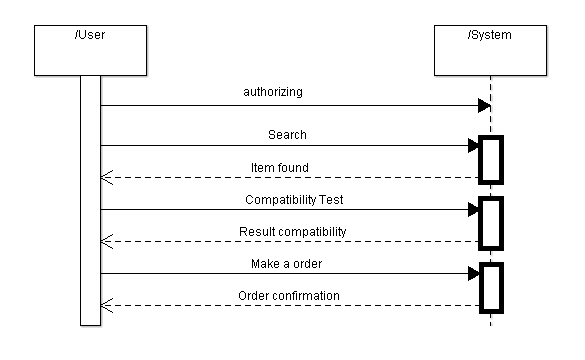

На Рис.4 зображено діаграму послідовності.
Рис.4 Діаграму послідовності
