Список литературы

1. Г. Буч. Объектно-ориентированный анализ и проектирование. М. 1992.

2. CRC-карта, режим доступа: http://ru. wikipedia.org/wiki/CRC-карта

3. Объектно-ориентированное проектирование, режим доступа: http://ru. wikipedia.org/wiki/ Объектно-ориентированное_проектирование

4. С.П. Некрашевич, О.О. Савельев. Методические указания к выполнению курсового проектирования по дисциплине "Объектно-ориентированное программирование". - Донецк: ГУИ и ИИ, 2010. - 84 с.

5. Г. Шилдт. Самоучитель С++.3-е издание. - СПб.: БВХ-Петербург, 2003. - 688 с.

6. С. Мейерс. Наиболее эффективное использование STL - М.: ДМК Пресс, 2002. - 300 с.

7. Т. Павловская. С/С++. Программирование на языке высокого уровня - СПб.: Питер, 2004. - 461 с.

8. Г. Довбуш, А. Хомоненко. VisualC++ на примерах. - СПб: БВХ-Петербург, 2007. - 528 с.

9. А.Н. Шушура. Методические указания по оформлению студенческих работ для студентов специальностей "Системы управления и автоматики", "Системный анализ и управление". - Донецк: ГУИ и ИИ, 2009. - 46с.

Приложения Приложение а

ТЕХНИЧЕСКОЕ ЗАДАНИЕ

А.1 Общие сведения

Тема курсового проекта: "Имитационное моделирование динамических систем и процессов с использованием объектно-ориентированного подхода. Производственная линия с пунктами технического контроля.

Система проектируется студентом 2-го курса Донецкого национального технического университет, ИИиИИ, группы КСУ-10, Киншова А.В.

Основанием для разработки ПП является задание, выданное кафедрой ПОИС. Плановый срок начала работы по созданию системы имитационного моделирования: 05.09.11, срок окончания: 05.12.11. Курсовой проект должен выполняться согласно графику, приведенному в таблице А.1.

Таблица А.1 - Этапы, результаты и сроки разработки ПП

№	Этап работы			Результат работы	Срок выполнения (№ недели)
Модуль 1
1	Получение задания на КП			Задание на разработку (1 стр.)	1-2
2	Выявление требований к разрабатываемому программному продукту			Техническое задание (3-5 стр.)	3-4
3	Проведение ОО анализа предметной области			Словарь предметной области. Сценарии использования системы. ОО словарь предметной области.	3-4
4	Проведение ОО проектирования			Диаграммы классов, объектов	5-6
5	Проведение ОО проектирования			Диаграммы состояний и переходов, взаимодействия	7-8
6	Проведение ОО проектирования			Диаграммы модулей, процессов	10-11
7	Проектирование протоколов классов			Протоколы классов	12-13
8	Реализация классов			Описание реализации классов	12-13
Модуль 2
9		Реализация и отладка программы. Проведение тестирования ПП.	Текст программы. Описание программы и тестов.		13-14
10		Проведение имитационного моделирования, получение статистики работы.	Экранные формы (1-2 стр.). Руководство пользователя (1 стр.).		13-14
11		Оформление пояснительной записки и сопроводительных материалов.	Прошитая ПЗ с CD-ROM (30-50 стр.), сдается преподавателю лично не позже чем за 3 дня до защиты КП.		14
12		Защита курсового проекта			15-17

А.2 Назначения и цели создания программы

Данный программный продукт предназначен для имитации работы динамического объекта реального мира - "Производственная линия с пунктами технического контроля" и получение статистических данных:

время, затрачиваемое на обслуживание каждого телевизора на последнем этапе производства;

загрузка контролеров;

загрузка настройщика.

А.3 Характеристика объекта автоматизации

Собранные телевизоры на заключительной стадии их производства проходят ряд пунктов технического контроля. В последнем из этих пунктов осуществляется проверка настройки телевизоров. Если при проверке обнаружилось, что телевизор работает некачественно, он направляется в пункт настройки, где настраивается заново. После перенастройки телевизор снова направляется в последний пункт контроля для проверки качества настройки. Телевизоры, которые сразу или после нескольких возвратов в пункт настройки прошли фазу заключительной проверки, направляются в цех упаковки.

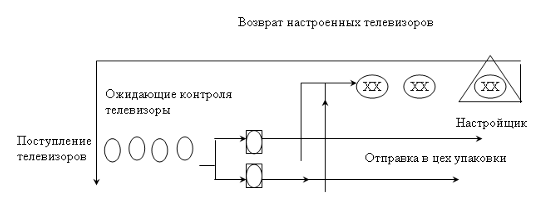

На схеме кружками обозначены телевизоры, причем пустыми кружками - телевизоры, которые ожидают заключительной проверки, а перечеркнутыми - телевизоры, которые не прошли еще настройки и либо настраиваются, либо стоят в очереди к пункту настройки.

Рисунок А.1 Контролеры

Время между поступлениями телевизоров в пункт контроля для заключительной проверки распределено равномерно на интервале 3.5-7.5 мин. В пункте заключительной проверки параллельно работают два контролера. Время, необходимое на проверку одного телевизора, распределено равномерно на интервале 6-12 мин. В среднем 85% телевизоров проходят проверку успешно с первого предъявления и направляются на упаковку. Остальные 15% возвращаются в пункт настройки, обслуживаемый одним рабочим. Время настройки распределено равномерно на интервале 20-40 мин. Необходимо промоделировать работу пунктов контроля и настройки в течение заданного времени для оценки следующих параметров:

А.4 Требования к программному продукту

А.4.1 Требования к системе в целом

В целом к системе предъявляются следующие требования:

а) имитация работы работу пунктов контроля и настройки в течение заданного времени

б) вывод статистики:

время, затрачиваемое на обслуживание каждого телевизора на последнем этапе производства;

загрузка контролеров;

загрузка настройщика.

А.4.2 Требования к задачам и функциям программного продукта

В процессе работы необходимо обеспечить выполнение следующих функций:

1. ввод начальных параметров для моделирования;

2. вывод характеристик объектов на каждом шаге моделирования на экран;

3. вывод результатов моделирования на экран и в файл.

А.4.3 Требования к техническому обеспечению

К техническому обеспечению предъявляются следующие требования:

1. процессор - 32-битный x86-совместимый (уровня Pentium и выше);

2. объем оперативной памяти - не менее 32Мб;

3. свободное дисковое пространство - около 10 Мб. Не менее 5 Мб свободного дискового пространства для временных файлов;

4. графический адаптер - VGA-совместимый;

5. монитор - VGA-совместимый;

6. клавиатура.

А.4.4 Требования к программному обеспечению

Для стабильной работы к программному обеспечению предъявляется следующее требования:

1. обеспечить удобный и понятный пользовательский интерфейс;

2. реализовать программу в виде отдельных классов;

3. организовать защиту от некорректного ввода начальных параметров;

4. обеспечить надежное хранение информации.

Программным обеспечением для проектирования программы является CASE-средство Microsoft Visio, а для разработки - Microsoft Visual Studio 2011. Для запуска программы необходимо наличие операционной системы Windows 7, и соответствующих библиотек Microsoft Visual C++ Redistributable.

А.4.5 Требования к организационному обеспечению

В программную документацию должны входить:

1. пояснительная записка;

2. приложения:

техническое задание;

руководство пользователя;

экранные формы;

листинг программы.

А.4.6 Требования к комплекту поставки ПП

Программный продукт поставляется с пояснительной запиской к курсовому проекту в файле ПЗ. doc, руководством пользователя в файле Help. doc, исходными кодами в виде проекта среды разработки в папке SRC, исполнительным файлом программы start. exe и файлом с данными о разработчике readme. txt.
