3.2 Объектно-ориентированное проектирование

Объектно-ориентированное проектирование - это часть объектно-ориентированной методологии, которая предоставляет возможность программистам оперировать понятием "объект", нежели понятием "процедура" при разработке своего кода. Объекты содержат инкапсулированные данные и процедуры, сгруппированные вместе, отображая сущность объекта. "Интерфейс объекта", описывает взаимодействие с объектом, то, как он определен. Программа, полученная при реализации объектно-ориентированного исходного кода, описывает взаимодействие этих объектов [3].

В данном курсовом проекте ОО проектирование будет проводиться при помощи диаграмм Буча. Для демонстрации взаимодействия элементов программы между собой, будут изображены следующие виды диаграмм: диаграмма классов, диаграмма объектов, диаграмма состояний и переходов, диаграмма взаимодействия, диаграмма модулей, диаграмма процессов.

3.2.1 Диаграмма классов

Диаграмма классов показывает классы и их отношения, тем самым представляя логический аспект проекта. Отдельная диаграмма классов представляет определенный ракурс структуры классов. На стадии анализа мы используем диаграммы классов, чтобы выделить общие роли и обязанности сущностей, обеспечивающих требуемое поведение системы. На стадии проектирования мы пользуемся диаграммой классов, чтобы передать структуру классов, формирующих архитектуру системы [1].

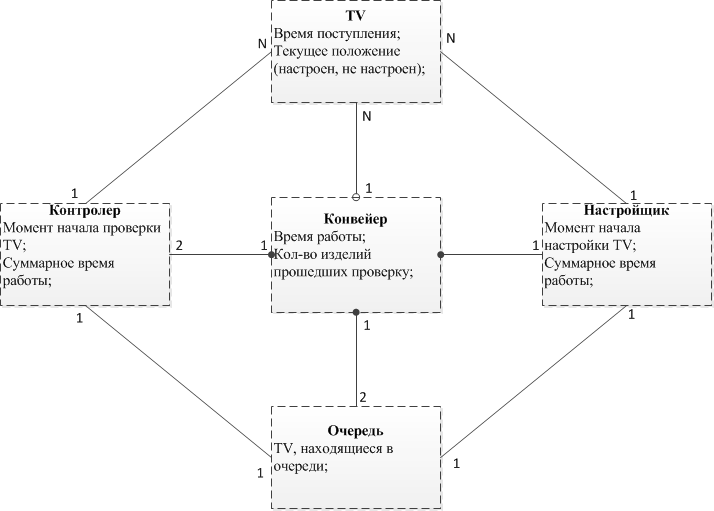

Диаграмма классов для заданной предметной области представлена на рисунке 3.1.

Рисунок 3.1 - Диаграмма классов

3.2.2 Диаграмма объектов

Диаграмма объектов показывает существующие объекты и их связи в логическом проекте системы. Иначе говоря, диаграмма объектов представляет собой мгновенный снимок потока событий в некоторой конфигурации объектов. Существенные элементы диаграммы объектов - объекты и их отношения.

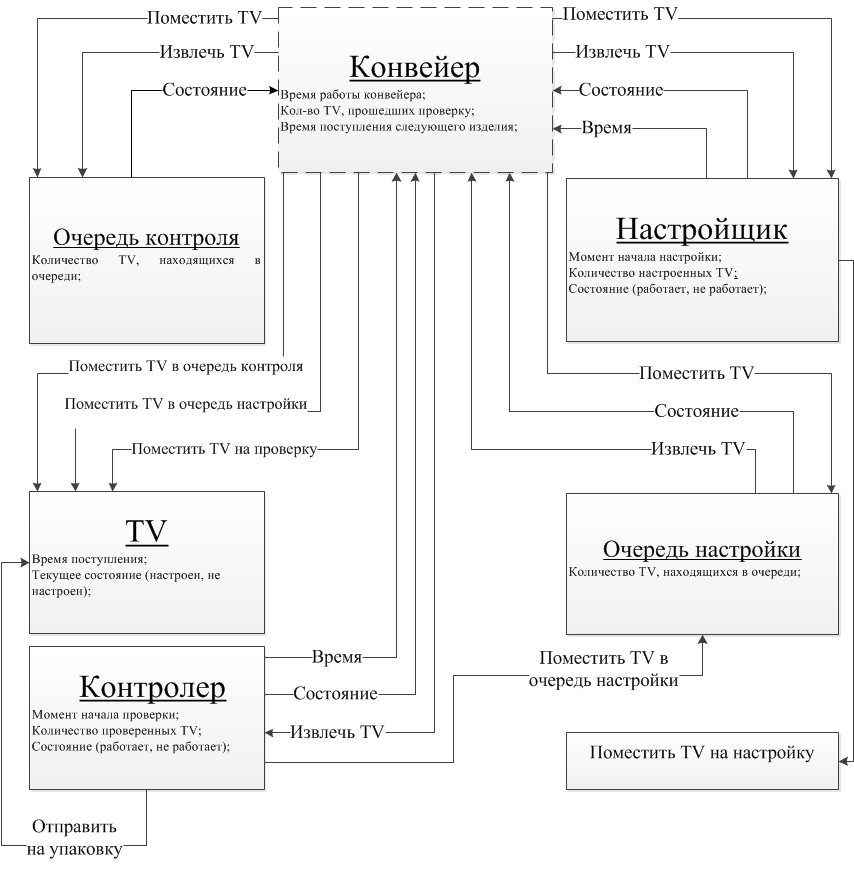

Диаграмма объектов для данной предметной представлена на рисунке 3.2

Рисунок 3.2 - Диаграмма объектов

3.2.3 Диаграмма состояний и переходов

Диаграмма состояний и переходов показывает: пространство состояний данного класса; события, которые влекут переход из одного состояний в другое; действия, которые происходят при изменении состояния.

Выделим состояния конвейера. Для этого определим признаки, по которым эти состояния отличаются. Такими признаками являются: состояния очередей (0 - очередь пуста; 1 - очередь не пуста), состояния контролеров и настройщиков (0 - не работает; 1 - работает). Вышеперечисленных признаков 14, обозначим их номерами. Список состояний приведен в таблице 3.1.

Таблица 3.1 - Состояний конвейера

№	Очередь контроля	Контролер 1	Контролер 2	Очередь настройки	Настройщик	Характеристика
1	0	0	0	0	0	Конвейер пуст
2	1	0	0	0	0	Ничего не работает, очередь контроля не пуста
3	1	1	0	0	0	То же, что и во 2ом, только Контролер 1 занят
4	1	1	1	0	0	То же, что и 3ем, только Контролер 2 занят
5	1	1	1	1	0	Очереди не пусты, Контролеры заняты, настройщик свободен
6	0	1	1	1	1	Очередь контроля пуста, Очередь настройки не пуста, все заняты
7	0	0	1	1	1	То же, что и в 6, только Контролер1 свободен
8	0	0	0	1	1	Очередь контроля пуста, контролеры свободны, очередь настройки не пуста, настройщик занят
9	0	0	0	0	1	Настройщик занят, остальные свободны, очереди пусты
10	0	1	1	0	0	Все пусто, Контролер 1 и 2 заняты, настройщик свободен
11	0	1	1	1	0	Очередь контроля и Настройщик пусты, остальные заняты
12	0	1	1	0	1	Очереди пусты, Контролеры и настройщик заняты
13	1	1	1	1	1	Очереди не пусты, все работают
14	0	0	0	1	0	Все пусто, кроме Очереди настройки

Переходы между этими состояниями осуществляются при наступлении одного из следующих событий:

• поступление на конвейер нового телевизора (н);

• телевизор прошел проверку у контролера (1);

• телевизор прошел настройку у настройщика (2).

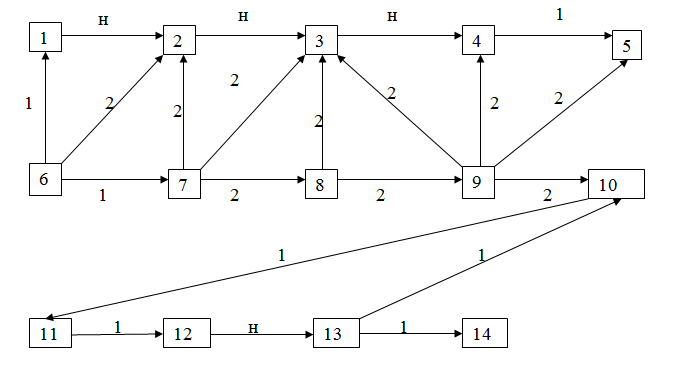

Диаграмма состояний и переходов для конвейера представлена на рисунке 3.3, в ней используются вышеперечисленные обозначения.

Рисунок 3.3 - Диаграмма состояний и переходов
