Протокол icmp
Протокол ICMP используется устройствами в сети для отправки на компьютеры и серверы управляющих сообщений и сообщений об ошибках. Существует несколько способов использования ICMP, например объявление об ошибках сети, объявление о перегрузке сети и устранение неисправностей.
Для проверки подключений между компьютерами обычно используется команда Ping. Ping— это простая, но очень полезная служебная программа командной строки, используемая для определения доступности отдельных IP-адресов. Для просмотра списка параметров, которые можно использовать с командой ping, введите C:\>ping /? в окне командной строки.
Команда ipconfig — это еще одна полезная служебная программа командной строки, используемая для проверки наличия допустимого IP-адреса у сетевой платы. Для вывода всех сведений о настройке всех сетевых адаптеров введите C:\> ipconfig /all в окне командной строки. Для проверки подключения по IP-адресу можно применить команду ping к IP-адресу, полученному с помощью команды ipconfig /all.
Ping отправляет эхо-запрос по протоколу ICMP на целевой компьютер или другое сетевое устройство. После этого получающее устройство отправляет ответное сообщение на эхо-запрос по ICMP для подтверждения подключения. Эхо-запросы и ответы на них являются тестовыми сообщениями, определяющими, могут ли устройства обмениваться пакетами. На компьютер назначения отправляются четыре эхо-запроса по протоколу ICMP. Если компьютер назначения доступен, он отправляет четыре ответа на эхо-запрос по протоколу ICMP. Процент успешных ответов помогает определить надежность и доступность компьютера назначения. Другие сообщения ICMP содержат сведения о недоставленных пакетах, а также о том, что устройство слишком занято для обработки пакета.

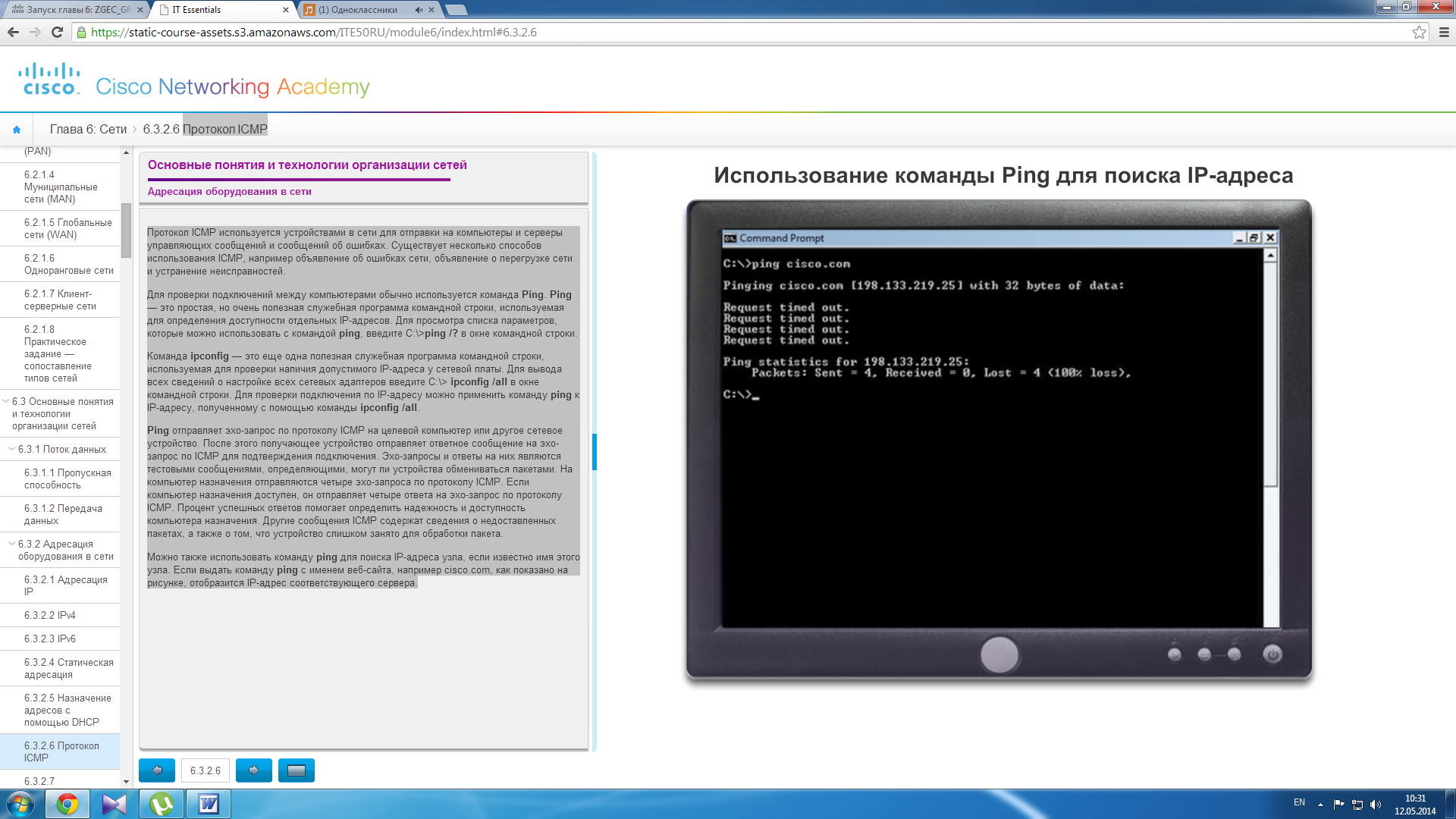

Можно также использовать команду ping для поиска IP-адреса узла, если известно имя этого узла. Если выдать команду ping с именем веб-сайта, например cisco.com, как показано на рисунке, отобразится IP-адрес соответствующего сервера.
Стандартные порты и протоколы
Протокол представляет собой набор правил. Протоколы Интернета — это наборы правил, регулирующие обмен данными внутри компьютера и между компьютерами в сети. Спецификации протокола определяют формат сообщений, участвующих в обмене. При отправке письма по почте также используется протокол. Часть протокола определяет, где на конверте следует писать адрес получателя. Если адрес получателя написан в неправильном месте, письмо не будет доставлено.
Для надежной доставки пакетов важны сроки. Согласно протоколам, сообщения должны поступать в течение определенных промежутков времени, чтобы компьютерам не приходилось неопределенный период времени ждать сообщения, которые могли быть потеряны. При передаче данных системы используют один или несколько таймеров. Протоколы также инициируют дополнительные действия, если сеть не укладывается во время, определенное правилами.
Ниже перечислены основные функции протоколов:
Идентификация и обработка ошибок
Сжатие данных
Определение порядка разделения данных и формирования пакетов
Назначение адресов пакетам данных
Определение порядка объявления отправки и получения пакетов данных
Устройства и компьютеры, подключенные к Интернету, используют пакет протоколов TCP/IP для обмена данными друг с другом. Информация чаще всего передается по двум протоколам — TCP и UDP, — как показано на рисунке.
При проектировании сети необходимо определить протоколы, которые будут использоваться. Некоторые протоколы являются закрытыми и работают только на конкретном оборудовании, другие соответствуют открытым стандартам и работают на различном оборудовании.
