Дополнительные параметры сетевой платы
В большинстве сетевых сред для сетевой платы необходимо настроить только IP-адрес. Для дополнительных параметров сетевой платы можно оставить значения по умолчанию. Однако при подключении компьютера к сети, которая не поддерживает некоторые или все параметры по умолчанию, необходимо внести изменения. Настройка дополнительных параметров может требоваться для подключения компьютера к сети, включения функций, необходимых сети, или улучшения сетевого подключения.
Неверная установка дополнительных функций может привести к сбою подключению или снижению производительности. Дополнительные функции находятся на вкладке «Дополнительно» в окне настройки сетевой платы. На вкладке «Дополнительно» содержатся все параметры, предоставленные производителем сетевой платы.
ПРИМЕЧАНИЕ. Доступные дополнительные функции и расположение функций на вкладке зависят от ОС, конкретной сетевой платы и установленного драйвера.
Дуплексный режим и скорость

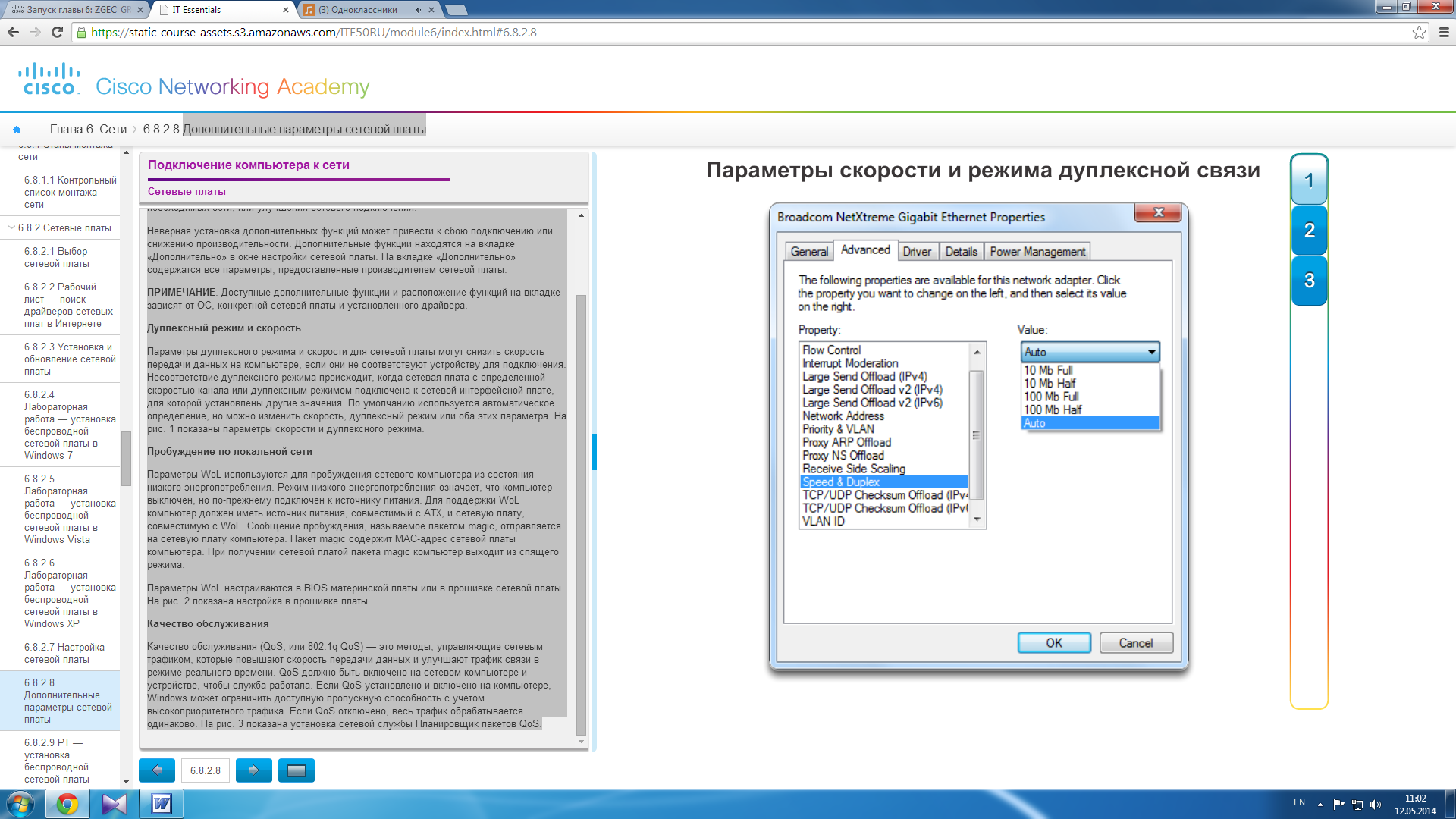

Параметры дуплексного режима и скорости для сетевой платы могут снизить скорость передачи данных на компьютере, если они не соответствуют устройству для подключения. Несоответствие дуплексного режима происходит, когда сетевая плата с определенной скоростью канала или дуплексным режимом подключена к сетевой интерфейсной плате, для которой установлены другие значения. По умолчанию используется автоматическое определение, но можно изменить скорость, дуплексный режим или оба этих параметра. На рис. 1 показаны параметры скорости и дуплексного режима.
Пробуждение по локальной сети
Параметры WoL используются для пробуждения сетевого компьютера из состояния низкого энергопотребления. Режим низкого энергопотребления означает, что компьютер выключен, но по-прежнему подключен к источнику питания. Для поддержки WoL компьютер должен иметь источник питания, совместимый с ATX, и сетевую плату, совместимую с WoL. Сообщение пробуждения, называемое пакетом magic, отправляется на сетевую плату компьютера. Пакет magic содержит MAC-адрес сетевой платы компьютера. При получении сетевой платой пакета magic компьютер выходит из спящего режима.
Параметры WoL настраиваются в BIOS материнской платы или в прошивке сетевой платы. На рис. 2 показана настройка в прошивке платы.
Качество обслуживания
Качество обслуживания (QoS, или 802.1q QoS) — это методы, управляющие сетевым трафиком, которые повышают скорость передачи данных и улучшают трафик связи в режиме реального времени. QoS должно быть включено на сетевом компьютере и устройстве, чтобы служба работала. Если QoS установлено и включено на компьютере, Windows может ограничить доступную пропускную способность с учетом высокоприоритетного трафика. Если QoS отключено, весь трафик обрабатывается одинаково. На рис. 3 показана установка сетевой службы Планировщик пакетов QoS.
Настройка беспроводного и проводного маршрутизатора Подключение к маршрутизатору
После установки драйверов сетевой платы можно подключить сетевой маршрутизатор. Подключите сетевой кабель, также называемый соединительным кабелем Ethernet или прямым кабелем, к сетевому порту на компьютере. Подключите другой конец кабеля к сетевому устройству или настенной розетке.

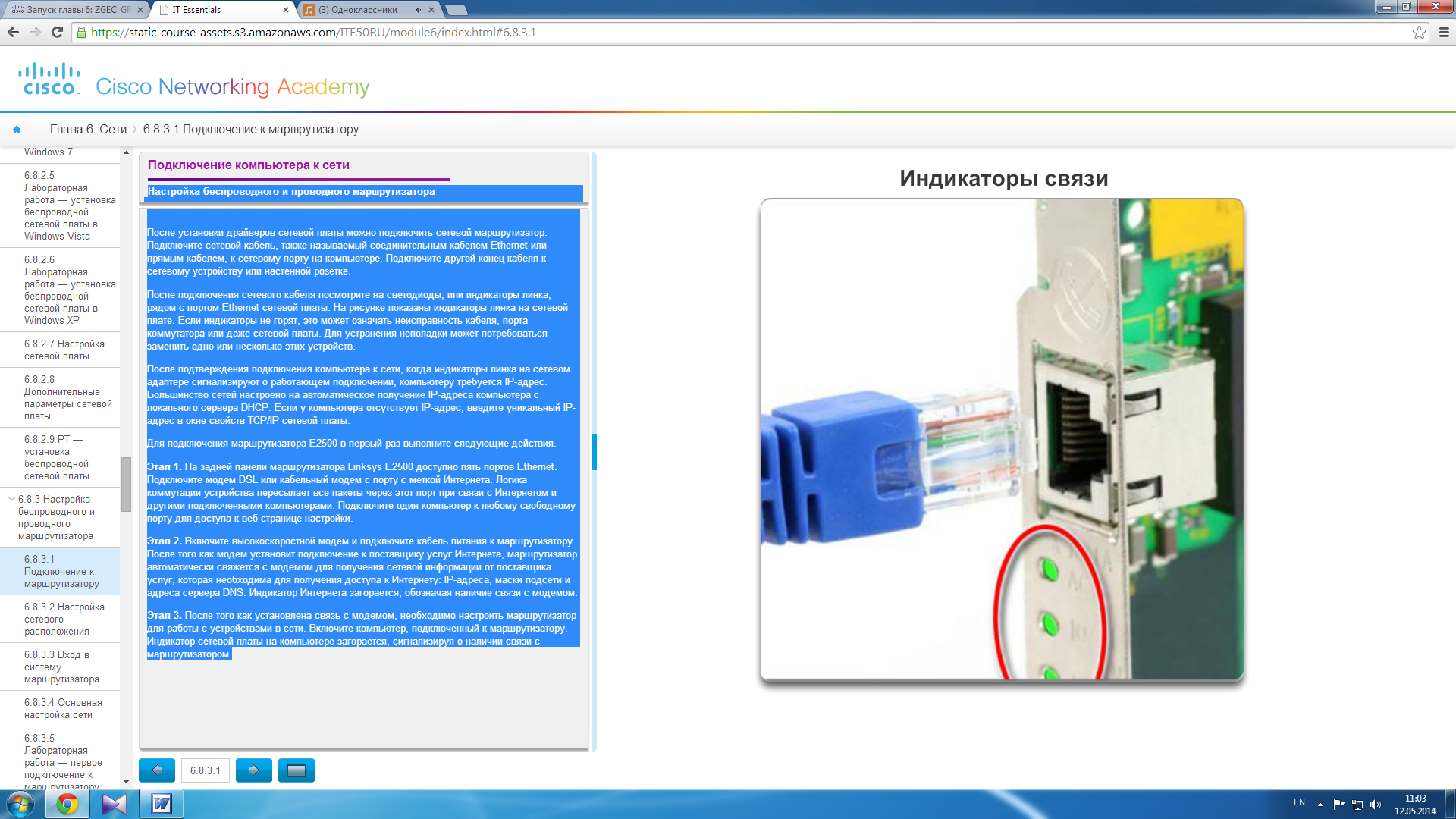

После подключения сетевого кабеля посмотрите на светодиоды, или индикаторы линка, рядом с портом Ethernet сетевой платы. На рисунке показаны индикаторы линка на сетевой плате. Если индикаторы не горят, это может означать неисправность кабеля, порта коммутатора или даже сетевой платы. Для устранения неполадки может потребоваться заменить одно или несколько этих устройств.
После подтверждения подключения компьютера к сети, когда индикаторы линка на сетевом адаптере сигнализируют о работающем подключении, компьютеру требуется IP-адрес. Большинство сетей настроено на автоматическое получение IP-адреса компьютера с локального сервера DHCP. Если у компьютера отсутствует IP-адрес, введите уникальный IP-адрес в окне свойств TCP/IP сетевой платы.
Для подключения маршрутизатора E2500 в первый раз выполните следующие действия.
Этап 1. На задней панели маршрутизатора Linksys E2500 доступно пять портов Ethernet. Подключите модем DSL или кабельный модем с порту с меткой Интернета. Логика коммутации устройства пересылает все пакеты через этот порт при связи с Интернетом и другими подключенными компьютерами. Подключите один компьютер к любому свободному порту для доступа к веб-странице настройки.
Этап 2. Включите высокоскоростной модем и подключите кабель питания к маршрутизатору. После того как модем установит подключение к поставщику услуг Интернета, маршрутизатор автоматически свяжется с модемом для получения сетевой информации от поставщика услуг, которая необходима для получения доступа к Интернету: IP-адреса, маски подсети и адреса сервера DNS. Индикатор Интернета загорается, обозначая наличие связи с модемом.
Этап 3. После того как установлена связь с модемом, необходимо настроить маршрутизатор для работы с устройствами в сети. Включите компьютер, подключенный к маршрутизатору. Индикатор сетевой платы на компьютере загорается, сигнализируя о наличии связи с маршрутизатором.
