1.9 Проверка панели на прогиб
Относительный прогиб панели равен:
f/l=5/384 qнорм lнорм4/E Iпр≤lp[1/150]
f=5*247,5*5,924/384*9*108*16465,76 *10-8 ≤ 592*(1/150)
2,67см ≤ 3,95 см- условие выполняется
2. Расчет жесткой балки постоянного сечения
2.1 Компоновка сечения
Проектируем клееную балку постоянного сечения с двух рядовым армированием пролетом 10,5 м склеенной из досок по сортаменту пиломатериалов( ГОСТ 8486-86) сечение черновой заготовки 50*225 мм.
Армирование балки производим для повышения ее несущей способности арматурой периодического профиля.
Дощатые заготовки брусков после фрезерования равна:
δ=50-5=45мм
А ширина равна: b=225-15=210 мм
По заданию высота сечения балок должна быть:
h=lp/8- lp/12
C учетом опоры расчетный пролет:
lp=10500-150=10350мм=10,35 м
Тогда высота сечения балки:
10350/8-10350/12=(862,5-1293,75) мм
Принимаем высоту сечения балки:
h=900 мм =0,9 м из n=20 брусков дощатых брусков высотой сечения 45 мм
При этих размерах выполняется условие устойчивости балки.
Армированную балку рассчитываем как упругое тело с учетом работы древесины в сжатой и растянутой форме.
В расчет вводится полное сечение элемента . В качестве материала используют сосну 2 сорта.

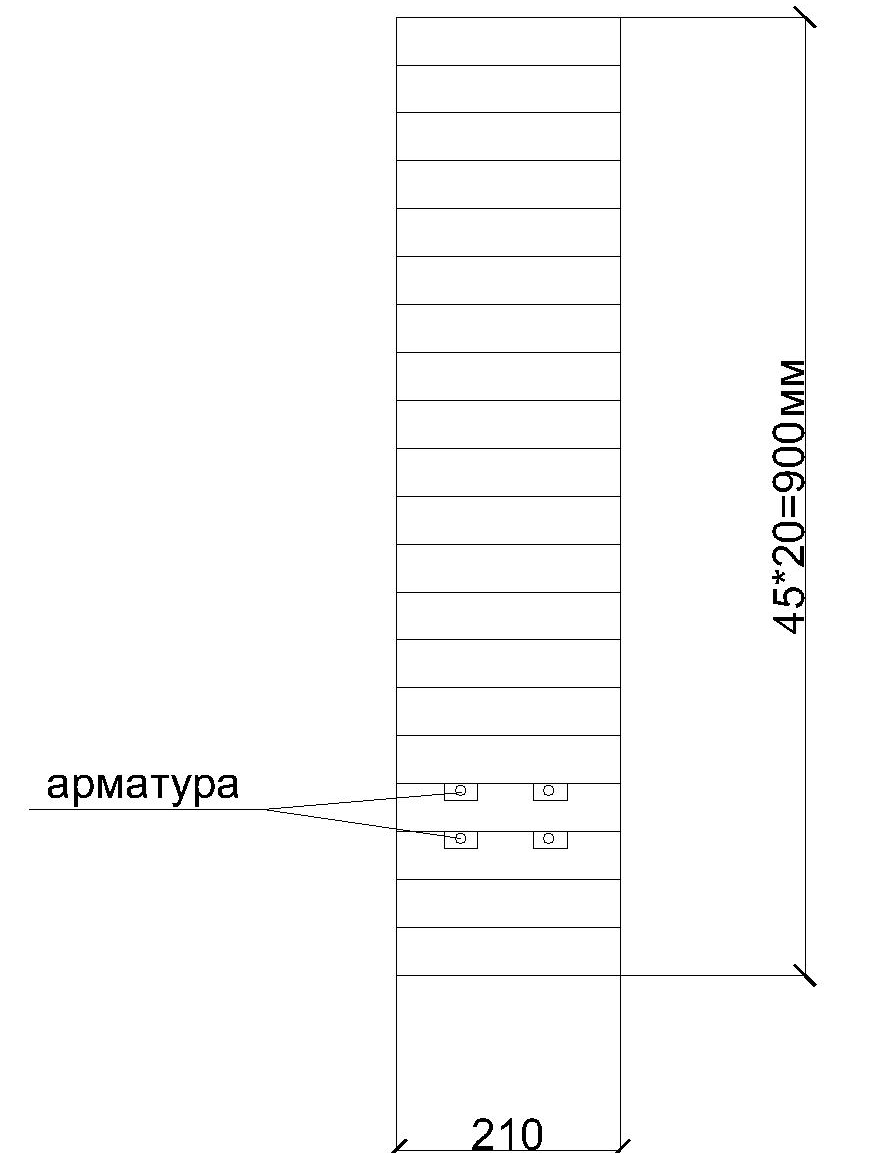

Рисунок 2.1- схема сечения клееной балки.
2.2 Определение расчетных характеристик древесины
Расчетные характеристики древесины, выполненной из 2 сорта, согласно СНиП 2-25-80.
Расчетное сопротивление древесины растяжению вдоль волокон:
Rдр.р=90 кг/см2
Расчетное сопротивление древесины сжатию вдоль волокон:
Rдр.с=150 кг/см2
Расчетное сопротивление древесины изгибу вдоль волокон:
Rдр.и=150 кг/см2
Расчетное сопротивление древесины скалыванию вдоль волокон:
Rдр.ск=15 кг/см2
Модуль упругости древесины:
Едр=100000 кг/см2
Модуль упругости арматуры:
Еар=200000МПа=2000000 кг/см2
2.3 Определение нагрузок действующих на балку
Таблица 2- Сбор нагрузок на балку
№ |
Наименование нагрузки |
Нормативная нагрузка кн/м2; кг/м2 |
Коэф. надежности по нагруз.γ |
Расчетная нагрузка кн/м2; кг/м2 |
1 1 |
Нагрузка от покрытия * 250,2*6=1501,2 |
1501,2 |
|
325,922*6=1951,2 |
2 |
Нагрузка от собственного веса балки 0,21*0,9*500= =94,5
|
94,5 |
1,1 |
103,95 |
Итого постоянная нагрузка |
1595,7 |
|
2055,15 |
2.4 Определение геометрических характеристик сечения балки
Момент инерции прямоугольного сечения клееной балки определяем по формуле:
Iдр=bh3/12,
Iдр=210*903/12=1275750 см4
Приведенный к древесине момент прямоугольного сечения при двух рядовом армирование равен:
Iпр= Iдр*1+4μη/1+μη, (2,1)
где: η = процент армирования древесины находится в пределах от 1 до 3.
η = коэффициент привидения арматуры и древесины определяется по формуле;
η =Eар/Eдр, (2,2)
Eар=2*106
η =2*106/1*105=20- коэффициент привидение арматуры к древесине.
Iпр=1275750*1+4*0,01*20/1+0,01*20=1063129 см3
Определяем геометрическое сопротивление сечения:
W=2 Iпр/h,
W= 2*1063129 /90=23625 см3
