Введение
Широкая сфера применения деревянных конструкций в современном строительстве обусловлена хорошими качественными характеристиками дерева и большими лесными богатствами России. Дерево – это отличный строительный материал, свойства которого позволяют изготавливать различные строительные детали, которые могут быть использованы в строительных работах различной сложности и специфики. С архитектурной и эстетической точки зрения деревянные конструкции вполне могут быть поставлены на первое место среди всех остальных конструкционных материалов. С каждым годом они все чаще применяются в малоэтажной застройке городов, а также жилом строительстве в сельской местности. Деревянные конструкции также часто используются для возведения объектов общественного назначения: кафе, клубов, развлекательных комплексов и т.д. Не меньшей популярностью пользуются деревянные элементы и для внутренней отделки. Технологии современного строительства также предполагают использование таких деревянных конструкций как: дверные блоки, оконные рамы, элементы полов, встроенной мебели и пр. Все деревянные конструкции должны быть изготовлены в условиях специализированных производственных цехов с соблюдением технологических особенностей производства. В строительстве промышленных объектов успешно используются клееные деревянные конструкции (КДК). Наравне с древесными плитами они являются прекрасным как конструкционным, так и отделочным материалом. Немалой популярностью пользуются изделия изготовленные с использованием деревопроизводных материалов: кухонные гарнитуры, шкафы. Нередко деревянные конструкции используются для возведения несущих каркасов спортивных и театральных зданий, школ, кинотеатров, складских помещений, библиотек и многих других объектов.
Пролет А- Б имеет длину 24 м перекрывается сегментной фермой склеенным верхом и металлическим нижним поясом. Пролет Б - В перекрыт клееной балкой с двухрядным армированием.
1 Расчет несущей ограждающей конструкции покрытия
1 1 Исходные данные
В данном курсовом проекте проектируется двухпролетное производственное здание в городе Пскове , который находится в третьем снеговом и во втором влажностном районе. Пролет А - Б имеет длину 24 м перекрывается сегментной фермой склеенным верхом и металлическим нижним поясом. Пролет Б - В перекрыт клееной балкой с двухрядным армированием.
Обшивка из водостойкой фанеры марки ФСФ сорта В/ВВ по ГОСТ 3916-69* с объемным весом γ= 700 кг/м3. Толщина листа фанеры δ=8мм(λ=0,15 Вт/м С). Ребра из сосновых досок второго сорта , клей марки ФРФ-50.
Утеплитель пенополистирол –толщиной δ=X мм по ГОСТ 9573-82*. Плотность утеплителя γ=100 кг/м3 ( λ= 0,042 Вт /м * С).
Параизоляция из полиэтиленовой пленки толщиной δ=0,2мм ( λ=0,28 Вт/м С).
Воздушная
прослойка над утеплителем - вентилируемая
вдоль панели. Кровля – утепленная из
рулонных материалов ( рубероид)
трехслойная. Первичный слой рубероида
наклеивают на заводе с применением
мастик повышенной теплостойкости и
механизированной прокатки слоя.
Оставшиеся два слоя наклеивают после
установки панели(δ=4
мм,λ=0,17
Вт/м
1 2 Теплотехнический расчет ограждающей конструкции покрытия
Нормами установлены три показателя тепловой защиты здания:
а) приведенное сопротивление теплопередаче отдельных элементов ограждающих конструкций здания:
б) санитарно- гигиенические , включающий температурный перепад между температурами внутреннего воздуха и на поверхности ограждающих конструкций и температуру на внутренней поверхности, выше точки росы:
в) удельный расход тепловой энергии на отопление здания величинами теплозащитных свойств различных видов ограждающих конструкций зданий с учетом объемно-планировочных решений зданий и выбора систем поддерживающих микроклимат для достижения нормируемого значения этого показателя.
Требования тепловой защиты здания будут соблюдены , если в общественных зданий будут соблюдены требования показателей групп «а» и «б» или «б» и «а» а в зданиях производственного назначения – показателей групп «а» и «б».
Теплотехнический расчет выполняется с учетом климатических данных с целью выбора наиболее целесообразных наружной панели покрытия здания, удовлетворяющей теплотехническим требованиям.
Расчет панели покрытия для производственного здания для города Псков.
Определяем зону влажности, к которой относится район строительства, где расположен строительный объект: г Псков зона влажности- нормальная.
Определяем параметры воздуха внутри производственных зданий из условий комфортности:
- для холодного периода года для производственных зданий:
t=16-18 C и φ=55%.
- для теплого периода года для производственных зданий :
t= 18-20 C и φ=55%.
В связи с этим по СНиП 23-02-2003 режим помещений принимается нормальный.
Условия эксплуатации ограждающих конструкций –А.
Выбираем конструкцию панели в метрах всех слоев многослойной конструкции с внутренним утеплителем ( см.рис 1)

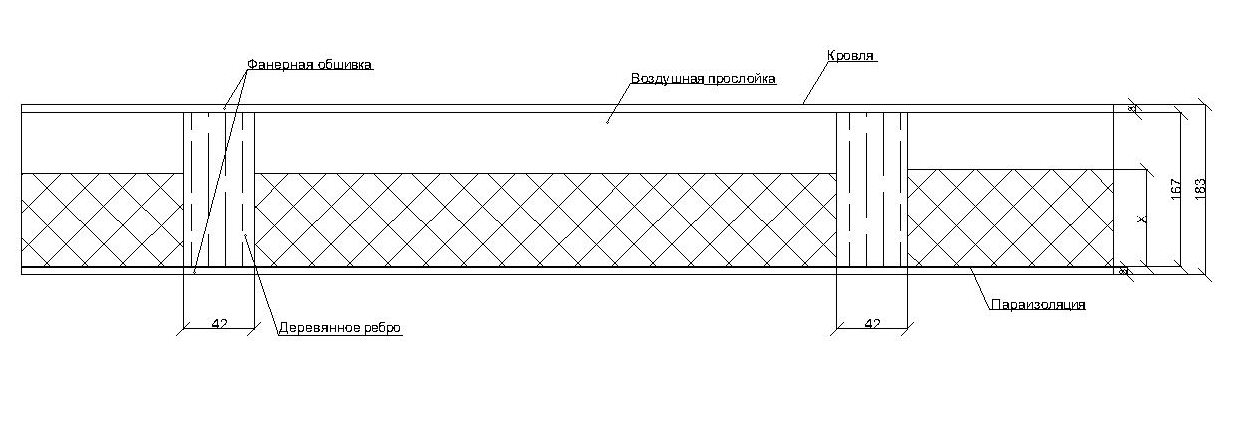

Рисунок 1.1- схема покрытия
1 СЛОЙ: Три слоя рубероида (δ1=0,012 м, λ1=0,17 Вт/м С);
2 СЛОЙ: Верхний слой фанеры(δ2=0,008 м, λ2=0,15 Вт/м С);
3 СЛОЙ: Теплоизоляционный слой ( γ= 100 кг/м3, δ3=Х м, λ3= 0,042 Вт/м С);
4 СЛОЙ: Слой пароизоляции из полиэтиленовой пленки (δ4=0,0002 м, λ4=0,28 Вт/м С):
5 СЛОЙ: Нижний слой фанеры ( δ5=0,008 м ,λ5=0,15 Вт/м С)
Устанавливаем температуру наиболее холодной пятидневки text среднюю температуру tht и продолжительность отопительного периода zht. Для города Псков text=-26 С, для производственных зданий
tht=-1,6С , zht= 212сут.
Находим градусо-сутки отопительного периода Dd C сут по формуле;
Dd=( tint-tht) zht , (1.1)
где tint= 20 С – расчетная средняя температура внутреннего воздуха здания ,принимаемая для расчета ограждающих конструкций группы зданий.
tht=-1,6 С – средняя температура наружного воздуха;
zht=212 сут- продолжительность отопительного периода со средней суточной температурой наружного воздуха не более 8 С.
Dd =(20- (-1,6)) 212=4854,8 С сут.
Находим нормируемые значения сопротивления теплопередаче
Rreq, м2 С/Вт в зависимости от градусо-суток района строительства для производственных зданий, используя формулу;
Rreq=a Dd+b, (1.2)
Rreq = 0,00025 4597,2+1,5=2,6493 м2 С/Вт.
Сопротивления теплопередаче R0, м2 С/Вт ограждающей конструкции с однородными слоями определяется по формуле;
R0=Rsi+Rk+Rse, (1.3)
где Rsi=1/α=1/8,7 Вт/м2 С- коэффициент теплопередачи внутренней поверхности ограждающей конструкции (αint=8,7Вт/ м2 С);
Rse=1/α=1/23 Вт/м2 С –коэффициент теплопередачи наружной поверхности ограждающей конструкции для условий холодного периода (αint=23 Вт/ м2 С);
Rk-термическое сопротивление ограждающей конструкции последовательно расположенными однородными слоями, м2 С/Вт.
Термическое сопротивления ограждающей конструкции Rk с последовательно расположенными однородными слоями следует определить как сумму термических сопротивлений отдельных слоев
определяется по формуле;
Rk= R1+R2+…..Rn+Rat , (1.4)
где R1, R2, Rn –термическое сопротивление отдельных слоев ограждающей конструкции;
Rat- термическое сопротивление замкнутой воздушной прослойки м2 С/Вт.
Сопротивление для однослойной ограждающей конструкции следует определить по формуле:
R=δ/λ, (1.5)
где δ-толщина расчетного слоя м;
λ-расчетный коэффициент теплопроводности материала слоя,
Вт/ м С.
Проводим проверочный расчет на выполнения условий R0> Rreq для выбранной конструкции покрытия;
R0=1/8,7+δ1/λ1+ δ2/λ2+X/λ3+ δ4/λ4+ δ5/λ5+1/23= Rreq (1.6)
Rreq=2,65 м2С/Вт;
R0=1/8,7+0,012/0,17+0,008/0,18+Х/0,042+0,0002/0,28+0,008/0,18+0,18+1/23=2,65 м2 С/Вт;
R0=0,115+0,071+0,044+Х/0,042+0,0007+0,044+0,044+0,043=2,65м С/Вт;
Х/0,042+0,3097=2,65=>Х=0,1 м
Следовательно , принимаем для панели покрытия утеплитель толщиной 10 см. Значит,
R0=0,115+0,071+0,044+0,10/0,042+0,007+0,044+0,043=3,1м2С/т;
R0=2,7м2С/Вт>Rreq=2,65м2С/Вт, следовательно условия выполняется.
Определяем санитарно-гигиенический показатель покрытия.
Расчетный температурный период ∆t0 C между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции не должен превышать нормируемых величин ∆tn и определяется по формуле:
∆t0=n (tint-text)/ R0 α , (1.7)
где n=1- коэффициент, учитывающий зависимость положения наружной поверхности ограждающей конструкций по отношению к наружному воздуху:
∆tn=0,8 (tint-td) (1.8)
∆tn =0,8 (20-8,83)=8,9 С > 6,0 C, значит принимаем ∆tn= 6,0 С.
∆t0= 1,0 (20-(-26))/2,7 8,7=1,95 < 6,0
Проверяем возможность выпадения конденсата на внутренней поверхности ограждения.
Определяем температуру точки росы при tint=20 С и относительной влажности φint=40%, которая равна td=8,83 С. Температуру ῐs однородной ( без теплопроводных включений) ограждающей конструкции , имеющей сопротивления теплопередаче R0 определяем по формуле;
ῐsi= tint-n(tint- text)/( R0 αint)
ῐsi=20-(1,0 (20-(-26)/ 2,7 8,7)=18 C > td=8,83 С.
Температура однородной ограждающей конструкции больше температуры точки росы, следовательно, толщина утеплителя выбрана правильно и выпадение конденсата не произойдет.
