3. Расчет фермы

3.1 Определение геометрической характеристики фермы

Ферма проектируется с клееным верхом и металлическим нижним поясом, пролетом 21м с шагом несущих конструкций 6м. Коэффициент собственного веса фермы от 4 до 7.

Расчетный пролет фермы равен:

= 2100-200 = 19800 мм

3.2 Сбор нагрузок на ферму

= 45,77/0,374 = 61.85 кг/м²

= 51,53/0,374 = 137,78 кг/м²

= 6,04 кг/м²

кг/м²

^{Таблица 3 - Сбор нагрузок на ферму}

№	Наименование нагрузки	Нормативная нагрузка, кг/м2	Коэф. γ над. по нагр.	Расчетная нагрузка
А. Постоянные нагрузки
1.	Нагрузка от крыши	61.85		137,78
2.	Нагрузка от собственного веса фермы	6,04	1,1	6,64
3.	Итого:	67.89		144.44
Б. Временные нагрузки
1.	Снеговая нагрузка	168		168
2.	Длительная кратковременная нагрузка	70	1,2	84
3.	Итого:	238		252
Полная нагрузка
	Итого:	305,89		396.44

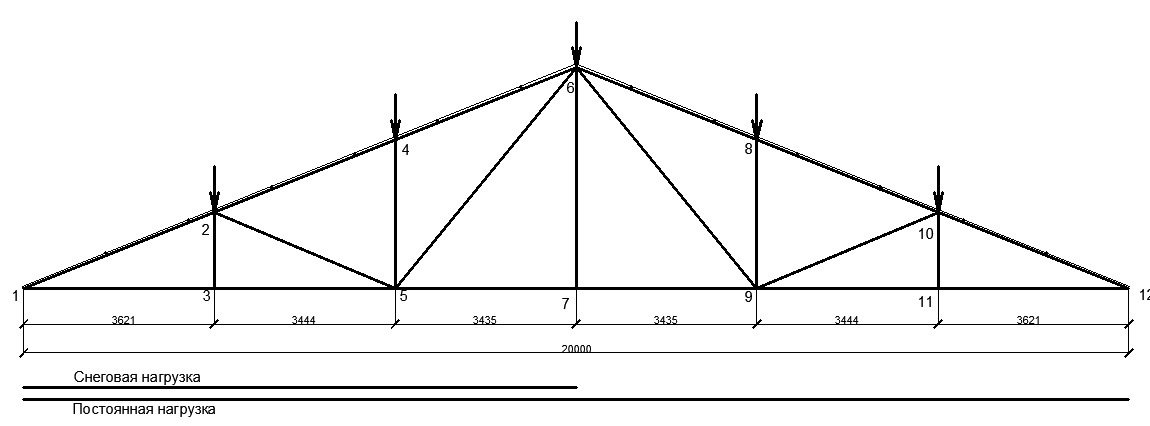

Все нагрузки приложены к верхнему поясу фермы в узлах 2,4,6,8,10.

Расчетная нагрузка в узлах фермы по верхнему поясу в сочетании 1 (постоянная и снеговая нагрузка во всем пролете) равна:

Р₂=(3,9+3,7/2)*6*518,47=17,887 кН

Р₄=(3,7/2+3,7/2)*6*518,47=11,51 кН

Р₆=(3,7/2+3,7/2)*6*518,47=11,51 кН

Расчетная нагрузка в узлах фермы по верхнему поясу в сочетании 2 (постоянная во всем пролете, а снеговая только слева) равна:

P₈=(3,7/2+3,7/2)*6*(518,47-320) = 4,406 кН

P₁₀=(3,7/2+3,9)*6*(518,47-320) = 6,847 кН

^{Таблица 3 - Сбор нагрузок на ферму}

№	Наименование нагрузки	Нормативная нагрузка, кг/м2	Коэф. γ над. по нагр.	Расчетная нагрузка
А. Постоянные нагрузки
1.	Нагрузка от крыши	93,34		105,63
2.	Нагрузка от собственного веса фермы	8,04	1,1	8,84
3.	Итого:	101,38		114,47
Б. Временные нагрузки
1.	Снеговая нагрузка	168		201.6
2.	Длительная кратковременная нагрузка	70	1,2	84
3.	Итого:	238		285.6
Полная нагрузка
	Итого:	339,38		400,07

Все нагрузки приложены к верхнему поясу фермы в узлах 2,4,6,8,10.

Расчетная нагрузка в узлах фермы по верхнему поясу в сочетании 1 (постоянная и снеговая нагрузка во всем пролете) равна:

Р₂=(3,9/2+3,7/2)*6*518,47=9,13 кН

Р₄=(3,7/2+3,7/2)*6*518,47=8,93 кН

Р₆=(3,7/2+3,7/2)*6*518,47=8,93 кН

Расчетная нагрузка в узлах фермы по верхнему поясу в сочетании 2 (постоянная во всем пролете, а снеговая только слева) равна:

P₈=(3,7/2+3,7/2)*6*(518,47-320) = 3,625 кН

P₁₀=(3,7/2+3,9/2)*6*(518,47-320) = 3.781 кН
