Министерство образования и науки РФ

Волгоградский Государственный Технический Университет

Кафедра «Автомобильные перевозки»

Семестровая работа

по дисциплине «Транспортно-складские комплексы»

Выполнил:

Студент гр. АТ-416

Слета А. А.

№ зачетной книжки 20090356

Проверил:

ст.пр. Ковалев А.М.

Волгоград, 2014г

Задание

Необходимо рассчитать грузопотоки ТСК, определить параметры участков хранения грузов, рассчитать запас хранения и параметры складов по 1 и 2 вариантам, определить потребное количество подъемно-транспортого оборудования, технико-экономические показатели и эффективность перегрузочного процесса.

Структурная схема транспортно-складского комплекса, а также схема грузопотоков ТСК представлены соответственно на рисунках 1 и 2.

Q_вх

Погрузочно-разгрузочный фронт (вагоны)

Зона приема груза

Зона хранения груза

Комплектация

Зона выдачи груза

Погрузочно-разгрузочный фронт (автомобили)

Q_вых

Рис.1. Структурная схема транспортно-складского комплекса

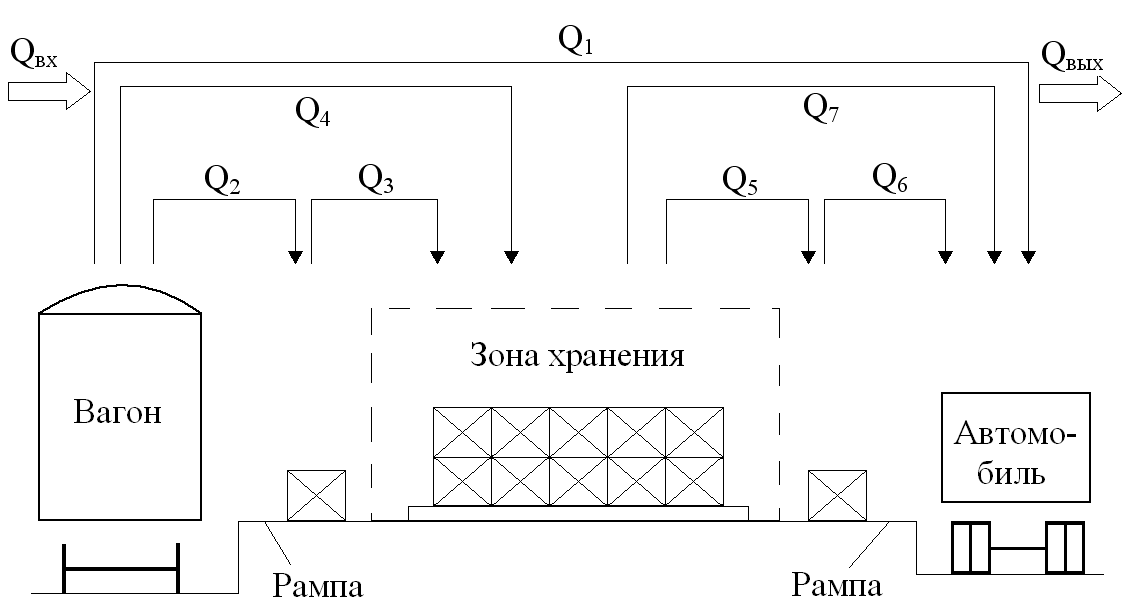

Рис.2. Схема грузопотоков при перегрузке груза с одного вида транспорта на другой через склад

На рисунке 2 показаны следующие грузопотоки ТСК:

Q₁ –суточный объем груза, перегружаемого из внешнего транспорта (вагонов) на внешний транспорт (автомобили) (это называется прямой вариант);

Q₂ – суточный объем груза, перемещаемого с внешнего транспорта на участок временного хранения;

Q₃ – суточный объем груза, перемещаемого с участка временного хранения в зону хранения;

Q₄ – суточный объем груза перемещаемого с внешнего транспорта в зону хранения;

Q₅ – суточный объем груза, перемещаемого из зоны хранения на участок временного хранения;

Q₆ – суточный объем груза, перемещаемого с участка временного хранения на внешний транспорт;

Q₇ - суточный объем груза, перемещаемого из зоны хранения на автомобильный транспорт.

1. Исходные данные для проектирования транспортно-складского комплекса

1. Годовой грузопоток Q_г = 40000 + 1000N₁=40000+1000*8=46000 т/год.

Здесь N₁=6 – последняя цифра номера зачетной книжки.

2. Срок хранения груза Т_хр = 7 + N₂=7+2=9, дней.

Здесь N₂=5 – предпоследняя цифра номера зачетной книжки.

3. Виды грузов и их габаритные размеры:

а) телевизоры	- 400x300x120 мм;
б) приборы	- 300x400x120 мм;
в) в/магнитофоны	- 200x160x120 мм.

4. Объемная плотность грузов: а) и б) – 0,6 т/м³,а груза в) – 0,5 т/м.

5. Размер поддона стандартный 800х1200 мм.

6. Виды транспорта: груз прибывает ж/д транспортом, а вывозится – автомобильным.

7. Варианты средств механизации в хранилище, определяющие сравниваемые варианты технологических схем:

1-й вариант - стеллажный кран штабелер;

2-й вариант - электроштабелер.

Для выгрузки груза из вагонов и доставки груза к хранилищу используется электропогрузчик.

2. Расчет грузопотоков тск

2.1 Расчет полных суточных грузопотоков прибытия и отправления:

- по прибытию грузов на ТСК

т/сут

- по отправлению грузов с ТСК

т/сут

где: Q_г – годовой грузопоток (см. исходные данные);

Т_пр,отп – число суток работы ТСК по приему (отправлению) грузов. Прием грузов осуществляется весь год без выходных дней: Т_пр = 365 дней, а отправление с перерывами T_отп = 262 дней.

К_{нер.п,о.} – коэффициент суточной неравномерности прибытия ;

К_нер.о. – коэффициент суточной неравномерности отправления;

(К_нер.п = 1.2, К_нер.о.= 1.1).
