5. Расчет и конструирование стальных стропильных ферм

    1. Определение нагрузок

      1. Постоянные нагрузки

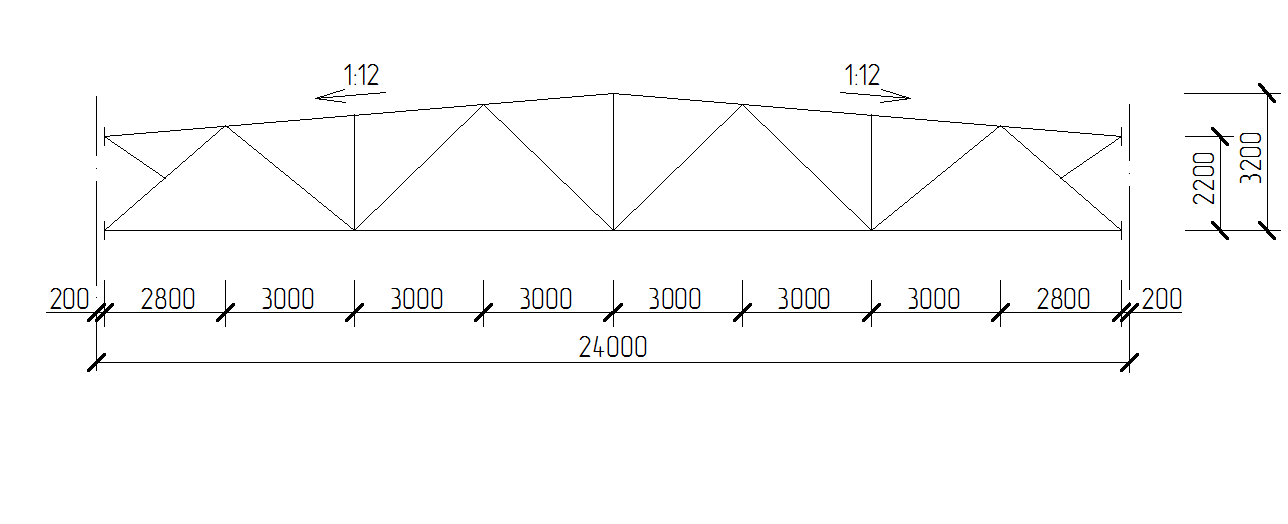

Рис 10. Стропильная ферма.

Нагрузки от собственной массы 1 м2 кровли определяется по фактическому составу, учитывая собственную массу стропильных ферм и связей (табл. 1).

Величина сосредоточенной силы от постоянных нагрузок определяется с учетом грузовой площади b×d, где b – шаг ферм; d – длина панели верхнего пояса:

(51)

Где

нагрузка от собственной массы металлоконструкций покрытия;

постоянная расчетная нагрузка от покрытия.

      1. Снеговая нагрузка

Расчетная интенсивность снеговой нагрузки равна:

(52)

При бесфонарных зданиях нагрузки во всех узлах будут одинаковы и равны:

(53)

    1. Определение опорных моментов

В опорных сечениях ферм, являющихся ригелями рам с жесткими узлами, возникают изгибающие моменты. Для выявления дополнительных усилий в раскосах и приопорной панели верхнего пояса рассматриваются – Млевmax и соответствующий момент на правой опоре – Мпрсоот, вычисляемый для тех же нагрузок. Здесь – Mлевmax принимается по таблице расчетных комбинаций усилий для колонны левого ряда (из условия равновесия узла сопряжения ригеля со стойкой).

Для определения отрицательных опорных моментов ригеля рассматриваются два вида основных сочетаний:

  1. Постоянная и одна наиболее неблагоприятная временная нагрузка с коэффициентом сочетаний (Р-торможение крана на колонне и D- давление крана);

(54)

(55)

(56)

(57)

  1. Постоянная и две кратковременные нагрузки (ветровая, торможение от тележки и давление крана на колонну) с коэффициентом .

(58)

(59)

(60)

(61)

Расчетные моменты в опорных сечениях фермы

Таблица 9.

471,1

-143,6

1607,9

-810,6

№ загружения

1,3,6

1,4,8

1,3,5

1,4,7

666,22

113,04

-1802,9

-1085,3

№ загружения

1,3,6,9

1,4,8,9

1,3,5,10

1,4,7,10

    1. Определение расчетных усилий в стержнях фермы

Для определения расчетных усилий с учетом сочетания нагрузок усилия в стержнях ферм определяют от каждой нагрузки в отдельности. Для симметричных ферм в таблицу включают только стержни одной половины фермы.

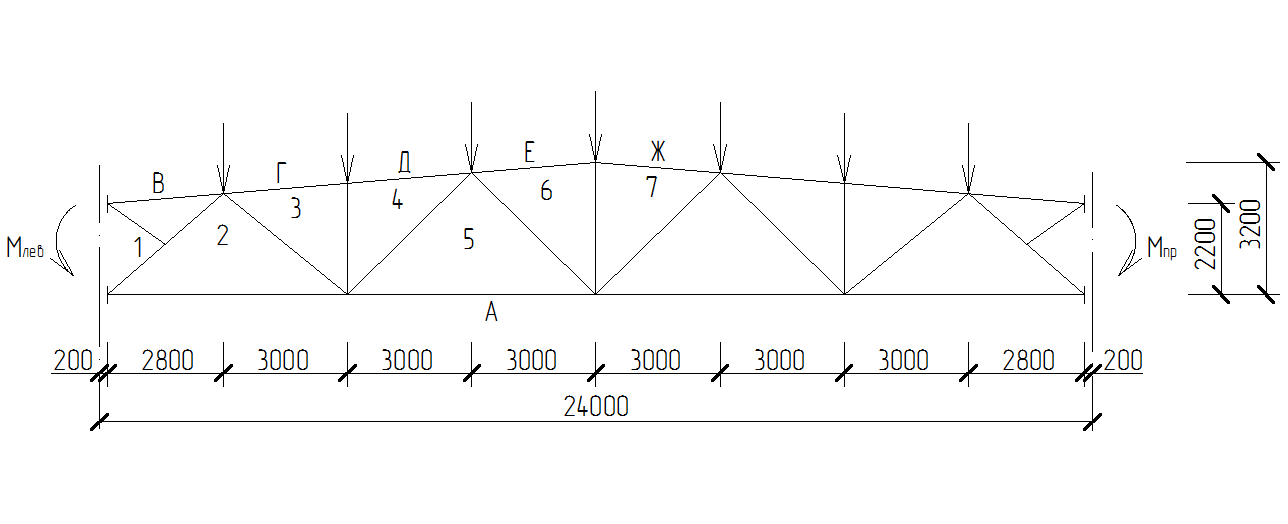

Рис 11. Стропильная ферма с пронумерованными стержнями.

Таблица 10.

Расчетные усилия в стержнях фермы

Элемент

Обозначение стержня

Усилия от единичных сил

Усилие от постоянной нагрузки

Р=111,31кН

Усилие от снеговой н-ки

Pc=96,768кН

Усилия от опорных моментов

Млев= -1802,9, Мпр= -1085,3

Расчетные усилия в кН

S1

Р=1

S2

Млкв=-1

S3

Мпр=-1

ψ=1

ψ=0,9

S2· Млев

S3· Мпр

9+10

№ загр.

+ раст.

- сжат.

1

2

3

4

5

6

7

8

9

10

11

12

13

Верх. пояс

В1

0

+0,470

0

0

0

0

-847,363

0

-847,363

11

-435,71

Г3,

Д4

-6,484

+0,290

+0,09

-721,73404

-627,44371

-564,69934

-522,841

-97,677

-620,518

6,7

-912,694

Е6

-7,367

+0,160

+0,16

-820,02077

-712,88986

-641,60087

-288,464

-173,648

-462,112

6,7

-1026,781

Нижн. пояс

А2

+3,401

-0,37

-0,05

378,56531

329,10797

296,19717

667,073

54,265

721,338

6,7

+584,705

А5

+7,457

-0,22

-0,13

830,03867

721,59898

649,43908

396,638

141,089

537,727

6,7

+1040,577

Раскосы

1-2

-5,323

-0,13

+0,07

-592,50313

-515,09606

-463,58646

234,377

-75,971

158,406

6,7

-754,914

2-3

+3,139

+0,11

-0,06

349,40209

303,75475

273,37928

-198,319

65,118

-133,201

6,7

+419,397

4-5

-1,384

-0,10

+0,05

-154,05304

-133,92691

-120,53422

180,29

-54,265

126,025

6,7

-183,775

5-6

-0,116

+0,08

-0,04

-12,912

-11,225

-10,102

-144,23

43,412

-100,82

6,7

-24,323

Стойки

3-4

-1,00

0

0

-111,31

-96,768

-87,091

0

0

0

6,7

-136,4

6-6

+0,224

+0,03

+0,03

24,933

21,676

19,508

-54,087

-32,559

-86,646

6,7

+34,108

Расчетные усилия в стержнях фермы выполнены в программе «кристалл»
