Расчет решетки подкрановой части колонны
Поперечная сила в сечении колонны: Qmax = -184,74кН.
Условная поперечная сила:
(206)
Расчет решетки проводим на Qmax
Усилие сжатия в раскосе:
(207)
(208)
Требуемая площадь раскоса:
(209)
Принимаем ∟ 90 8; Ауг=13,9 см2, imin=1,77см.
(210)
(211)
Напряжение в раскосе:
(212)
Проверка устойчивости колонны в плоскости действия момента как единого стержня
Геометрические характеристики сечения:
(213)
(214)
(215)
(216)
Приведенная гибкость:
(217)
1 = 27 при = 450 … 600– по таблице 7 СНиП II – 23 – 81.
Для комбинации усилий, догружающих наружную ветвь (сечение 4-4),
(218)
φbn=0,454;
(219)
Для комбинации усилий, догружающих подкрановую ветвь(сечение 3-3),
(220)
φbn=0,463;
(221)
Устойчивость сквозной колонны как единого стержня из плоскости действия момента проверять не нужно, т.к. она обеспечена проверкой устойчивости отдельных ветвей.
Расчет и конструирование узла сопряжения верхней и нижней частей колонны
Давление крана: Dmax=2823,3 кН.
Расчетные усилия: N2=1410,12 кН, M3=-166,26 кН·м., (ш2),
N2=1387,7 кН, M3=1105,43 кН·м. (ш1).
(222)
(223)
(224)
(225)
(226)
(227)
Толщину стенки траверсы определяем из условия сжатия:
(228)
(229)
Принимаем tтр = 1,8 см.
Усилие во внутренней полке верхней части колонны:
(230)
Длина шва крепления вертикального ребра траверсы к стенке траверсы:
(231)
(232)
Для расчета шва крепление траверсы к подкрановой ветви (f3) составляем комбинацию, дающую наибольшую опорную реакцию траверсы:
(233)
(234)
Требуемая длина шва:
(235)
Из условия прочности стенки подкрановой ветви в месте крепления траверсы определяем высоту траверсы hтр:
(236)
Принимаем hтр = 140см , т.к. hтр > ½ bн.

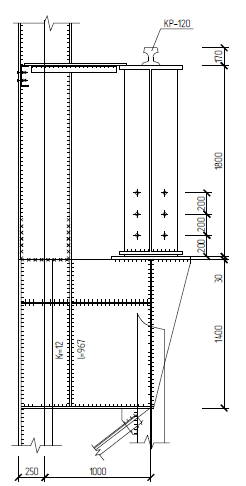

Рис. 23 узел сопряжения верхней и нижней части колонны
Расчет и конструирование базы колонны
Ширина нижней части колонны превышает 1м, поэтому проектируем базу раздельного типа.
Расчетные комбинации усилий в нижнем сечении колонны:
M = 3264,77кH м; N = -4748,5кH (нар. ветвь);
М = -1960,7кH м; N = -2624,5кH (подкр. ветвь).
Усилия в ветвях колонны:
(237)
(238)
База наружной ветви
Требуемая площадь плиты:
(239)
По конструктивным соображениям свес плиты С2 должен быть не менее 4см.
Тогда:
(240)
Принимаем В = 90см.
(241)
Принимаем Lтр = 66см.
(242)
Среднее напряжение в бетоне под плитой:
(243)
Из условия симметричного расположения траверс относительно центра тяжести ветви расстояние между траверсами в свету равно:
(244)
(245)
Определяем изгибающие моменты на отдельных участках плиты:
участок 1. [консольный свес с = с1 =11,44см]
(246)
участок 2. [консольный свес с = с2 = 10см]
(247)
участок 3. [плита, опертая на четыре стороны]
(248)
(249)
участок 4. [плита, опертая на четыре стороны]
(250)
(251)
Принимаем для расчета Мmax = M3 = 64 кН · см.
Требуемая толщина плиты:
(252)
Принимаем tпл = 40мм.
Высоту траверсы определяем из условия размещения шва крепления траверсы к ветви колоны.В запас прочности все усилия в ветви передаем на траверсы через 4 угловых шва. Сварка полуавтоматическая d=1.4мм, Kf=1,2мм.
Требуемая длина шва:
(253)
Принимаем hтр = 70см.
Для определения анкерных болтов принимаю следующие комбинации усилий:
(254)
(255)
Принимаем 4 42 сталь марки ВСт2кп3 по ГОСТ 380-71** с Аbn = 11,20 см2.

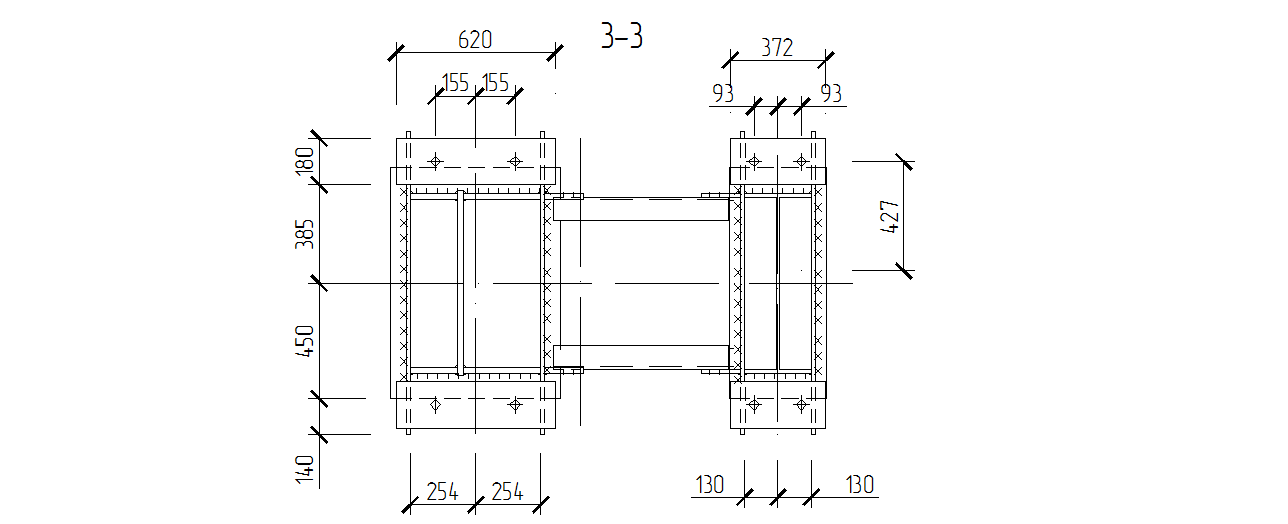

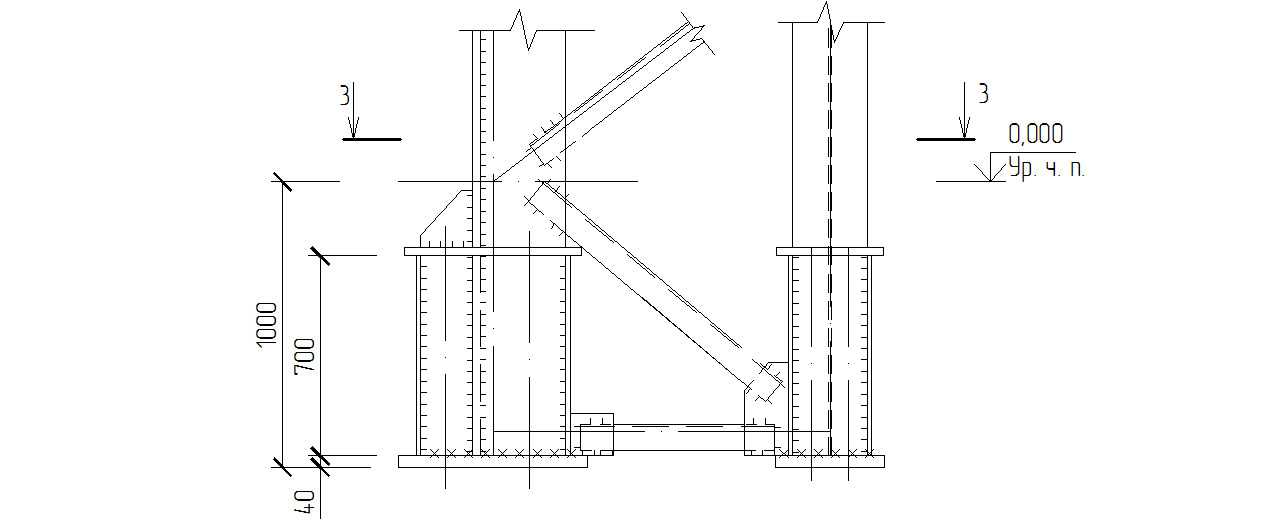

Рис. 23 узел базы колонны
