Расчет и конструирование узлов укрупнительного стыка
Для фермы пролетом 24 м рассчитывают два узла укрупнительного стыка –верхний и нижний.
Верхний укрупнительный стык.
Стык горизонтальных полок поясов осуществляют с помощью листовых накладок. Размеры сечения горизонтальных накладок и фасонки подбирают из условия их равнопрочности с перекрываемыми вертикальными и горизонтальными полками пояса по методике расчета заводского стыка.
Из конструктивных соображений имеем:
(110)
(111)
Толщина накладки:
(112)
(113)
Прочность фасонки определяется:
, (114)
где hф = 300мм - высота фасонки;
tф = 14мм - толщина фасонки;
bf = 140мм - высота вертикальной полки уголка;
tf = 12мм- толщина полки уголка
,
(115)
откуда:
,
(116)
Условие выполняется.
Длину сварных швов, прикрепляющих накладки к полкам уголков по одну сторону от узла, определяю по формуле:
(117)
(118)
(119)
Полученный шов распределяем вдоль пера и по скосу.

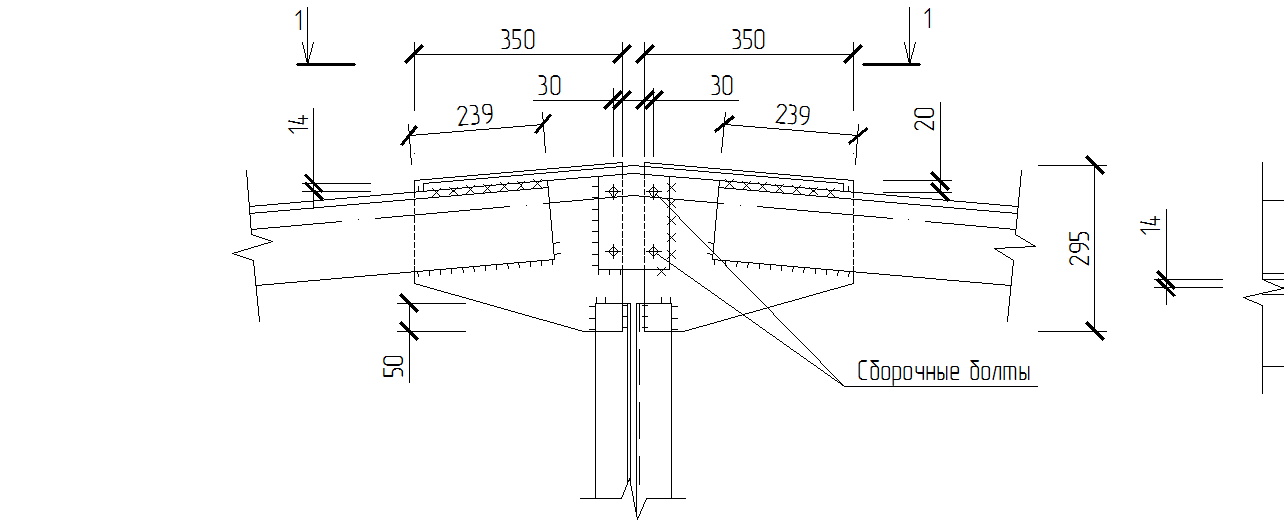

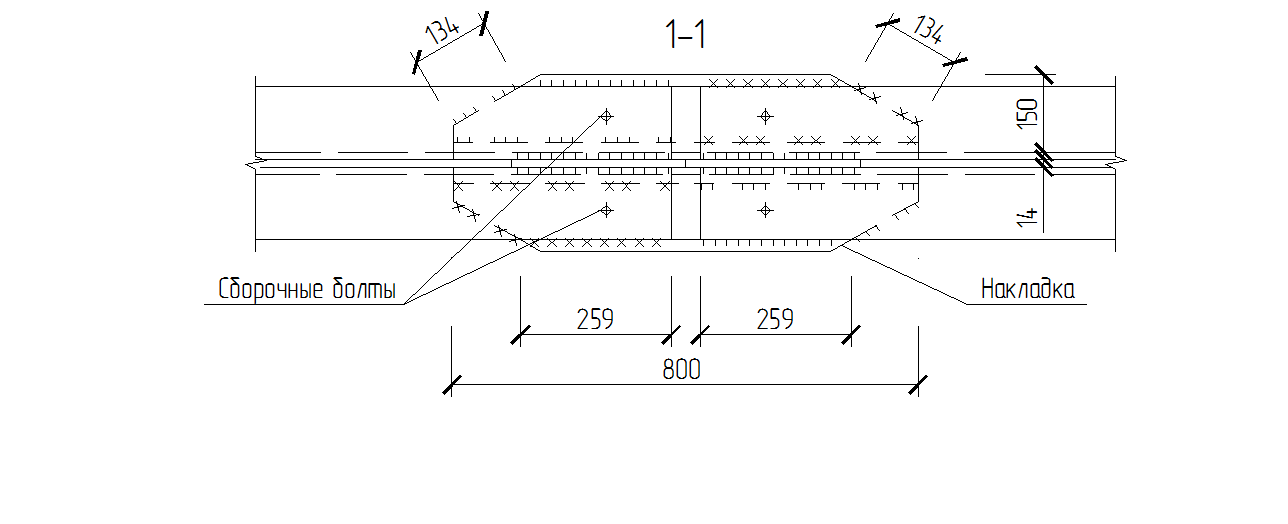

Рис. 19 Верхний укрупнительный стык.
Нижний укрупнительный стык.
Из конструктивных соображений имеем:
(120)
(121)
Толщина накладки:
(122)
По ГОСТ 82-70* принимаем tн = 16(мм).
(123)
Прочность фасонки определяется:
, (124)
где hф = 250мм - высота фасонки;
tф = 14мм - толщина фасонки;
bf = 125мм - высота вертикальной полки уголка;
tf = 12мм- толщина полки уголка
, (125)
откуда:
,
(126)
Условие выполняется.
Длину сварных швов, прикрепляющих накладки к полкам уголков по одну сторону от узла, определяю по формуле:
(127)
(128)
(129)
Полученный шов распределяем вдоль пера и по скосу.

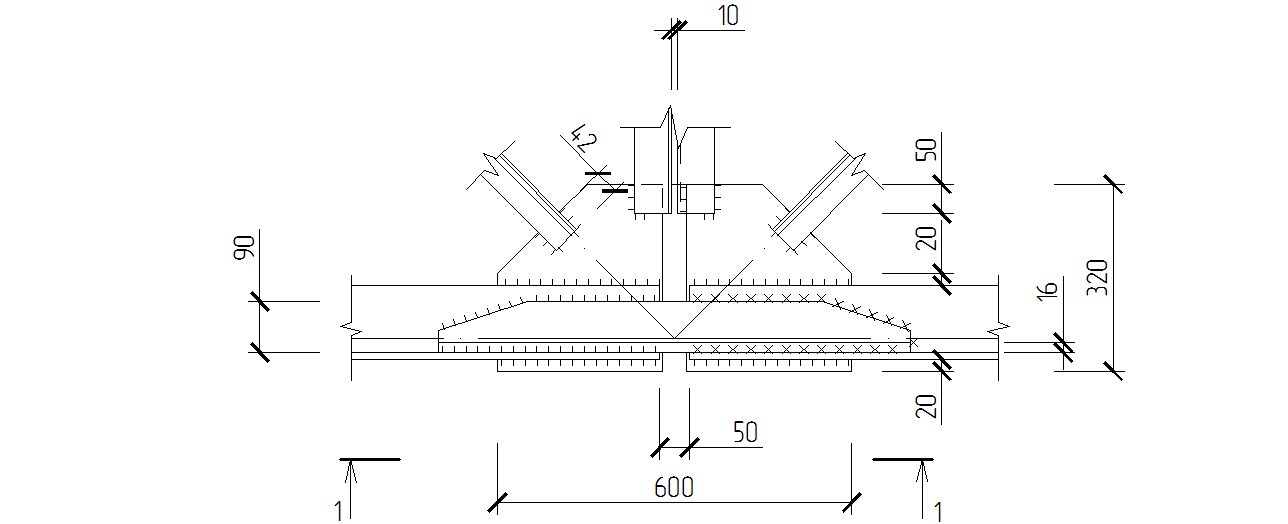

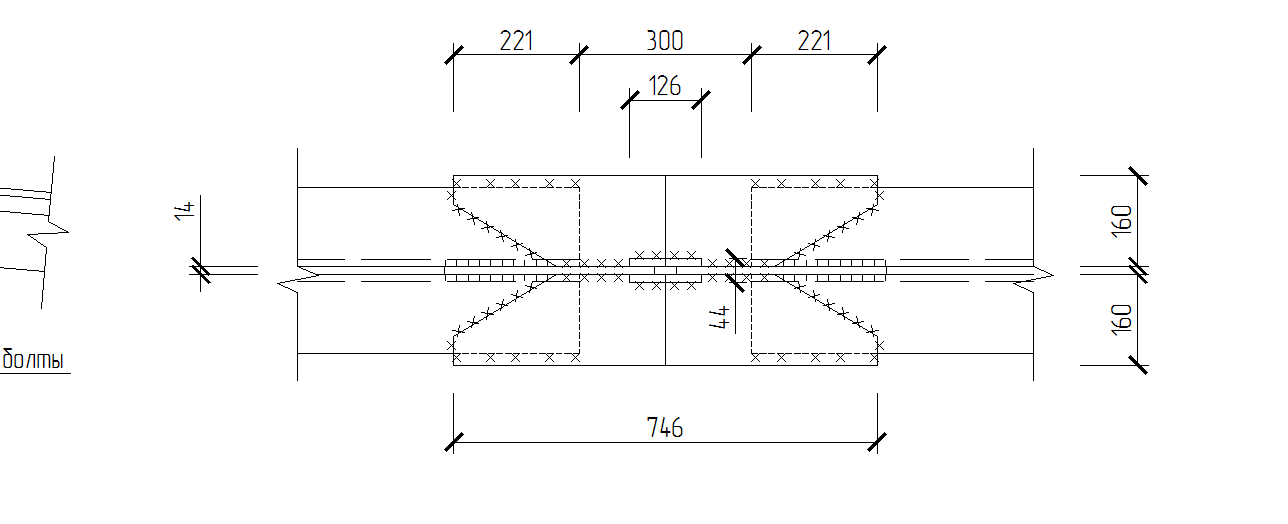

Рис. 20 Нижний укрупнительный стык.
7. Расчет колонны.
Требуется подобрать сечения сплошной верхней и сквозной нижней частей колонны однопролетного производственного здания
Расчетные усилия
Таблица 13.
Усилия |
Верхняя часть колонны |
Нижняя часть колонны |
||
1-1 сеч-е. |
2-2 сеч-е. |
3-3 сеч-е. |
4-4 сеч-е. |
|
М (кН·м) |
-1316,1 |
1105,43 |
-1637,2 |
3264,77 |
N (кН) |
1087,7 |
441,15 |
-4027,5 |
-4748,5 |
Q (кН) |
-444,66 |
441,15 |
-256,97 |
-184,74 |
Определение расчетных длин колонны
(130)
(131)
В однопролетной раме с жестким сопряжением ригеля с колонной верхний конец колонны закреплен только от поворота 1 = 2; 2 = 3 (по табл. 14.1 [2]);
Расчетные длины для верхней и нижней частей колонны в плоскости рамы определены по формуле:
(132)
(133)
Расчетные длины из плоскости рамы для нижней и верхней частей рамы равны:
(134)
(135)
