18. Температура в конце впуска

Т_а = (T_o + ΔT + γ_r·T_r) / (1 + γ_r ):

Т_а(n_min) = (293 + 15,228+ 0,0416·900) / (1 + 0,0416) = 331,862 К;

Т_а(n_М) = (293 + 11,234 + 0,0370· 975) / (1 + 0,0370) = 328,167 К;

Т_а(n_N) = (293 + 6 + 0,03715·1040) / (1 + 0,03715) = 325,542 К;

Т_а(n_max) = (293 + 4,914 + 0,0383·1045) / (1 + 0,0383) = 325,472 К.

19. Коэффициент наполнения

η_υ = (T_o / (T_o + ΔT))·(1 / ε – 1)·(1 / P_o)·(φ_доз· ε · Pа – φ_оч ·P_r):

η_υ (n_min) = (293 / (293 + 15,228)) · (1 / (10 – 1) · (1 / 0,1) · (0,96 ·10·0,099632 – – 1·0,10368) = 0,9007;

η_υ (n_M) = (293 / (293 + 11,234)) · (1 / (10 – 1) · (1 / 0,1) · (1,03·10·0,096279 – – 1·0,10530) = 0,9485;

η_υ (n_N) = ( 293 / ( 293 + 6 )) · ( 1 / (10 – 1) · ( 1 / 0,1 ) · ( 1,11· 10 · 0,08659 – – 1·0,10999) = 0,9267;

η_υ (n_max) = (293 / (293 + 4,914)) · (1 / (10 – 1) · ( 1 / 0,1) · (1,12 · 10·0,083828 – – 1·0,11134) = 0,9043;

Таблица 2

Результаты расчетов процесса впуска

Параметр	nmin	nM	nN		nmax
n, min–1	945	3005	5705		6265
α	0,90	1	1		0,96
Tr	900	975	1040		1045
Pr	0,10368	0,10530	0,10999		0,11134
ΔT	15,228	11,234	6		4,914
ΔPа	0,000368	0,003721	0,013410		0,016172
Pа	0,099632	0,096279	0,08659		0,083828
φдоз	0,96	1,03		1,11	1,12
γr	0,0416	0,0370		0,03715	0,0383
Та	331,9	328,2		325,5	325,47
ηυ	0,9007	0,9485		0,9267	0,9043

Процесс сжатия

20. Средний показатель адиабаты (k1) (рис. 2. «Номограмма определения показателя адиабаты сжатия»).

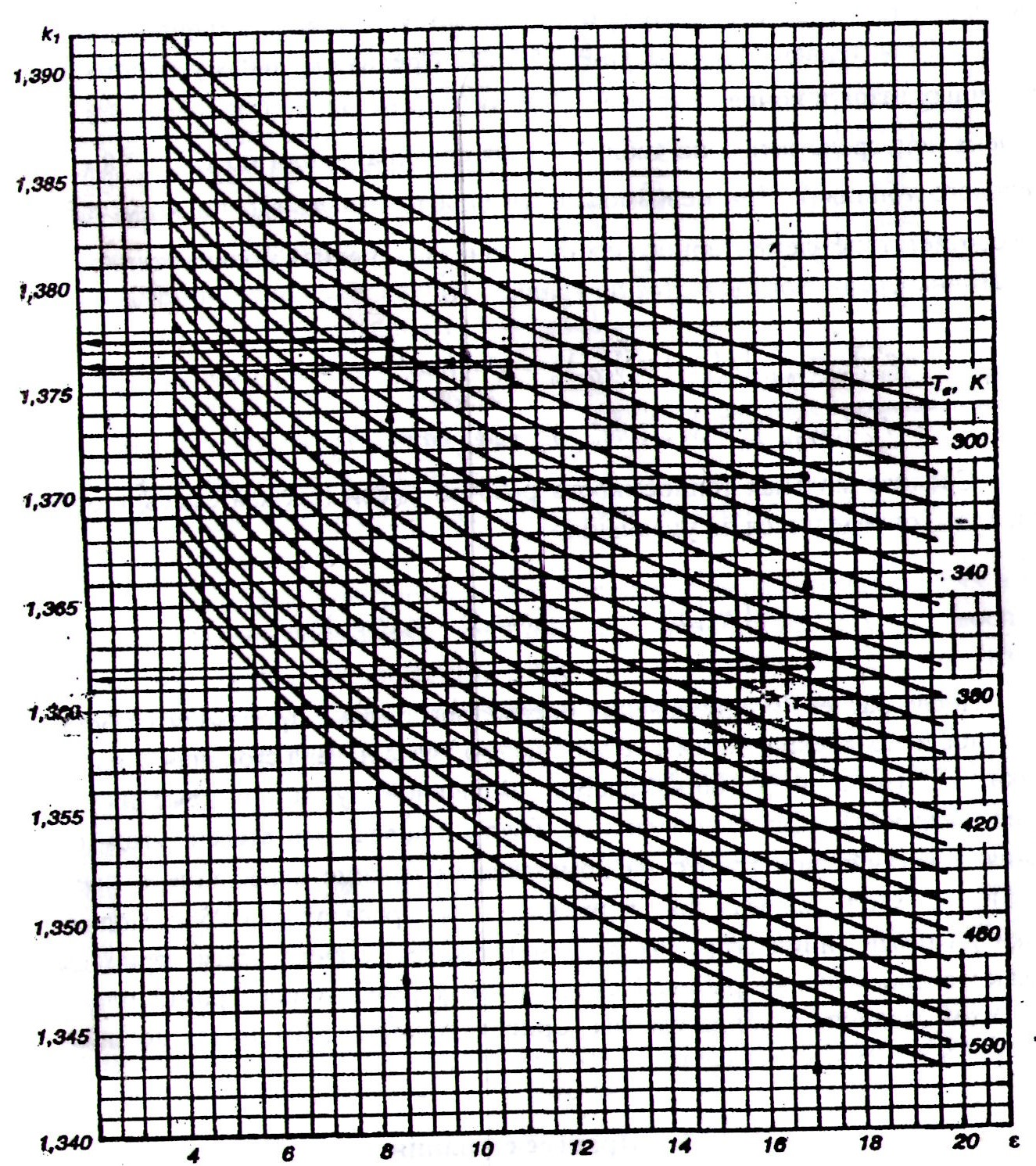

Рис. 2. Номограмма для определения показателя адиабаты сжатия.

k₁(n_min) = 1,3770; k₁(n_М) = 1,3765; k₁(n_N) = 1,3765; k₁(n_max) = 1,3765.

21. Показатель адиабаты

Принимаем n₁ = k₁ – Δ;

n₁(n_min) = 1,3768; n₁(n_М) = 1,3763; n₁(n_N) = 1,3763; n₁(n_max) = 1,3763.

22. Давление в конце сжатия

P_с = P_а· ;

P_с(n_min) = 0,099632·10^1,3768 = 2,372 МПа;

P_с(n_М) = 0,096279·10^1,3763 = 2,290 МПа;

P_с(n_N ) = 0,08659·10^1,3763 = 2,059 МПа;

P_с(n_max) = 0,083828·10^1,3763 = 1,994 МПа.

23. Температура в конце сжатия

T_с = Т_а · ;

T_с(n_min) = 331,9·10^{(1,3768 – 1)} = 790,328 К;

T_с(n_M) = 328,2·10^{(1,3763 – 1)} = 780,628 К;

T_с(n_N) = 325,5·10^{(1,3763 – 1)} = 774,196 К;

T_с(n_max) = 325,47·10^{(1,3763 – 1)} = 774,125 К.

24. Средняя мольная теплоёмкость свежей смеси (воздуха)

По таблице 3.6 методического указания выбираем формулы для определения средних мольных теплоёмкостей отдельных газов при постоянном объеме.

(mC_V)^tc = 20,6 + 0,002638·t_c ,

где tc = Tс – 273º.

t_c(n_min) = 790,328 – 273 = 517,328 ºС;

t_c(n_М) = 780,628 – 273 = 507,628 ºС;

t_c(n_N) = 774,196 – 273 = 501,196 ºС;

t_c (n_max) = 774,125 – 273 = 501,125 ºС.

(n_min) = 20,6 + 0,002638·517,328 = 21,965 кДж/кмоль·К;

(n_М ) = 20,6 + 0,002638·507,628 = 21,939 кДж/кмоль·К;

(n_N ) = 20,6 + 0,002638·501,196 = 21,922 кДж/кмоль·К;

(n_max) = 20,6 + 0,002638·501,125 = 21,922 кДж/кмоль·К.
