8.Выпрямительный диод.
В
ыпрямительный
диод предназначен для преобразования
переменного тока в постоянный. Используется
свойство односторонней проводимости
р-n-перехода.
Основной характеристикой выпрямительного
диода является его вах. ВАХ р-n-перехода
(1) или теоретическая и диода (2) или
реальная.*Отличия:а) в области малых
прямых токов характеристики совпадают,
в области больших прямых токов становится
значительным падение напряжения на
сопротивлении полупроводников и
электродов. Характеристика идет ниже
и почти линейно;б) при повышении обратного
напряжения ток медленно растет в
результате:1) термической генерации
носителей в переходе. С увеличением
ширины перехода увеличивается его объем
и увеличивается число генерируемых
носителей, т.е. увеличивается тепловой
ток. 2) поверхностной проводимости р-n перехода за счет ионных и молекулярных пленок на поверхности перехода.
9
.
Стабилитрон
− это кремниевый плоскостной диод с
нормированным напряжением пробоя и
резким возрастанием обратного тока в
точке пробоя. Напряжение на нем сохраняется
при изменении проходящего через него
тока в заданном диапазоне. Принцип
действия диода основан на использовании
лавинного пробоя низких обратных
напряжениях.Так как рассеиваемая
мощность мала, лавинный пробой не
переходит в тепловой.Бывают:а) стабилитроны
общего назначения для стабилизации
источников питания, ограничителях
напряжения;
б) прецизионные – с высокой точностью стабилизации и термокомпенсации уровня напряжения;в) импульсные – для стабилизации постоянного и импульсного напряжения;г) двуханодные д) стабисторы – для стабилизации малых значений напряжений.

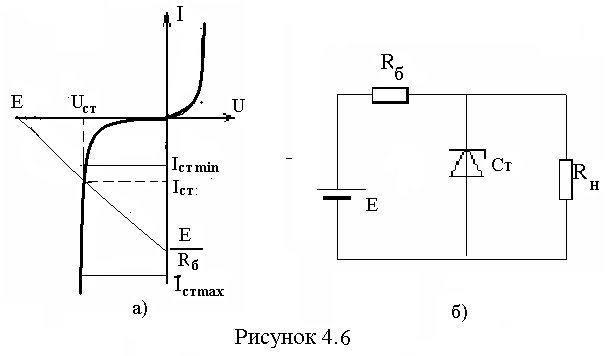

4.6,б -параметрический стабилизатор напряжения при изменении напряжения Е изменяется ток, протекающий через стабилитрон, а напряжение на стабилитроне и подключенной параллельно ему нагрузке практически не меняется.
линия нагрузки E = IСТ Rб + UСТ на вах. При IСТ = 0 UСТ = Е, при UСТ = 0 IСТ =E/Rб.
Основные
параметры:а) напряжение стабилизации
UСТ;б)
минимальный IСТ
min
и максимальный IСТ
mах
токи
стабилизации;в) максимально допустимая
рассеиваемая мощность Рmах
;г) дифференциальное сопротивление rдф
= dUCТ
/
dICТ
;д)температурный коэффициент напряжения
-
отношение относительного изменения
UCT
к изменению темпер при пост токе стабилиз
10.Варикап.
П
ринцип
действия основан на зависимости барьерной
емкости р-n
перехода от приложенного обратного
напряжения. Варикап представляет собой
управляемую емкость. На рис 4.7 зависимость
емкости варикапа от приложенного
обратного напряжения.
Емкость
варикапа обратно пропорциональна
приложенному обратному напряжению.
В
арикапы
изготавливаются из кремния. Используются
в качестве элементов с электрически
управляемой емкостью. Чаще всего
применяют в системах дистанционного
управления и автоматической подстройки
частоты.

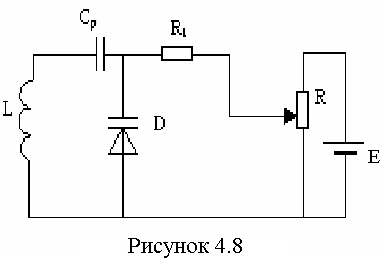

На рис 4.8 схема включения варикапа в колебательный контур в качестве переменной емкости. R1 включен, чтобы добротность контура не понижалась от влияния R. Cр– разделительная емкость, чтобы постоянное напряжение не проходило на катушку. Изменяя с помощью R обратное напряжение Uобр, можно менять резонансную частоту fрез контура.
