3. Абсолютные погрешности приборов:

Мультиметр MASTECH MY64 – 0,001В

4. Расчетные формулы:

индукция магнитного поля

(8)

где k = 1

напряженность магнитного поля создаваемого постоянным магнитом

(9)

где h_M = 3mm, δ₁ =2,5mm, δ₂ = 4mm

удельная магнитная энергия

(10)

5. Таблица обработки результатов измерений

№	U2.5, В	U4, В
1	0,243	0,136
2	0,221	0,125
3	0,259	0,109
4	0,225	0,138
5	0,241	0,092
6	0,235	0,153
7	0,237	0,113
Среднее значение U,В	0,237	0,113
Значение индукции Вδ, Тл	0,243	0,136
Значение напряженности Нм, кА/м

Расстояние от поверхности d,мм	U, мВ По вертикали	U, мВ По горизонтали	В, мТл
0	0,092	0,092
1	0,052	0,062
2	0,032	0,045
3	0,019	0,037
4	0,014	0,023
5	0,009	0,013

Ответы на вопросы:

1.

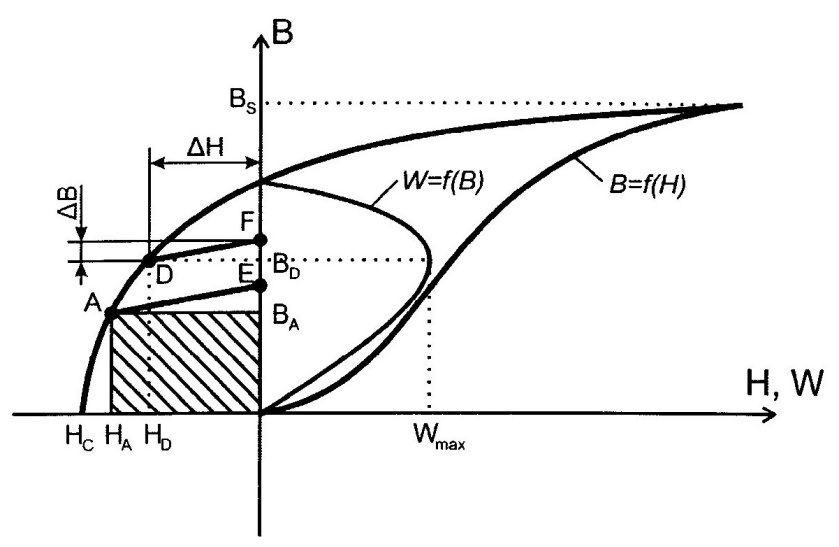

В процессе эксплуатации магнита положение рабочей точки не остается постоянным. Изменение магнитного состояния происходит при этом по кривым возврата, представляющим собой частные петли гистерезиса, одна из вершин которых лежит на кривой размагничивания. Кривые возврата являются весьма узкими, поэтому их обычно заменяют прямыми возврата (на рисунке прямые АЕ и DF). Ход прямой возврата оценивается коэффициентом возврата. Чем меньше коэффициент возврата, тем меньше изменения кажущейся остаточной индукции в результате смещения положения рабочей точки. Значит, коэффициент возврата определяет в некоторой степени стабильность магнитной цепи.

2.

3. Измерение индукции производится датчиком на основе эффекта Холла.

Эффект Холла – появление в проводнике (или полупроводнике) с плотностью тока, помещенном в магнитное поле, напряжения U в направлении, перпендикулярном векторам тока и магнитного поля.

4.

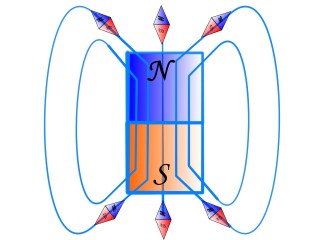

5. Характеристика однородного магнитного поля: магнитные линии параллельные прямые; густота магнитных линий везде одинакова; сила, с которой магнитное поле действует на магнитную стрелку, одинакова во всех точках этого поля по величине и направлению. Однородное магнитное поле существует, например, внутри полосового магнита, между плоскими полюсами большого электромагнита или внутри соленоида – равномерно намотанной длинной катушки с током - если его длина много больше, чем диаметр.

6. Небольшим остаточным магнетизмом обладают чистое железо, мягкая сталь, сплавы железа с кремнием (электротехническая сталь), сплавы стали с никелем (пермаллой).Эти металлы и сплавы легко намагничиваются и так же легко размагничиваются. Они нашли себе применение при из­готовлении сердечников электро­магнитов, трансформаторов, по­люсных наконечников, якорей генераторов и т. п.
