Содержание

стр.

1.Исходные данные 3-4

2.Выбор расчетных параметров внутреннего и наружного воздуха 5 3.Экспликация помещения 6 4.Расчет тепловых потерь здания 7-12

5.Расчет удельной тепловой характеристики здания 13-15

6.Выбор и конструирование системы отопления 15-16

7.Расчет нагревательных приборов 16-24

8.Аксонометрическая схема системы отопления 25

9. Расчет магистралей системы отопления 26-29

10. Гидравлический расчет стояков системы отопления 30

11. Подбор смесительного устройства 31-32

12. Выбор оборудования теплового пункта 32

13. Спецификация оборудования 33

14. Список литературы 34

1. Исходные данные

Проектируемый объект находится в городе Родино, Республика Алтай. Район застройки: температура наиболее холодной пятидневки tн = -38˚C; средняя температура отопительного периода tо.п. = -7˚C; продолжительность отопительного периода Zо.п. = 228 сут; скорость ветра V=4,8 м/c.

Система отопления проектируется однотрубная с верхней разводкой. Здание жилое 5-этажное; высота этажа-2,8м; подключено к наружной тепловой сети с температурой 130 С, температура теплоносителя в обратке 70 С.

Климатические данные района застройки.

t₁= - 42 ⁰ C

t₅ = - 38 ⁰ C

t_{абс min} = - 49 ⁰ C

t_о.п. = - 7 ⁰ C

Z_о.п.= 228 сут.

V = 4,8 м/с

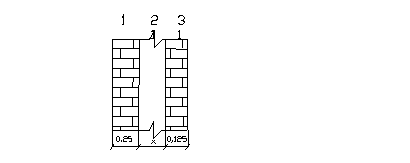

К онструкция стены:

1,3 – кирпич глиняный на

цементно-шлаковом растворе

2 – Плиты минераловатные

повышенной жесткости на

органофосфатном связующем

R₀ = 3,6

Толщина стены 0,60 м

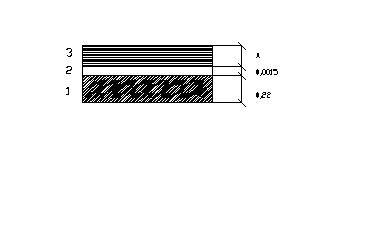

К онструкция чердачного перекрытия:

1 – ж/б

2 – рубероид

3 – Плиты мягкие, полужесткие и

жесткие минераловатные на

синтетическом и битумном

связующем

R ₀ = 4,7

Толщина чердачного перекрытия 0,62 м

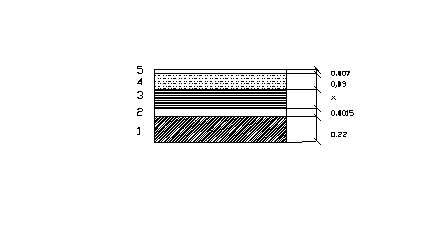

Конструкция подвального перекрытия:

1 – ж/б

2 – рубероид

3 – Плиты мягкие,

полужесткие и

жесткие минераловатные

на синтетическом и битумном

связующем

4 – дуб вдоль волокон

5 – линолеум

R₀ = 4,7

Толщина чердачного перекрытия 0,64 м

Расчет наружных ограждений выполнен в курсовой работе по курсу «Строительная теплофизика».
