3.2 Колонны.

Колонны приняты сборные железобетонные основного каркаса предназначенные для опирания на них несущих конструкций. Для обеспечения пространственной жесткости, колонны жестко заделаны в фундамент на бетоне класса В25,5 на мелком заполнителе.

В торцах здания кроме основных колонн устанавливаются фахверковые колонны с шагом 6м. для крепления стеновых панелей. Фахверковые колонны жестко заделаны в фундамент и шарнирно крепят к элементам покрытия.

Приняты колонны квадратного сечения, для колонн средних рядов применяют уширенные оголовки для опирания балок.

Колонны всех видов снабжены стальными закладными деталями для крепления стропильных конструкций, и стеновых панелей.

2.4 Несущие конструкции покрытия.

В здании запроектированы подстропильные и стропильные фермы. Стропильные фермы опираются на подстропильные и соединены с ними сваркой, а подстропильные в свою очередь соединены с колоннами также при помощи сварки выпущенных из колонн металлических штырей проходящих через опорный лист приваренный к ферме.

2.5 Покрытия, водоотвод.

В здании принято совмещенное покрытие. Запроектированы ребристые сборные железобетонные плиты покрытий толщиной 300 мм, используют в качестве несущих конструкций ограждающих части покрытия железобетонных конструкций, плиты привариваются не менее чем в трех точках, швы между ними заполняют бетоном класса В22,5 на мелком заполнителе, что обеспечивает совместную работу плит и жесткость диска покрытия. Для пропуска вентиляционных шахт, применяются плиты с отверстиями. На участках их расположения полка плиты утолщается на 100мм.

Крыша малоуклонная. Кровля рулонная из наплавляемого изопласта.

Водоудаление с крыши организовано через водосточные воронки. В проекте запроектированы 6 водосточных воронки.

2.6 Стены.

В здании запроектированы самонесущие и навесные стеновые панели. По конструкции сборные железобетонные 3-х слойные панели на гибких связях с эффективным утеплителем.

Наружные стены приняты – самонесущие стены, в которых нагрузка от собственного веса передаётся через фундаментные балки на фундаменты. Самонесущие стеновые панели крепят к колоннам и стойкам торцевого фахверка.

Навесные панели, которые по высоте разбиваются на ярусы, включая несколько панелей. Первый ярус опирается непосредственно на фундаментные балки, последующие ярусы на опорные столики, привариваемые к закладным деталям колонн. Углы стен решены с помощью удлиненных панелей, располагаемых по торцевой стене, участки торцов стен из удлиненных панелей выполнены без окон. Панели торцевых и продольных стен крепятся в четырех точках к закладным деталям колонн и стоек фахверка. В местах проемов дверей и ворот устанавливают кирпичные вставки.

2.7 Перемычки.

Перемычки сборные ж/б несущие и ненесущие под дверные проёмы у наружного входа в здание и внутри здания.

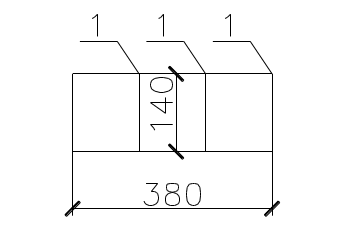

Таблица 2. Ведомость перемычек.

Марка	Схема сечения
ПР1
ПР2
ПР3
ПР4

Таблица 3. Спецификация элементов перемычек

Поз.	Обозначение	Наименование	Кол-во	Масса ед.,кг.	Примечание
1	Серия Б1.038.1-1 Выпуск 1	2ПБ13-1П	46	0,055
2		2ПБ13-1П	6	0,055
3		2ПБ19-3	21	0,081
4		2ПБ13-1П	3	0,055
