Применение
Маршрутизаторы помогают уменьшить загрузку сети, благодаря её разделению на домены коллизий или широковещательные домены, а также благодаря фильтрации пакетов. В основном их применяют для объединения сетей разных типов, зачастую несовместимых по архитектуре и протоколам, например для объединения локальных сетей Ethernet и WAN-соединений, использующих протоколы xDSL, PPP, ATM, Frame relay и т. д. Нередко маршрутизатор используется для обеспечения доступа из локальной сети в глобальную сеть Интернет, осуществляя функции трансляции адресов и межсетевого экрана.
В качестве маршрутизатора может выступать как специализированное (аппаратное) устройство, так и обычный компьютер, выполняющий функции маршрутизатора. Существует несколько пакетов программного обеспечения (на основе ядра Linux, на основе операционных систем BSD) с помощью которого можно превратить ПК в высокопроизводительный и многофункциональный маршрутизатор, например, Quagga, IPFW или простой в применении PF.
Устройства для малого/домашнего офиса — галерея
Устройства сбора и передачи данных (успд) в аиис куэ
Маршрутизатор является основным сетевым устройством сети АИИС КУЭ. Основной функцией маршрутизатора является транзит цифровых информационных потоков между исполнительными устройствами (например счетчиками) в сети потребления энергоресурсов и центром. Он предназначен для конфигурирования каналов связи, согласования протоколов и обеспечения обмена данными счетчиков энергии, концентраторов, ретрансляторов и других компонентов автоматизированных информационно-измерительных систем коммерческого и технического учета энергоресурсов. Отличительной особенностью является возможность использовать одновременно несколько каналов передачи данных (GSM/GPRS, PLC, Радиоканал, Ethernet, RS-232 и др.)
2.2.4. Проектирование схемы лвс предприятия
Разработка рабочего проекта на построение ЛВС телекоммуникационной среды сети, обеспечивающей высокоскоростное соединение между абонентами сети и магистральными узлами передачи данных, а также выход в Интернет.
Анализ технического задания:
В магистралях применяется кабель типа «витая пара» категории 5е, обеспечивающий скорость передачи данных в магистралях, связывающих узловые управляемые коммутаторы, составляет 100 Мб/с (1000Base-TX/SX/LX)
Топология проектируемой ЛВС-звезда с центром в информационном узле на 1 этаже и узлами на 2 и 4 этажах.
Выбраны помещения (серверные), в которых установлены сервера и сетевое оборудование. При выборе учитывалась удаленность каждого клиентского компьютера от данного узла. Для нормальной работы сети она не должны превышать 100м.
все провода в помещениях проложены в коробах вдоль стен.
Коммутаторы фирм соединены с маршрутизатором здания и трафик между фирмами отсутствует. Это реализуется использованием маршрутизатора с поддержкой VLAN.
Обзор литературы:
ЛВС – локальные вычислительные сети:
Локальная вычислительная сеть, ЛВС (Local Area Network, LAN ) — компьютерная сеть , покрывающая относительно небольшую территорию, такую как дом, офис, или небольшую группу зданий, например, институт. Компьютеры могут соединяться по различным протоколам, таким как wi-fi или Ethernet. Интернет, грубо говоря, тоже является большою Локальной сетью, использующей протокол TCP/IP.
Звезда́ — базовая топология компьютерной сети, в которой все компьютеры сети присоединены к центральному узлу. Рабочая станция, которой нужно послать данные, отсылает их на концентратор, а тот определяет адресата и отдаёт ему информацию. В определённый момент времени только одна машина в сети может пересылать данные, если на концентратор одновременно приходят два пакета, обе посылки оказываются не принятыми и отправителям нужно будет подождать случайный промежуток времени, чтобы возобновить передачу данных.
Достоинства:
Выход из строя одной рабочей станции не отражается на работе всей сети в целом;
Хорошая масштабируемость сети;
Лёгкий поиск неисправностей и обрывов в сети;
Высокая производительность сети
Гибкие возможности администрирования
Недостатки:
Выход из строя центрального концентратора обернётся неработоспособностью сети в целом;
Для прокладки сети зачастую требуется больше кабеля, чем для большинства других топологий;
Конечное число рабочих станций, т.е. число рабочих станций ограничено количеством портов в центральном концентраторе;
Применение:
Одна из наиболее распространённых топологий, поскольку проста в обслуживании.
В основном используется в сетях, где носителем выступает кабель - витая пара.
Технология Ethernet:
Достигшая к настоящему времени состояния массовой доступности технология передачи данных Fast Ethernet позволяет обеспечить потребности в высокоскоростной передаче данных в локальной сети при относительно низких затратах на телекоммуникационное оборудование. Совместимость оборудования Fast Ethernet с технологиями предыдущих поколений (Ethernet) позволяет сохранить работоспособность созданной ранее телекоммуникационной инфраструктуры. Одновременно обеспечивается масштабируемость решения, которая может быть достигнута последующим переходом к перспективным технологиям GigabitEthernet , 10 GigabitEthernet (10GE).
Повышение скорости локальных сетей и внедрение в них развитых функций управления приоритетом и качеством сервиса делает их идеальной средой для интегрированной передачи всех видов информации.

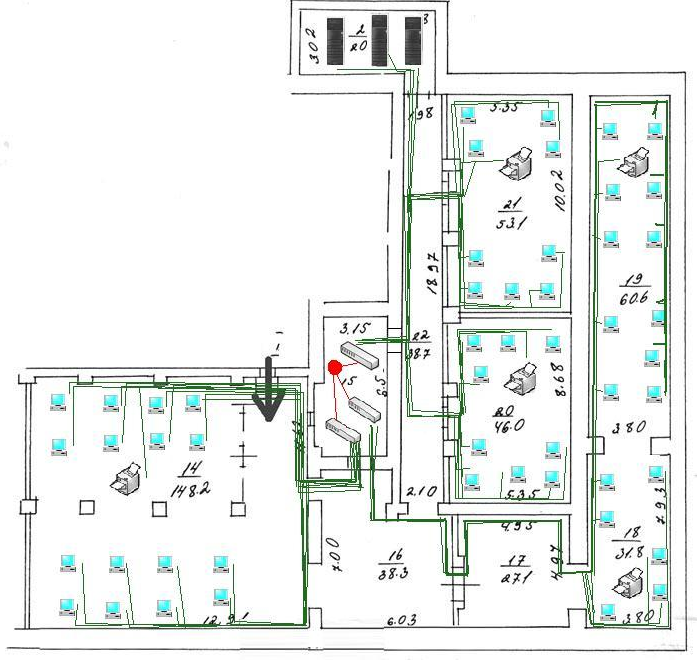

Далее, план 1 этажа.
