3.2 Вибір способу організації відеоспостереження та підключення відеокамер
Веб-камера може підключатися до мережі декількома способами, які базуються на різних стандартах передачі даних. Найбільш популярний спосіб передачі даних з веб-камери в мережу – це 10/100 MbitEthernet або WI-FI технологія. Стандарт 100BaseTX використає кручену пару і забезпечує швидкість передачі даних 100 Мбіт/с.
Для організації відеонагляду виберемо веб – камери з підключенням до комп’ютерної мережі через мережний комутатор. Переваги такого способу організації відео нагляду наступні. Цифровий та ущільнений сигнал з відеокамер через комутатор поступає безпосередньо в комп’ютерну мережу. Кожна відеокамера в мережі виступає як автономний і рівноправний учасник комп’ютерної мережі із своєю ІР – адресою.
Рисунок 3.1 - Організація відеонагляду з допомогою веб–камер в комп’ютерній мережі
Доступ до кожної камери може отримати довільний комп’ютер з мережі, а, якщо мережа має вихід у Internet, то також і з довільної точки в Internet. Налаштування кожної відеокамери з допомогою сервісних програм зручне і оперативне. Крім того з’являються можливості використати всі функції цифрових відеокамер, вказані вище.
3.3 Підключення та установка веб-камери d-Link dcs-g900
Для нашої системи виберемо веб-камеру D-Link DCS-G900 (Рисунки 3.1, 3.2) з наступними технічними характеристиками (Таблиця 3.1).
Таблиця 3.1- Технічні характеристики web-камери D-Link DCS-G900
Параметр |
Значення |
Тип сенсора |
1/4" КМОН |
Режими кольору |
Кольоровий та чoрно-білий |
Роздільна здатність кадру |
352 х 288, 320 х 240, 640 х 480 пікселів |
Швидкість передачі відео |
30 кадрів в секунду |
Мінімальна oсвітленість |
0.5 люкс |
Алгоритм ущільнення зображення |
МPEG 4 |
Оперативна пам'ять RAM |
32Мбайт |
Flash ROM: |
4Мбайт |
Підключення до мережі |
Ethernet, Порт 10/100BASE-T,Wi-Fi |
Операційні системи |
Windows XP,7,8, 2000, Vista,Server |
Особливості інтернет камери D-Link DCS-G900:
вбудований web-сервер;
кольорове або чорно-біле зображення;
детектор руху;
автоматична відправка попереджень;
тригер із затримкою включення для запису подій;
передача зображення з швидкістю до 30 кадрів в секунду Інтернет камера DCS-G900компанії D-Link призначена для роботи в системах відеоспостереження і організації відеоконференцій, а також для віддаленого спостереження за об'єктом;
безпосередньо підключається до Інтернет без допомоги комп'ютера, D-Link DCS-G900 проста в установці і легко інтегрується в існуюче мережеве оточення. Інтернет-камера дозволяє вести віддалене аудіо/відео спостереження і проводити запис або зберігати стоп-кадри через web-браузер на локальний диск.
Рисунок 3.2 - Зовнішній вигляд веб-камери (передній вид)
Рисунок 3.3 - Зовнішній вигляд веб-камери (задній вид)
Схема 1 - Розташування елементів відеоспостереження на об’єкті
Для налаштувань веб-камер в комплекті поставки передбачено відповідні драйвера. Після фізичного під’єднання камери до комп’ютерної мережі на комп’ютері, який виконуватиме роль сервера відеоспостережень інсталюємо драйвери камери, виконаємо відповідні налаштування та інсталюємо програмне забезпечення перегляду відео.

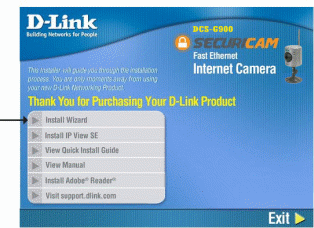

Рисунок 3.4 - Головне меню програми-інсталятора
Одними з основних пунктів є налаштування мережних параметрів: присвоєння веб-камері IP-адреси (Рисунок 3.5) та налаштування адміністративного доступу (Рисунок 3.6).
Після відповідних налаштувань можна звертатись до відповідної веб-камери за ІР – адресою та переглядати відео. (Рисунок 3.8)
Однак для організації відеоспостереження з багатьох точок існують додатково сервісні програми. Серед них “IP-ViewSE” компанії D-Link та “Video-5” компанії “IVC”.
Рисунок 3.5 - Присвоєння веб-камеріIP-адреси
Рисунок 3.6 - Налаштування адміністративного доступу
Рисунок 3.7 - Перегляд об’єкту у типовому вікні веб-камериDCS-G900
Перегляд з них організовується в одному комп’ютерному вікні.(Рисунок 3.9). Також виконується архівування відеоданих та обробка сигналів тривоги.
Рисунок 3.8 - Вікно перегляду та коректування списку веб-камер
Різне програмне забезпечення відрізняється за ціною та набором функцій.
Наприклад “IP-ViewSE” дозволяє одночасно спостерігати в одному вікні відео від 4-х камер, а “Video-5” компанії “IVC” – одночасно від 64-х. Відповідно відрізняються програми і ціновими характеристиками.
Рисунок 3.9 - Вікно відеоспостереження одночасно з кількох веб-камер
