4. Требования, предъявляемые к корпусам.

На сегодняшний момент существует два класса корпусов.

1. Электронные (имеет стандартизированные посадочные размеры и выполняют роль несущей конструкции электронного оборудования, степень защиты невысокая IP20..IP43).

2. Электротехнический для защиты от внешних воздействий оборудования произвольной конструкции, в том числе находящейся под эл.током, степень защиты IP55..IP68). Крепление электротехнических шкафов, как правило, осуществляется со стороны задней глухой стенки либо замурованием в стену, либо креплением к стене или панели. Возможно закрепление на столбе, а корпуса большого размера могут устанавливаться на горизонтальную поверхность.

Уровень защиты корпусов определяется международным стандартом МЭК-529, согласно ему степень защиты корпусов обозначается как IPXY, где X – защита от физических тел и пыли, Y – степень защиты от влаги.

Степень	От твердых тел	От влаги
0	Нет	Нет
1	Защита от твердых тел диаметром больше 50 мм	Защита от вертикально падающих капель воды
2	… диаметром больше 12 мм	Защита от капель воды, падающих под углом 15 градусов
3	… диаметром больше 2.5 мм	Защита от капель воды, падающих под углом 60 градусов
4	… диаметром больше 1 мм	Защита от брызг воды, выбрасываемых с произвольного направления
5	Пыль не способна нарушить работу системы	Защита от струи воды произвольного направления
6	Проникновение пыли полностью исключается	Защита от сильной струи воды
7	–	Защита от воды при погружении на глубину до 150 мм
8	–	Защита от воды при погружении на глубину определенную производителем

5. Надежность устройств. Основные положения.

Надежность - вероятность того, что устройство при заданных условиях эксплуатации будет правильно функционировать в течение заданного периода времени.

Сбой – временный отказ.

Отказ – невозможность выполнения устройством заданных функций.

Расчет надежности сложных вычислительных систем (ВС) начинается с того, что определяют, что считать сбоем, а что отказом. При этом необходимо учитывать функции, которые выполняет наша система.

Параметры надежности: При разработке плат отказом считается отказ любого компонента, интенсивность отказов (это величина непостоянная, меняется в течение времени), вычисляется как сумма компонентов отказов каждого компонента

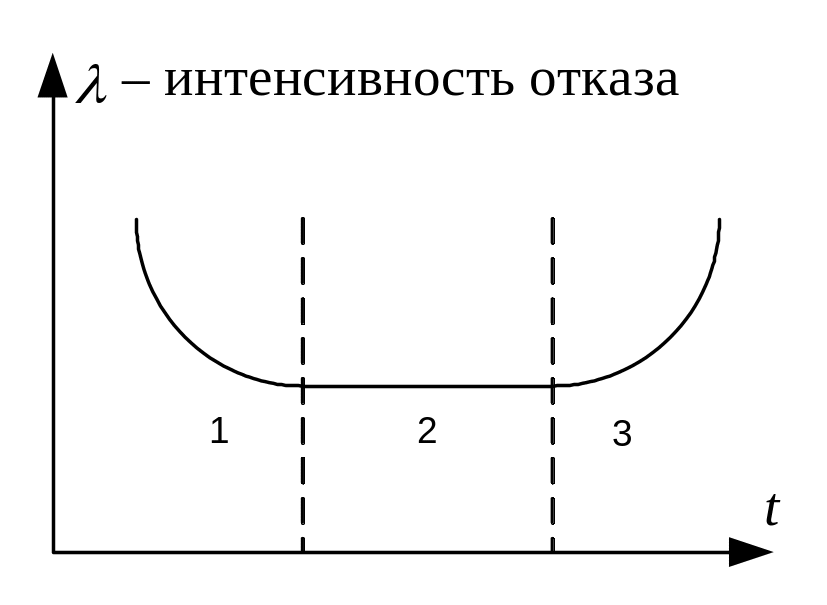

Э тапы жизненного цикла устройств:

1 – Приработка. Интенсивность отказов высокая, отказы обусловлены грубыми ошибками при разработке и проектировании и с серьёзными дефектами исполнения. Выявляются дефекты элементной базы и отклонения от технологического процесса при изготовлении

2 – Нормальная работа. Самый продолжительный и характеризуется стабильно низким значением интенсивности отказа, именно для этого этапа производятся все количественные оценки надежности.

3 – Старение. Интенсивность отказов начинает быстро расти в связи с износом или физическим старением устройств.

Надежность оценивается с помощью определенных показателей:

1) Среднее время наработки на отказ. .

Существует зависимость: Или графически:

Данная зависимость позволяет правильно интерпретировать характеристику MTBF.

Например: Если MTBF =10 лет, то это означает что, через 10 лет только 37% изделий будет работоспособно. Наиболее высокий MTBF у плат цифрового ввода/вывода примерно 100 лет.

Реально этот показатель невозможно получить, поэтому выполняют некоторую оценку. Существуют определенные методики оценки MTBF (сопоставлять можно только оценки двух одинаковых методов). Наиболее точной методикой является военный стандарт MIL-HDBK-217. На сегодняшний день предприятия используют именно этот стандарт для расчета показателей надежности. При этом испытанию подвергается каждое устройство. Наиболее известные тесты и стандарты:

Тест	Стандарт
ЭМИ (электромагнитное излучение)	EN50081-1,2
ЭМИи (импульсное)	EN50082-1,2
ВТиВ (воздействие температуры и влаги)	IEC-68-2-1,2,61
ВБ (вибрации)	IEC-68-2-6,36,37
Уд (удары)	IEC-68-2-32
