5.12.4 Основная надпись

Содержание, расположение и размеры граф основной надписи, а также размеры рамок на чертежах и схемах должны соответствовать форме 1 (рисунок 5.1) в текстовых схемах должны соответствовать форме 2 (рисунок 5.2) на первом или заглавном листе и форме 2а (рисунок 5.3) на последующих листах. Основную надпись, дополнительные главы и рамки выполняют основными и сплошными тонкими линиями.

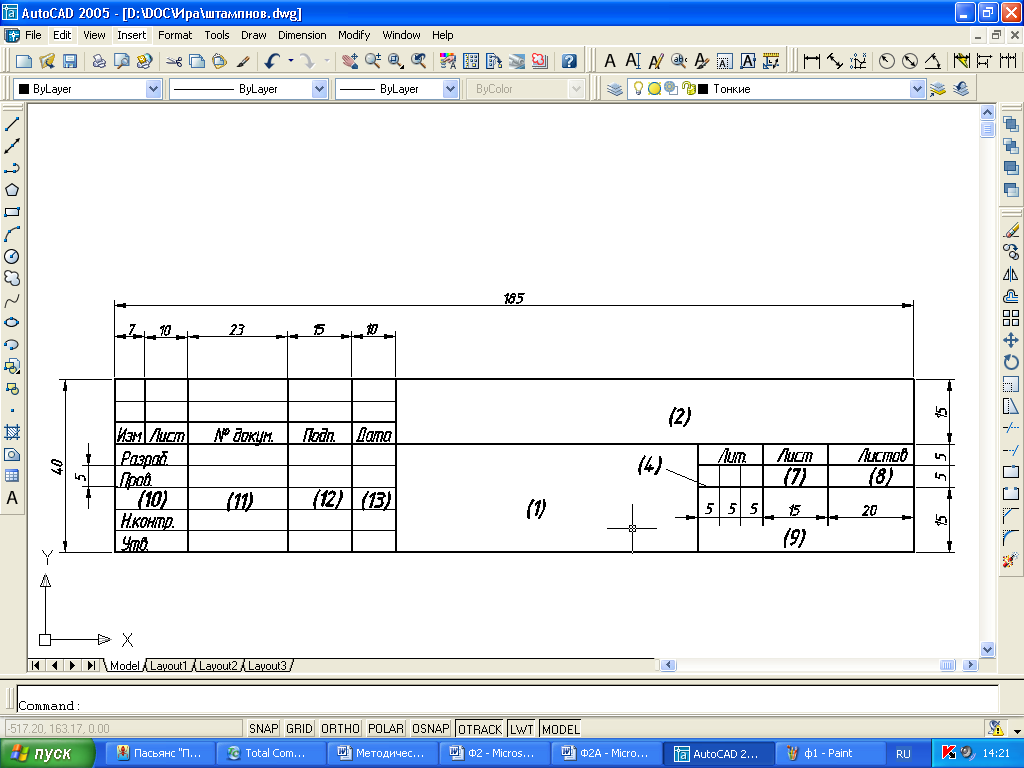

Рисунок 5.1 — Основная надпись для чертежей и схем. Форма 1

Рисунок 5.2 — Основная надпись для текстовых конструкторских документов.

Форма 2 (первый лист ПЗ, первый лист спецификации)

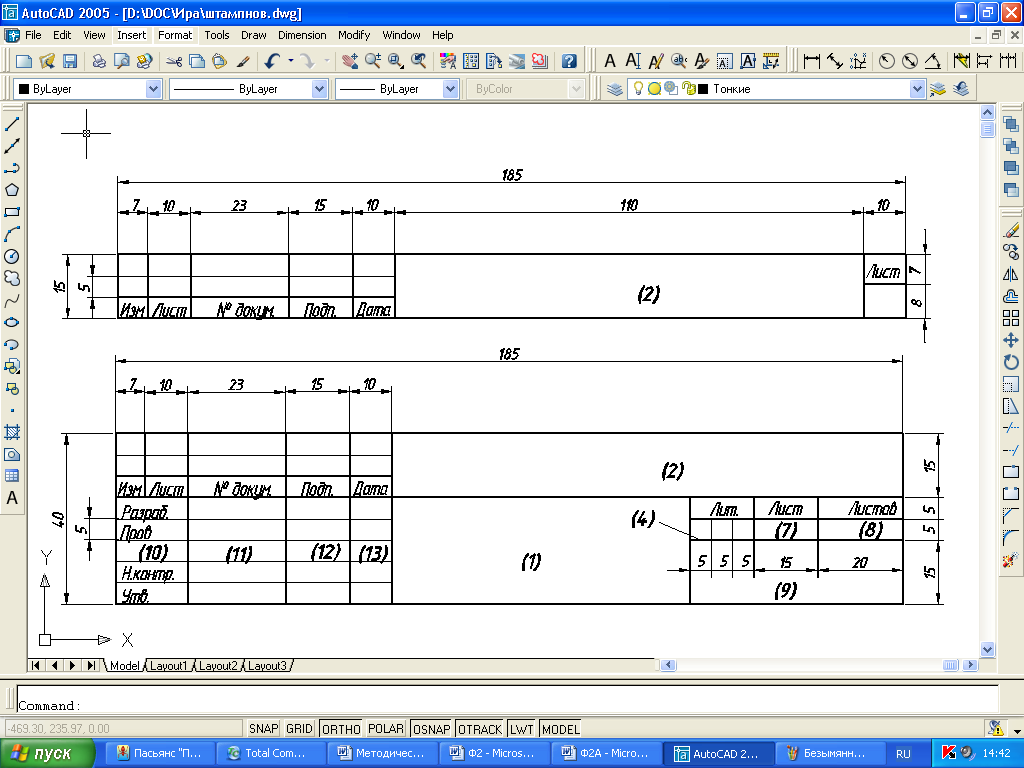

Рисунок 5.3 – Основная надпись для чертежей (схем) и текстовых

документов (последующие листы). Форма 2а

В соответствии с рисунками 5.1-5.3 в графах основной надписи (номера граф показаны в скобках ) указывают:

1 – наименование изделия, а также наименование документа в именительном падеже единственного числа. Например: Стенд балансировочный, схема членения РН и т.д.

2 – обозначение документа с добавлением его кода по ГОСТ 2.102-68. Дипломным проектам присваивается обозначение, состоящее из индекса: Ф. МАИ (аббревиатура института), ДП (дипломный проект), шифра специальности, номера зачетной книжки, номера чертежа (или номера раздела текстового документа) Все элементы обозначения разделяются точками.

Например: Ф.МАИ. ДП. 160906. № зачетной книжки. 01. СБ

3 – обозначение материала детали в соответствии с ГОСТ 2.103-68 (графу заполняют только на чертежах деталей);

4 – литеру, присвоенную данному документу (для ДП - «У») (графу заполняют последовательно, начиная с крайней левой клетки);

5 – расчетную массу изделия, изображенного на чертеже;

6 – масштаб изображения в соответствии с ГОСТ 2.302-68;

7 – порядковый номер листа документа (на документах, состоящих из одного листа, графу не заполняют);

8 – общее количество листов документа (графу заполняют только на первом листе);

9 – наименование или различительный индекс предприятия, выпускающего документ (в ДП указывают номер группы студента);

10 – характер работы, выполняемой лицом, подписывающим документ;

11 – фамилии лиц, подписавших документ;

12 – подписи лиц , фамилии которых указаны в графе 11;

13 – дату подписания документа (студент проставляет дату завершения работы над ДП, а руководитель - дату приёма).

5.12.5 Изображения

Изображения на чертеже в зависимости от их содержания разделяют на виды, разрезы, сечения. Количество изображений на чертеже должно быть наименьшим, но обеспечивающим полное представление о предмете при применении стандартных условных обозначений знаков и надписей.

Виды, если они не находятся в непосредственной проекционной связи с главным изображением обозначают прописной буквой русского алфавита.

Направление проецирования должно быть указано стрелкой около соответствующего изображения, над стрелкой и над полученным изображением указывают одну и ту же букву.

Положение секущей плоскости для разрезов и сечений обозначают на чертеже разомкнутой линией. На начальном и конечном штрихах ставятся стрелки, указывающие направление взгляда (их проводят на расстоянии 2-3 мм от конца штриха). У начала и конца линии сечения ставят одну и туже прописную букву русского алфавита. Буквы наносят около стрелок в местах пересечения со стороны внешнего угла. Отмечают надписью по типу А-А (всегда двумя буквами)

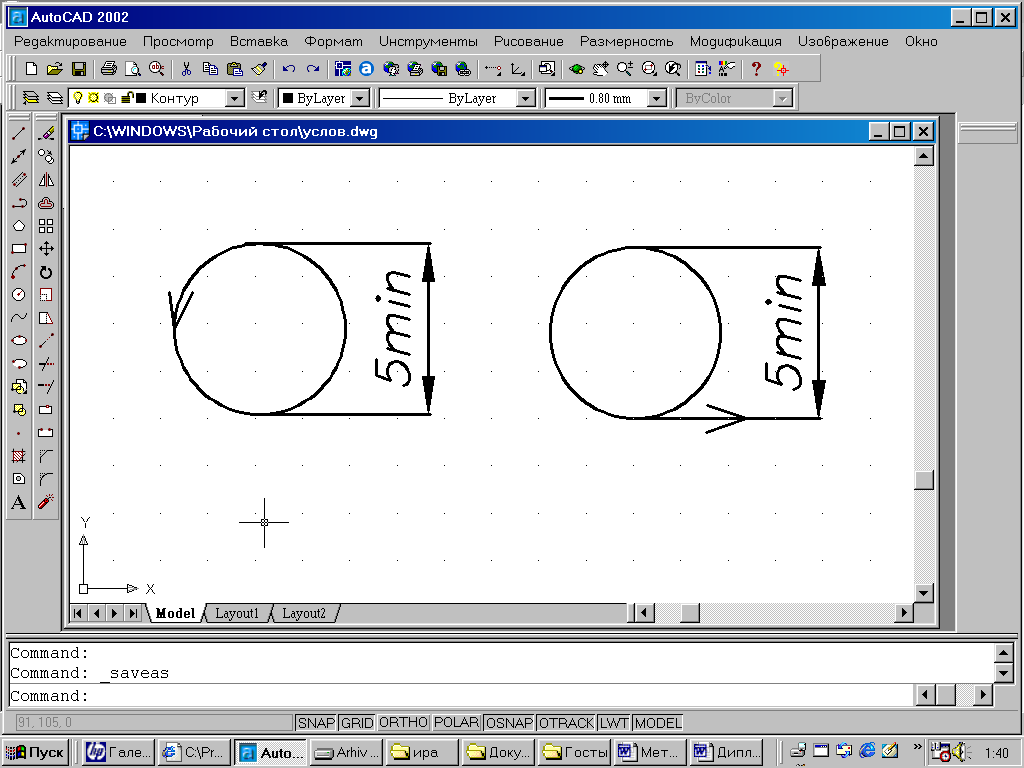

Обозначение повернутого вида, сечения или разреза дополняют графическим обозначением приведенным на рисунке 5.4, а для развернутого вида применяют знак, соответствующий рисунку 5.5.

Рисунок 5.4 – Знак на чертеже «Повернуто»

Рисунок 5.5 – Знак на чертеже «Развернуто»

Если применяют выносной элемент, то соответствующее место отмечают на виде, разрезе или сечении замкнутой сплошной тонкой линией - окружностью, овалом и т.п. с обозначением выносного элемента прописной буквой или сочетанием прописной буквы русского алфавита с арабской цифрой на полке линии-выноски. Над изображением элемента указывают обозначение и масштаб, в котором он выполнен. Например: А(2:1).
