Основные технические характеристики
Номинальное напряжение питания, В |
220 ± 22 |
Частота питающего тока, Гц |
50 ± 2,5 |
Потребляемая мощность (без компьютера), ВА |
до 20 |
Время установления рабочего режима, мин., не более |
10 |
Режим работы |
длительный |
Габаритные размеры прибора, мм |
330х260х120 |
Климатическое исполнение (ГОСТ 15150-60) |
УХЛ 4,2. |
Условия эксплуатации
Температура воздуха, °С |
от 10 до 35 |
Относительная влажность воздуха, % |
не более 80 |
Атмосферное давление, кПа |
от 84 до 107 |
Исполнение защиты от поражения электрическим током ГОСТ Р 50267.0-92 |
класс I, тип В |
Частота зондирующего тока, КГц |
(40 ± 2) |
Сила зондирующего тока, мА не более |
2 |
Максимальное значение измеряемого импеданса, Ом |
50 |
Полоса пропускания реографических каналов, Гц |
от 0,5 до 20 |
Разрешающая способность каналов
Базового импеданса, Ом не более |
0,1 |
Усредненной и разностной реограмм, Ом не более |
0,001 |
Первых производных усредненной и разностной реограмм, Ом/с не более |
0,1 |
Вторых производных усредненной и разностной реограмм, Ом/с не более |
5 |
Основная допустимая погрешность измерения
Амплитудных значений кривых, % не более |
14 |
Временных интервалов, % не более |
7 |
Средний срок службы, лет |
5 |
Средняя наработка на отказ, час |
3 000 |
Комплекс «Полиреокардиограф» в базовой комплектации позволяет синхронно мониторировать в течение длительного времени любые шесть из нижеперечисленных кривых: кривую фонокардиограммы; кривую основной реограммы грудной клетки; кривую первой производной реограммы грудной клетки; кривую второй производной грудной клетки; кривую основной реограммы разности объемов крови в левой и правой половинах грудной клетки; кривую первой производной разностной реограммы; кривую электрокардиограммы.
Методика регистрации и анализа полиреокардиограммы
Полиреокардиограмма включает синхронную регистрацию нескольких кривых: первой и второй производных грудной тетраполярной реограммы - дифференциальную реограмму (ДР); реограмму ускорения (РУ), а также разностной реограммы (РР); фонокардиограмму (ФКГ) , одного отведения электрокардиограммы (ЭКГ) специальной системы для диагностики очаговых изменений миокарда и объемной реограммы (РЕО) (рис. 2). Кривые регистрируются с помощью аппаратно-программного комплекса «Полиреокардиограф - 01 «Пермь».
Используется модифицированная тетраполярная методика наложения электродов (рис. 1). Токовые электроды J накладываются обычным способом и штекерами присоединяются к соответствующим звездам входной колодки. Потенциальные электроды U спереди и сзади расчленены. Они накладываются у корня шеи и на грудной клетке на уровне пятого межреберья. Потенциальные электроды с левой половины грудной клетки присоединяются к гнездам U1, а с правой половины грудной клетки - к гнездам U2.
Головка микрофона устанавливается на выбранную точку грудной клетки, с которой регистрируются тоны сердца.
Отведения ЭКГ в двухполюсном варианте регистрируются с точек: APV -положительный электрод в стандартной позиции V3, отрицательный - под правым углом лопатки; LPV -положительный электрод на уровне верхушечного толчка по средней подмышечной линии слева, отрицательный - на том же уровне по правой подмышечной линии.
После отметки калибровочного сигнала регистрирующим устройством по всем каналам регистрации проводится запись кривых ПРКГ в фазу короткого апноэ обследуемого после выдоха.

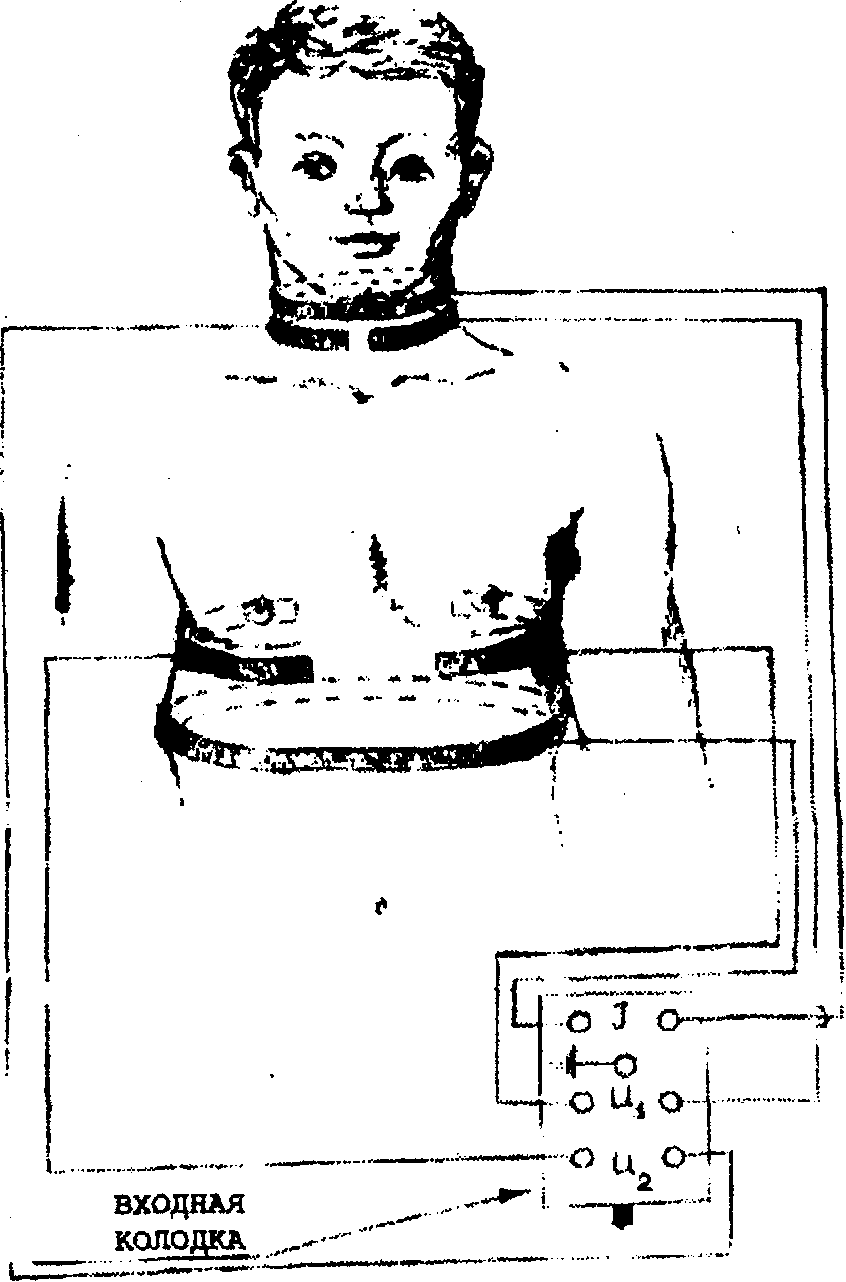

Рис.1.Схема наложения электродов и соединения их с входной
колодкой полиреокардиографа.
