Шаг VIII

ВНИМАНИЕ! Самопроверка!

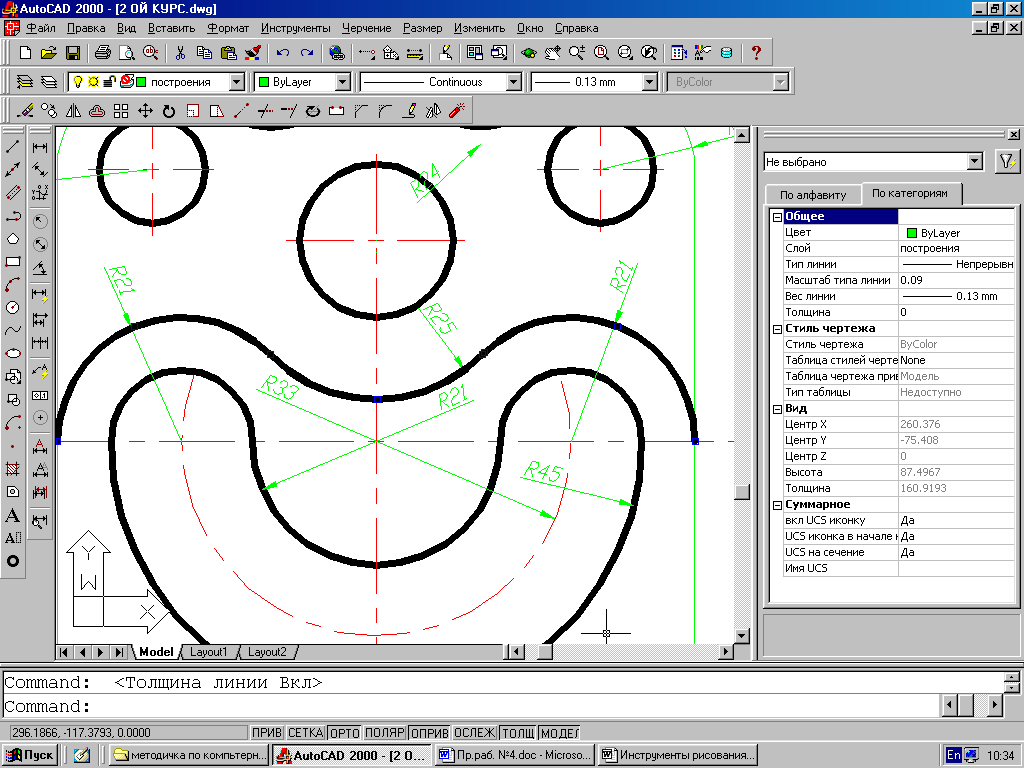

Любым из известных вам способов достройте дуги R 21.

Ш АГ IХ

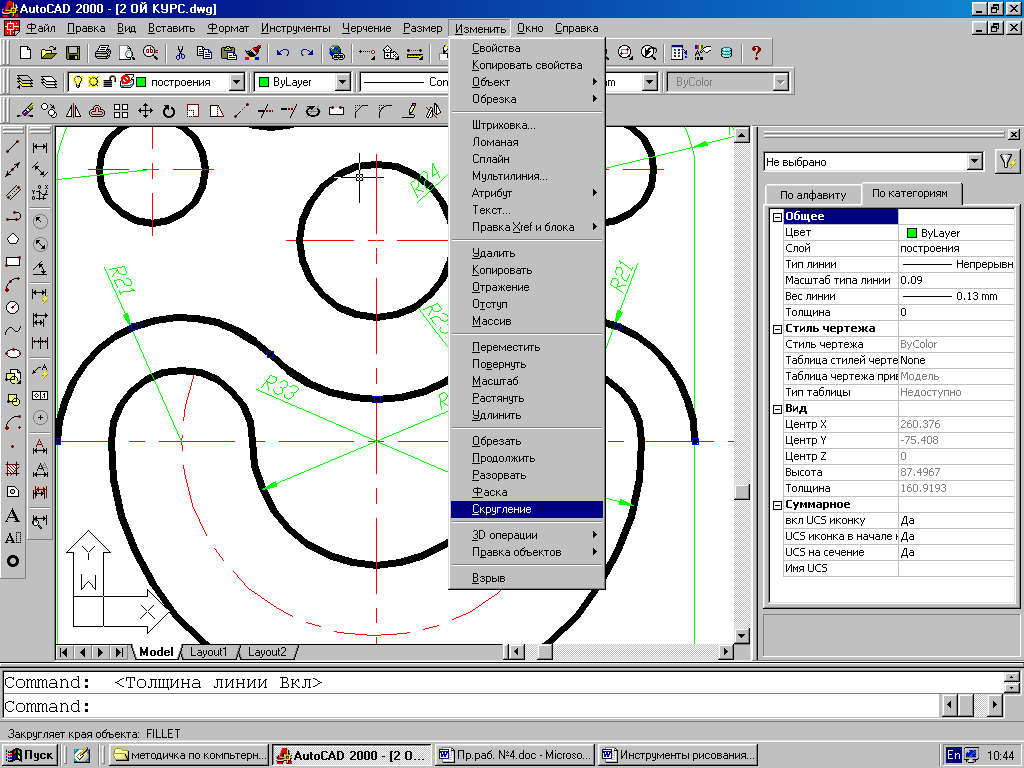

Оставшиеся сопряжения можно построить при помощи команды Скругление.

В ызываем команду любым из известных способов.

При вызове команды AutoCAD выдает запрос:

Current settings: Mode = TRIM, Radius = 10.0000

Select first object or [Polyline/Radius/Trim]:

Подтверждаем режим радиуса – R:

Select first object or [Polyline/Radius/Trim]: R

Второй запрос:

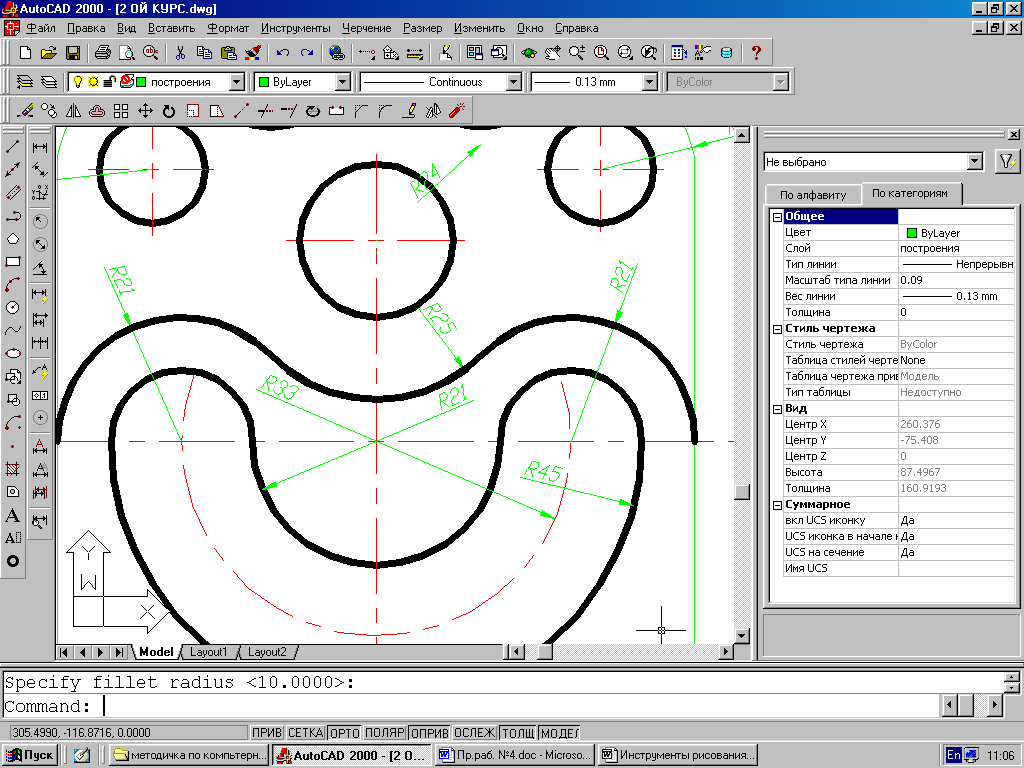

Specify fillet radius <10.0000>: подтверждаем.

ВНИМАНИЕ! В командной строке мог быть запрос с любым числовым значением. Если оно нам не подходит, вводим нужное. (Так во втором случае будем вводить 15).

Программа вновь требует вызова команды.

Вызываем команду.
В командной строке появляется запись с вновь введенным значением радиуса скругления (сопряжения):

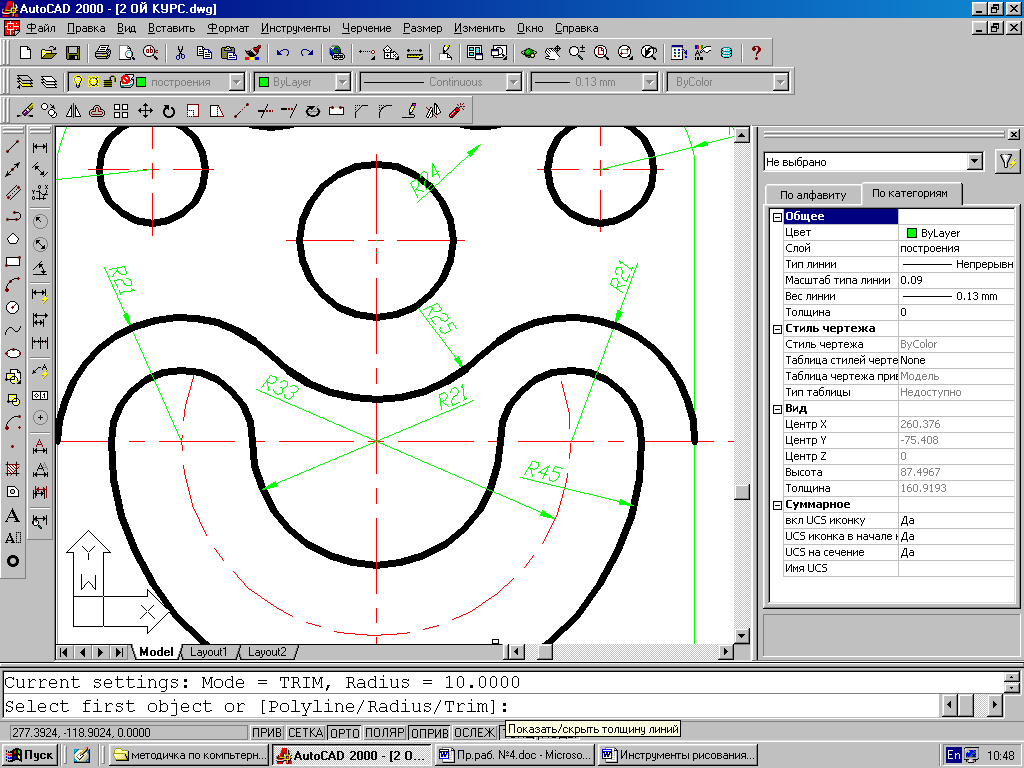

Current settings: Mode = TRIM, Radius = 10.0000

S elect first object or [Polyline/Radius/Trim]: указываем первую точку на прямоугольнике.

Следующая запись:

Select second object: указываем вторую точку на прилегающей стороне прямоугольника.

Аналогично строим оставшиеся сопряжения.

ШАГ Х

Переводим линии в основной слой.

ШАГ ХI

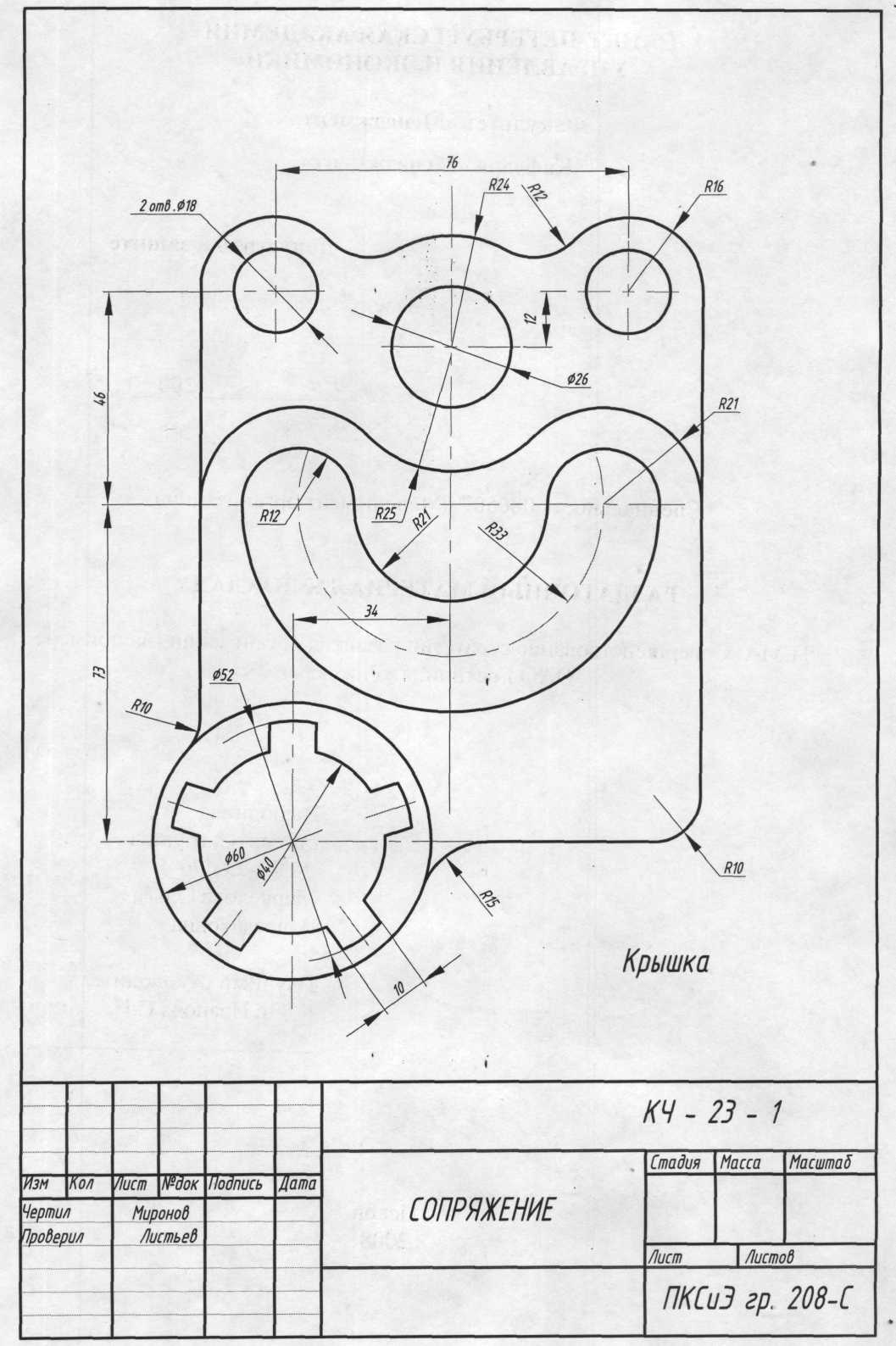

Наносим размеры.
Заполняем штамп.
Сохраняем чертеж

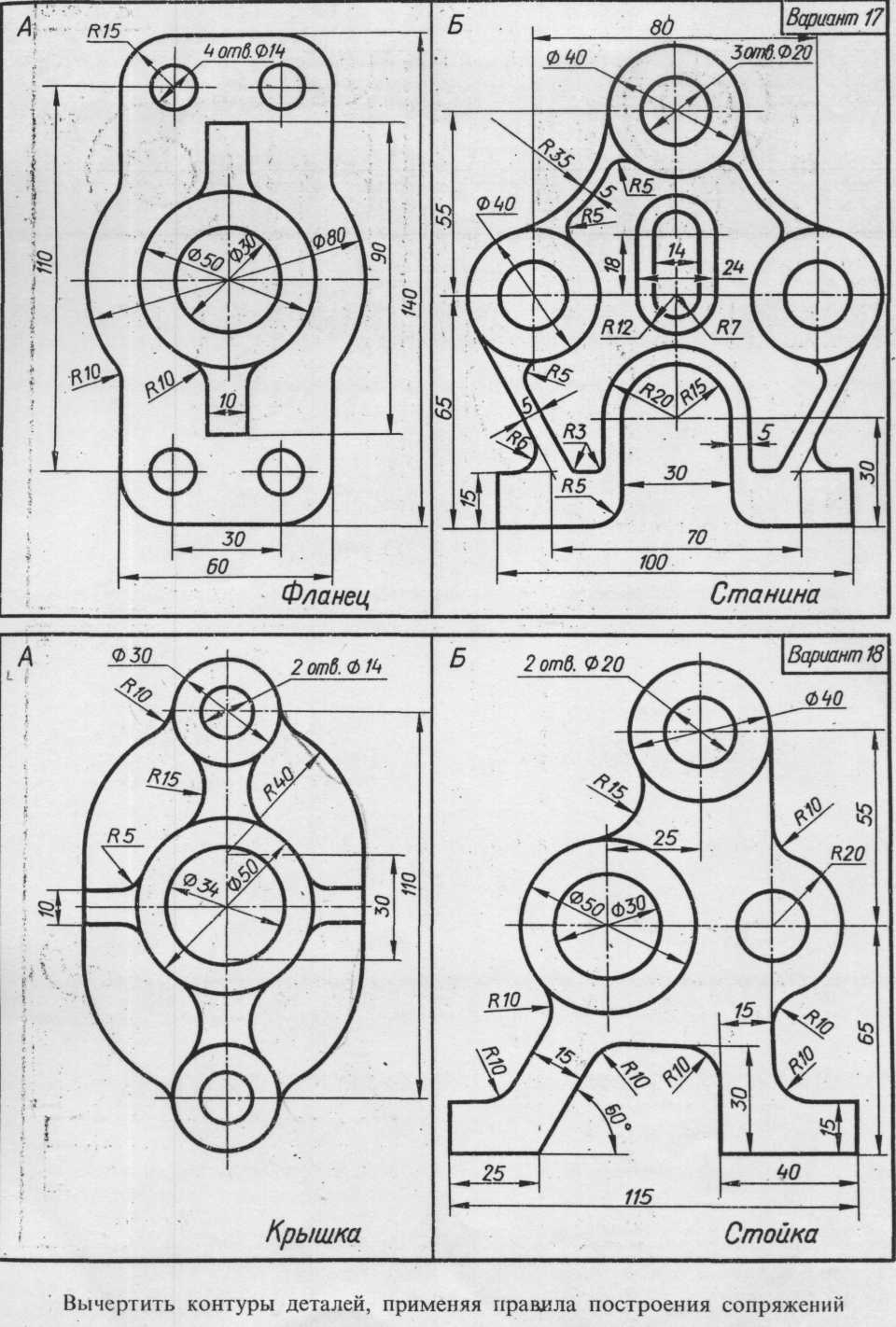

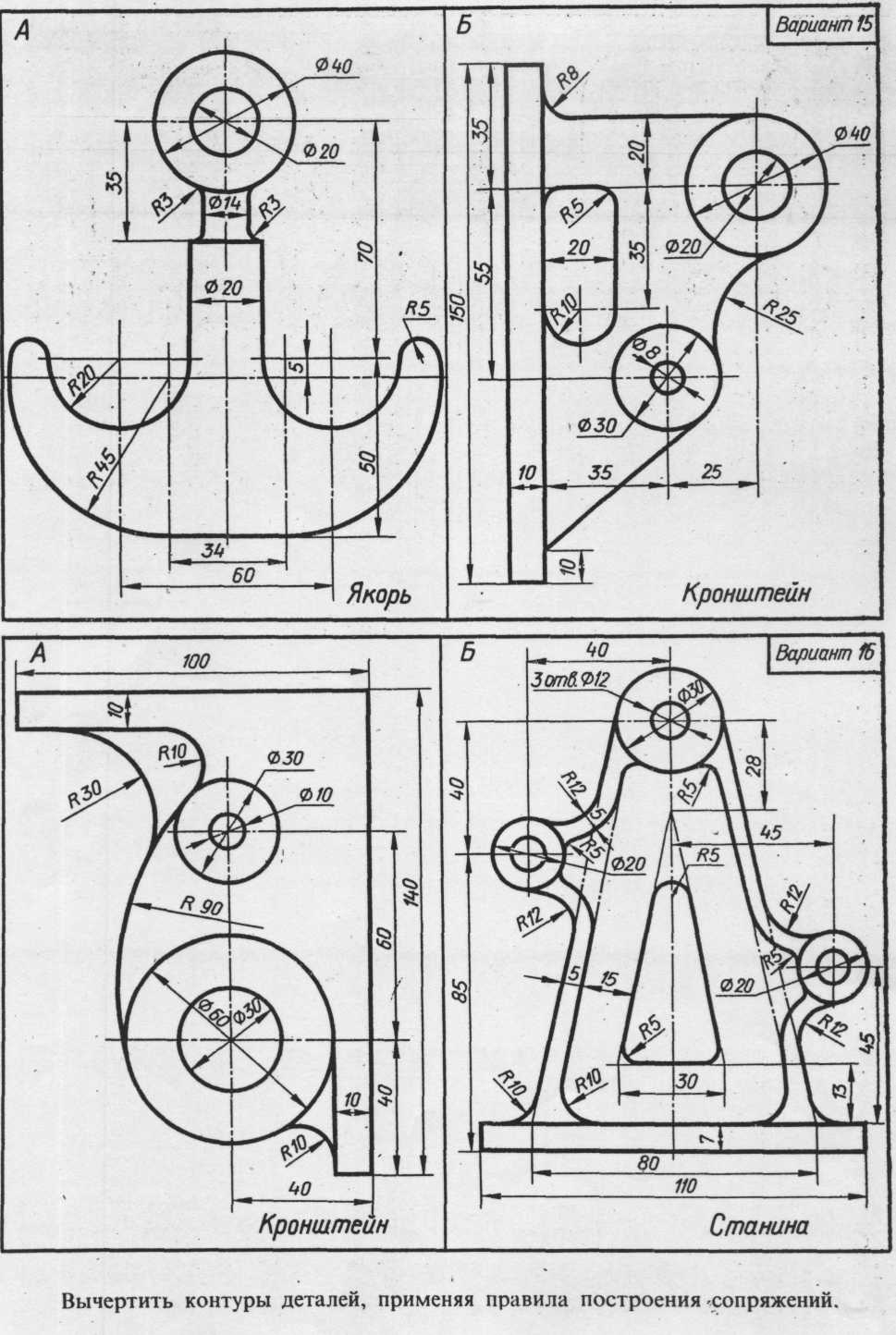

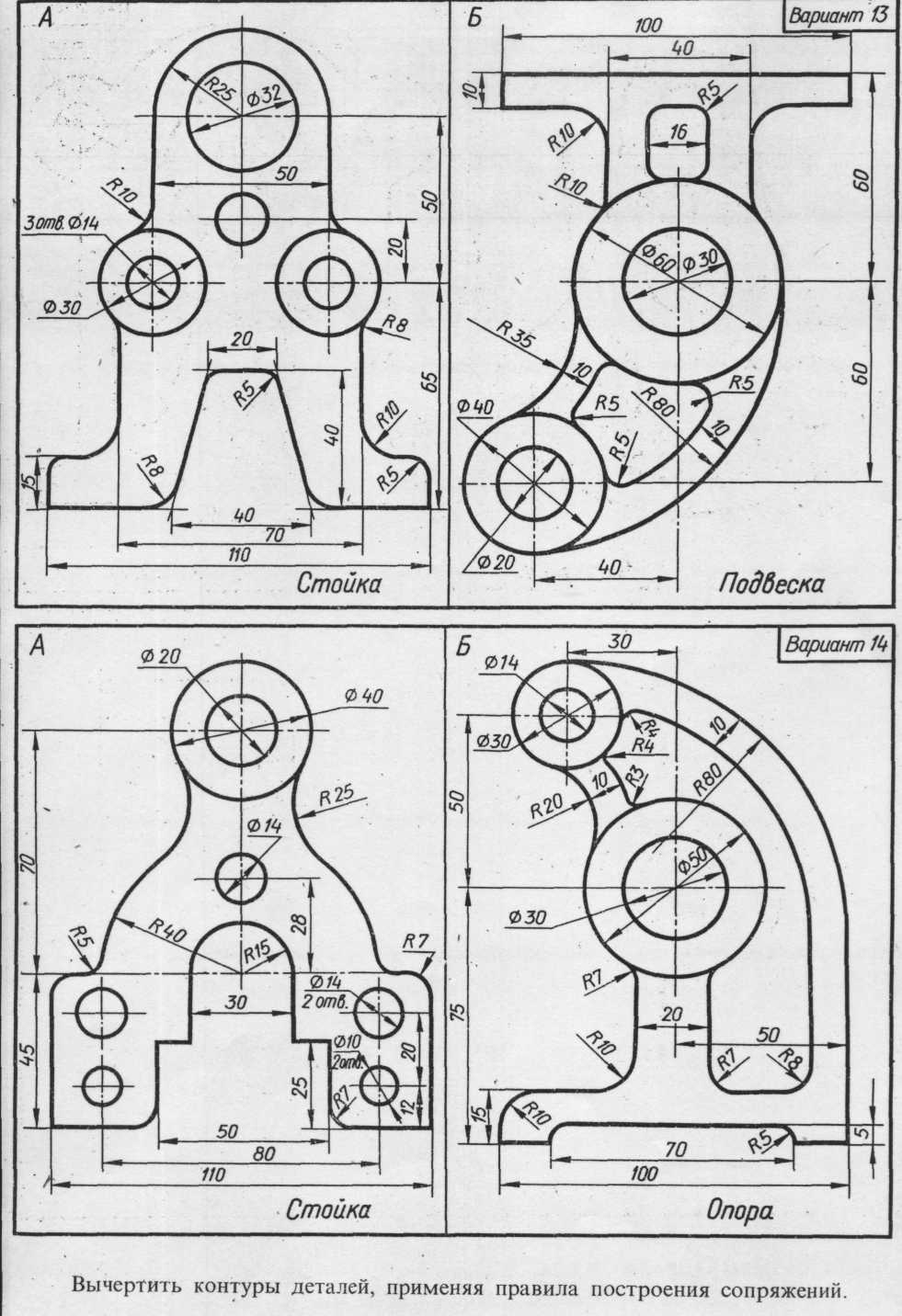

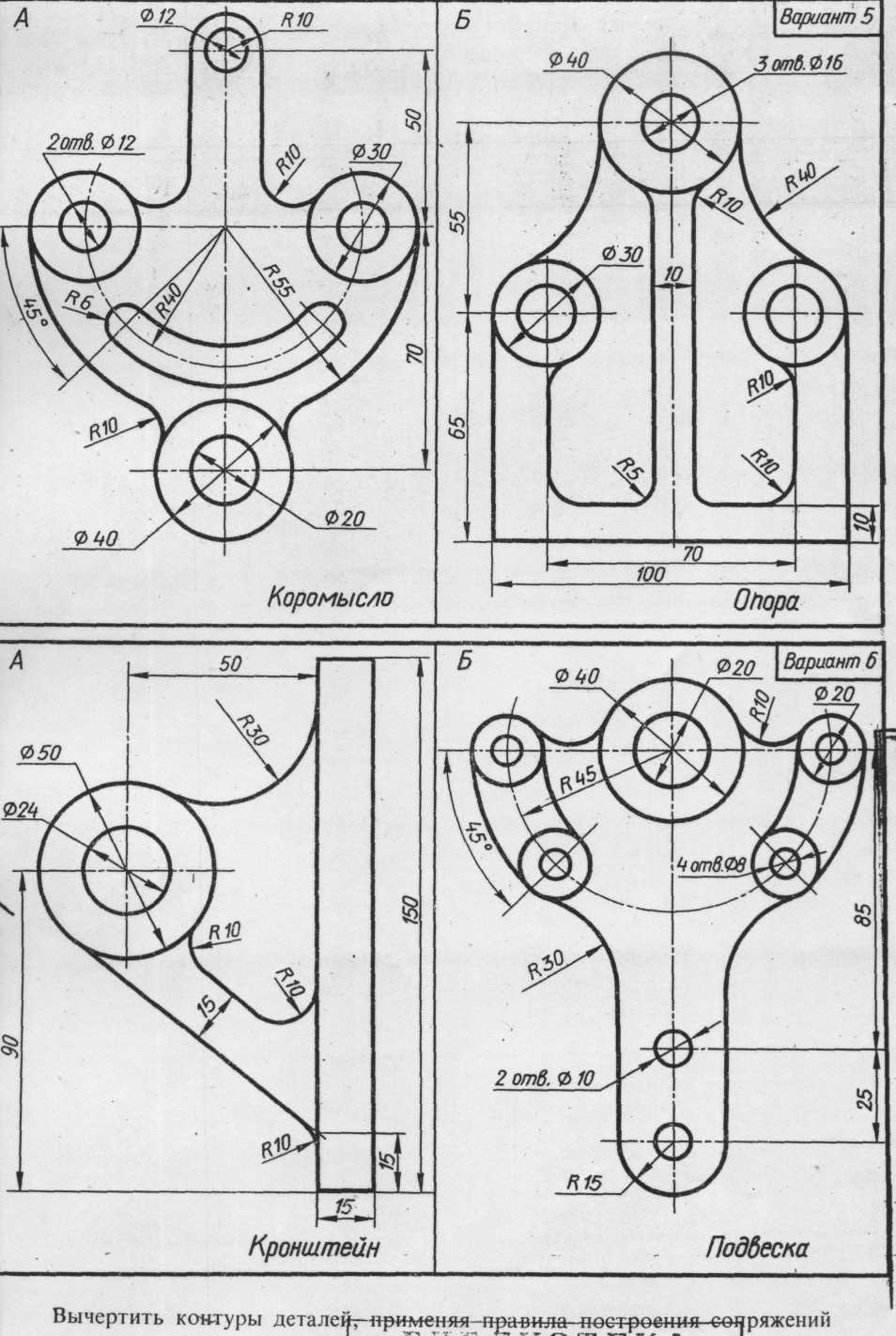

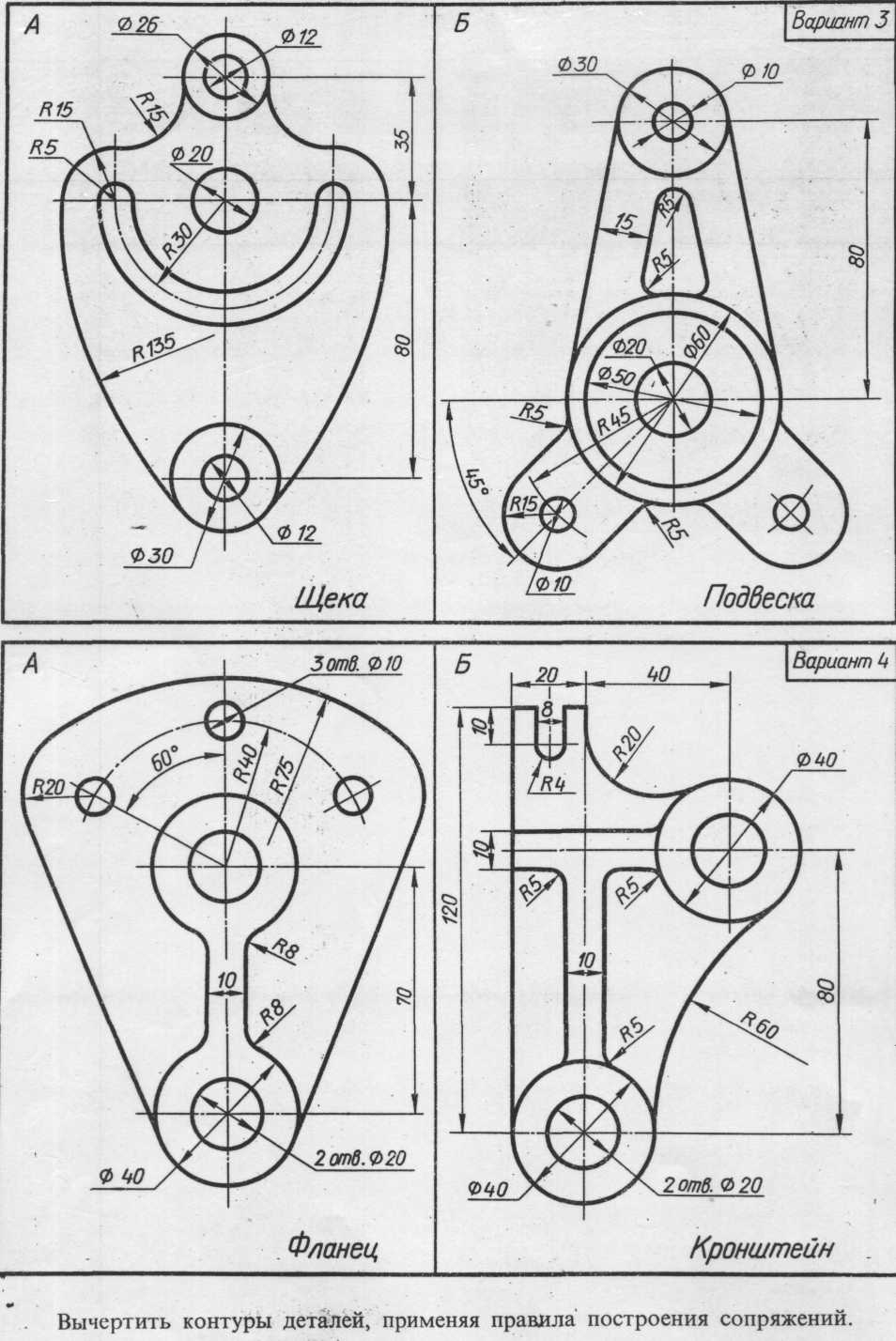

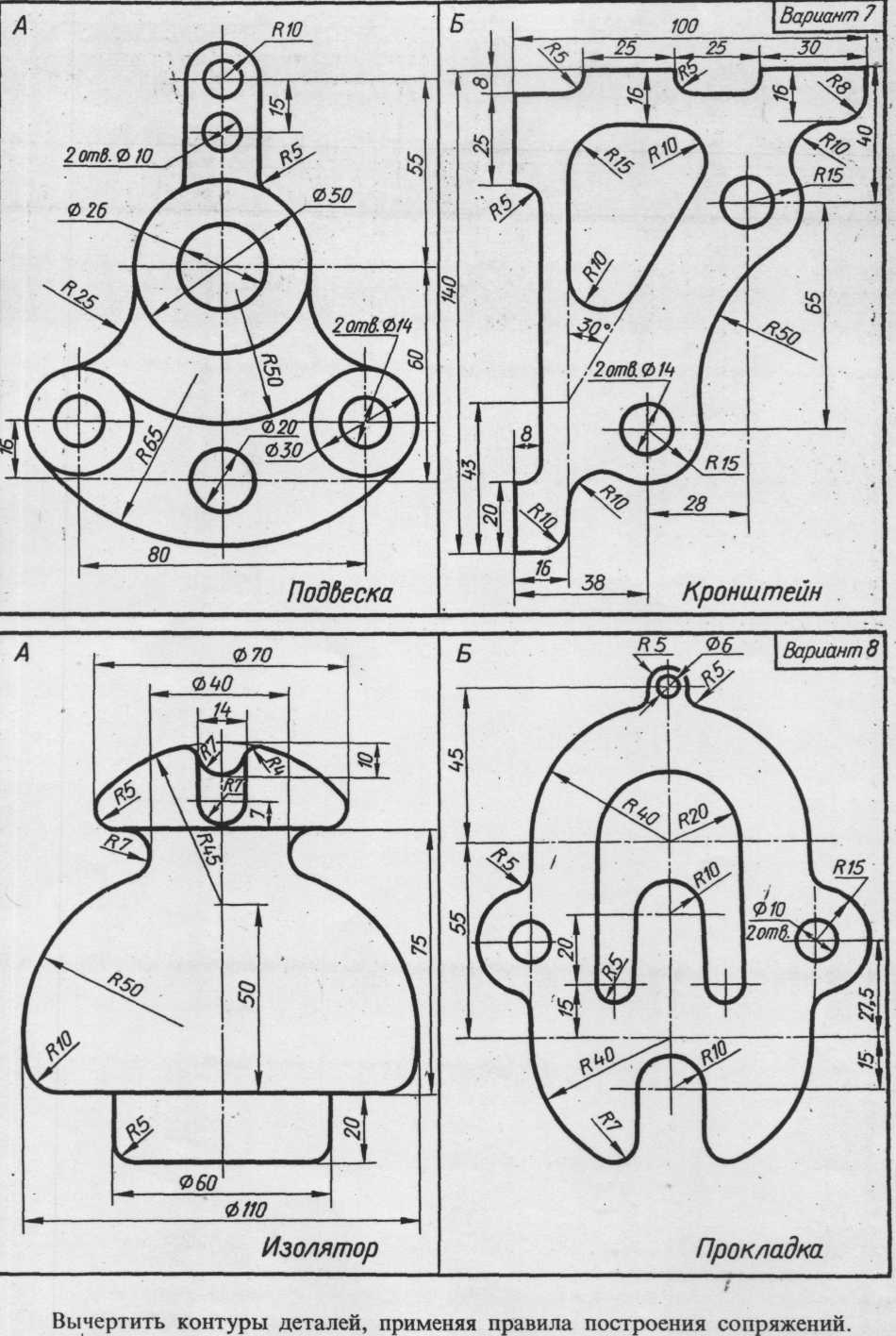

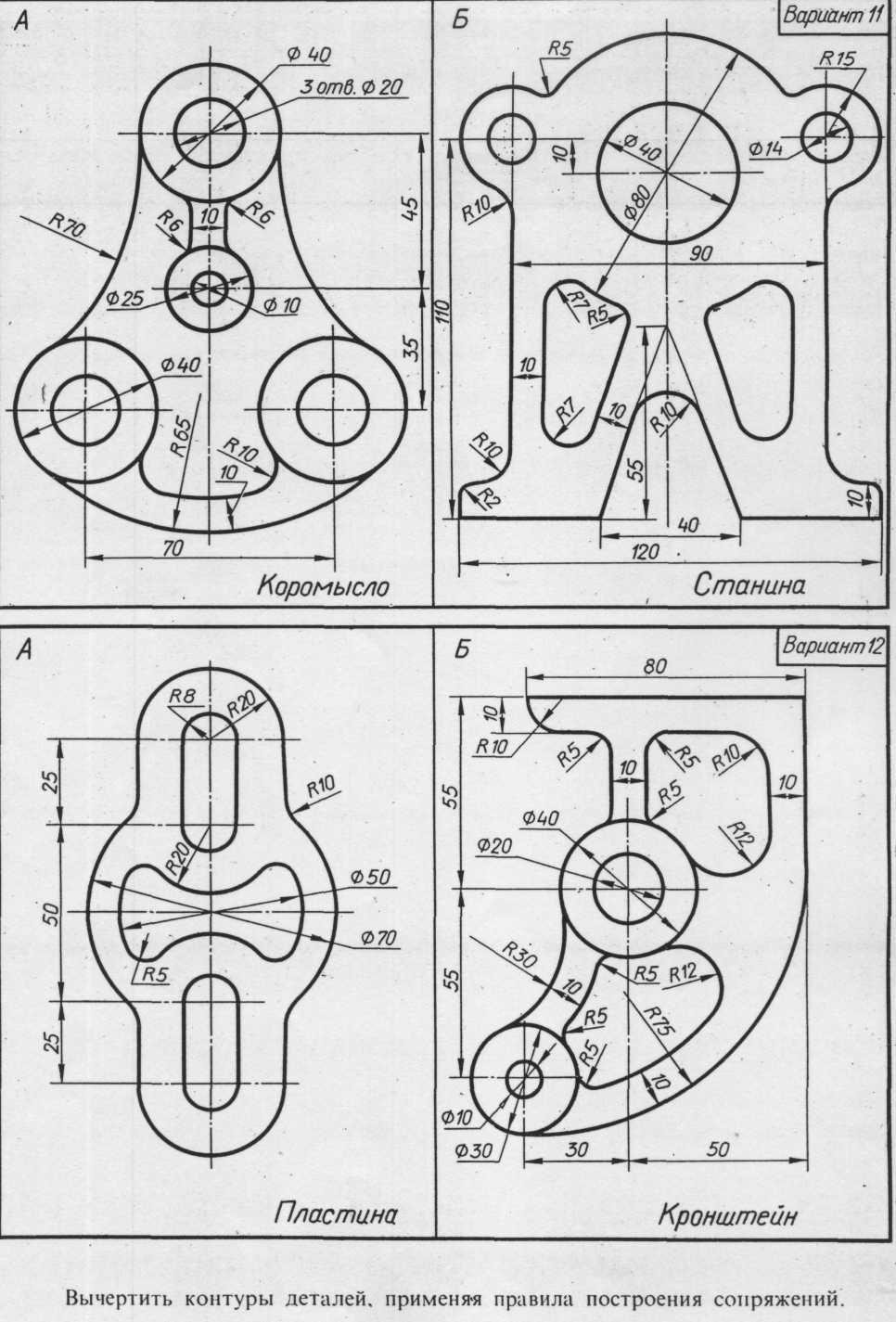

ВНИМАНИЕ! Предлагаем в качестве подсказки и тренировки воспользоваться ТРЕНИНГОМ СИСТЕМЫ AutoCAD 2000:

Раздел 2	05	L5	Привязка к конечным точкам примитивов
	06	L6	Привязка к средним точкам примитивов
	07	L7	Привязка к центру окружности, дуги или эллипса
	08	L8	Привязка к точке пересечения примитивов
	10	L10	Привязка к произвольной точке примитивов
	12	L12	Построить касательную из точки 1 к окружности
	13	L13	Построить перпендикуляры из точки 1 к дуге и отрезку
	15	С1	Построить окружность по центру и радиусу(через командную строку; абсолютные координаты)
	16	С2	Построить окружность по двум точкам диаметра(через 2 точки принадлежащие окружности-2Р)
	17	С3	Построить окружность по трем точкам(3Р)
	18	С4	Построить окружность касательную к двум примитивам(ТТR)
	19	С5	Построить окружность, касательную к двум другим(TTR)
	20	С6	Построить окружность касательную к прямой через объектные привязки
	21	С7	Построить окружность по двум точкам диаметра, лежащих на концах отрезка(через 2Р и объектные привязки)
	22	С8	Построить концентрическую окружность через объектную привязку и радиус
	24	А1	Построить дугу по трем точкам
	25	А2	Построить дугу по начальной точке, центру и величине угла
	26	А3	Построить дугу по начальной точке, центру и длине хорды
	27	А4	Построить дугу по двум точкам и радиусу
	28	А5	Построить дугу по двум точкам и касательной
Раздел 2	41	Т1	Сформировать динамический текст
	42	Т2	Сформировать вписанный текст
	43	Т3	Сформировать текст, выровненный по центру
	44	Т4	Сформировать текст, выровненный по ширине
	45	Т5	Сформировать текст, выровненный по середине
	46	Т6	Сформировать текст, выровненный вправо
	47	Т7	Создать наклонный стиль текста
	54	R1	Проставить горизонтальный размер
	55	R2	Проставить вертикальный размер с изменением размерного текста
	56	R3	Проставить повернутый размер
	57	R4	Проставить параллельный размер
	58	R5	Проставить базовые размеры
	59	R6	Проставить последовательную размерную цепь
	60	R7	Проставить диаметральный размер
	61	R8	Проставить радиальный размер
	62	R9	Проставить угловой размер
	63	R10	Быстрое нанесение размеров
	64	R11	Выполнение надписи с выноской
	65	RS1	Установить размер и форму стрелок
	66	RS2	Установить размер осей окружности и дуги
	67	RS3	Подавить выносную линию
	68	RS4	Подавить стрелку у размерной линии
	69	RS5	Установить стиль радиального размера
	70	RS6	Установить размерный текстовый стиль
Раздел 3	12	ar 2	Размножение объекта круговым массивом.
	16	of 1	Построение эквидистанты (подобия объектов).
	23	ex 1	Удлинение линии до известной границы.
	24	br 1	Разрыв и удаление части окружности.
	25	tr 1	Отсекание части окружности.
	28	fi 1	Построение сопряжения (скругления) через задание радиуса.
	33	pr 3	Изменение типа линии объекта.
	34	pr 4	Изменение типа линии объекта через строку свойств объектов.
	35	pr 5	Изменение слоя объекта.
	36	pr 6	Изменение слоя объекта через строку свойств объектов.
