4. Вкладка Text

Вкладка Text позволяет задать параметры размерного текста. Вкладка содержит три панели.

Панель Text Appearance (Отображение Текста) позволяет определить стиль размерного текста. Панель содержит два раскрывающихся списка, два поля ввода и кнопку-переключатель.

Раскрывающийся список Text Style позволяет выбрать текстовый стиль для размерного текста. Этот текстовый стиль должен быть создан до момента настройки размерного стиля. Если по каким-то причинам это не было сделано, нужно воспользоваться кнопкой с многоточием, которая открывает диалоговое окно Text Style.

Раскрывающийся список Text Color устанавливает цвет размерного текста. По умолчанию установлен цвет ByBlock.

Поле ввода Text Height позволяет задать высоту символов размерного текста.

Кнопка выбора ISO Standard устанавливает положение размерной линии в соответствии с требования стандарта ISO (размер проставляется на выносных полочках).

5. Вкладка Primary Units

Раскрывающийся список Precision позволяет установить точность представления измеряемых линейных величин в размерном числе. По умолчанию установлена точность 0,00. В нашем случае целесообразнее установить точность измерений до 0.

ВНИМАНИЕ! Для редактирования стиля выделите его имя в списке существующих размерных стилей и затем, щелкните по кнопке Modify. После нажатия кнопки откроется диалоговое окно Modify Dimension Style, которое в точности повторяет уже рассмотренное диалоговое окно New Dimension Style. Здесь можно внести необходимые изменения в параметры стиля, которые автоматически станут текущими в активном чертеже. Изменения во внешнем виде всех размеров выбранного стиля произойдут после закрытия окна Modify Dimension Style. Кроме того, любой новый размер, создаваемый с помощью модифицированного размерного стиля, также будет соответствовать новым параметрам.

В НИМАНИЕ! В текстовом стиле ISOCPEUR могут появиться знаки вопроса вместо значка диаметра. В этом случае в диалоговом окне Менеджера стиля текста выбираем txt.shx

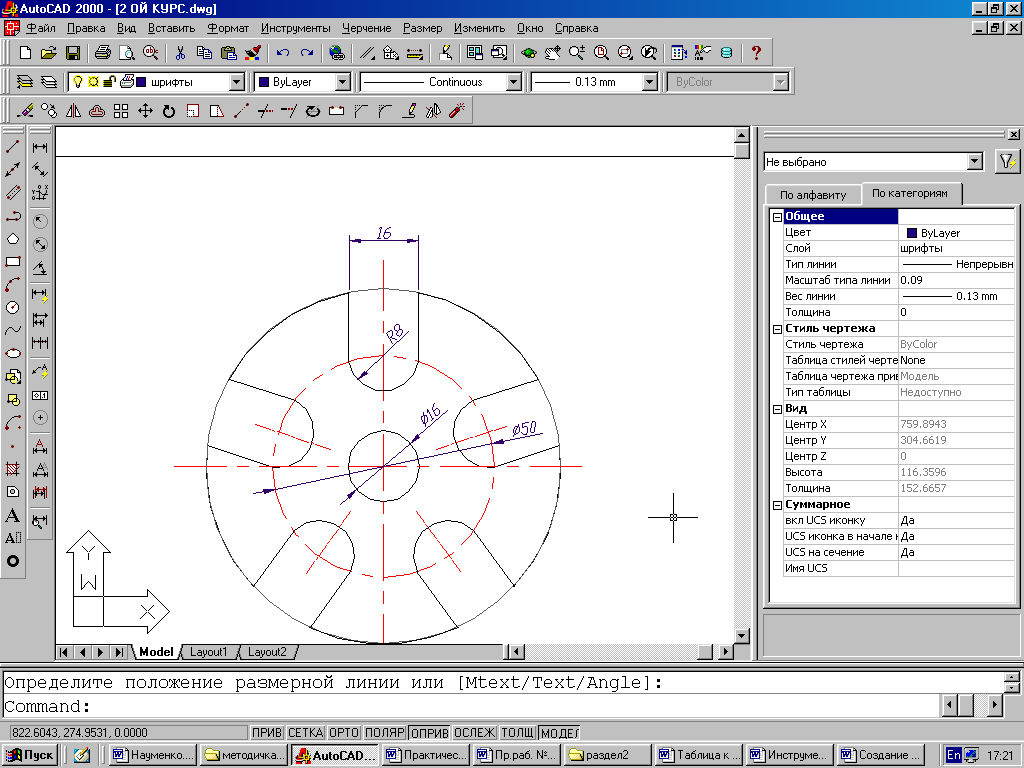

6. Наносим размеры:

• Diameter — размер диаметра

• Linear — линейные размеры

• Radius — размер радиуса

Шаг VIII

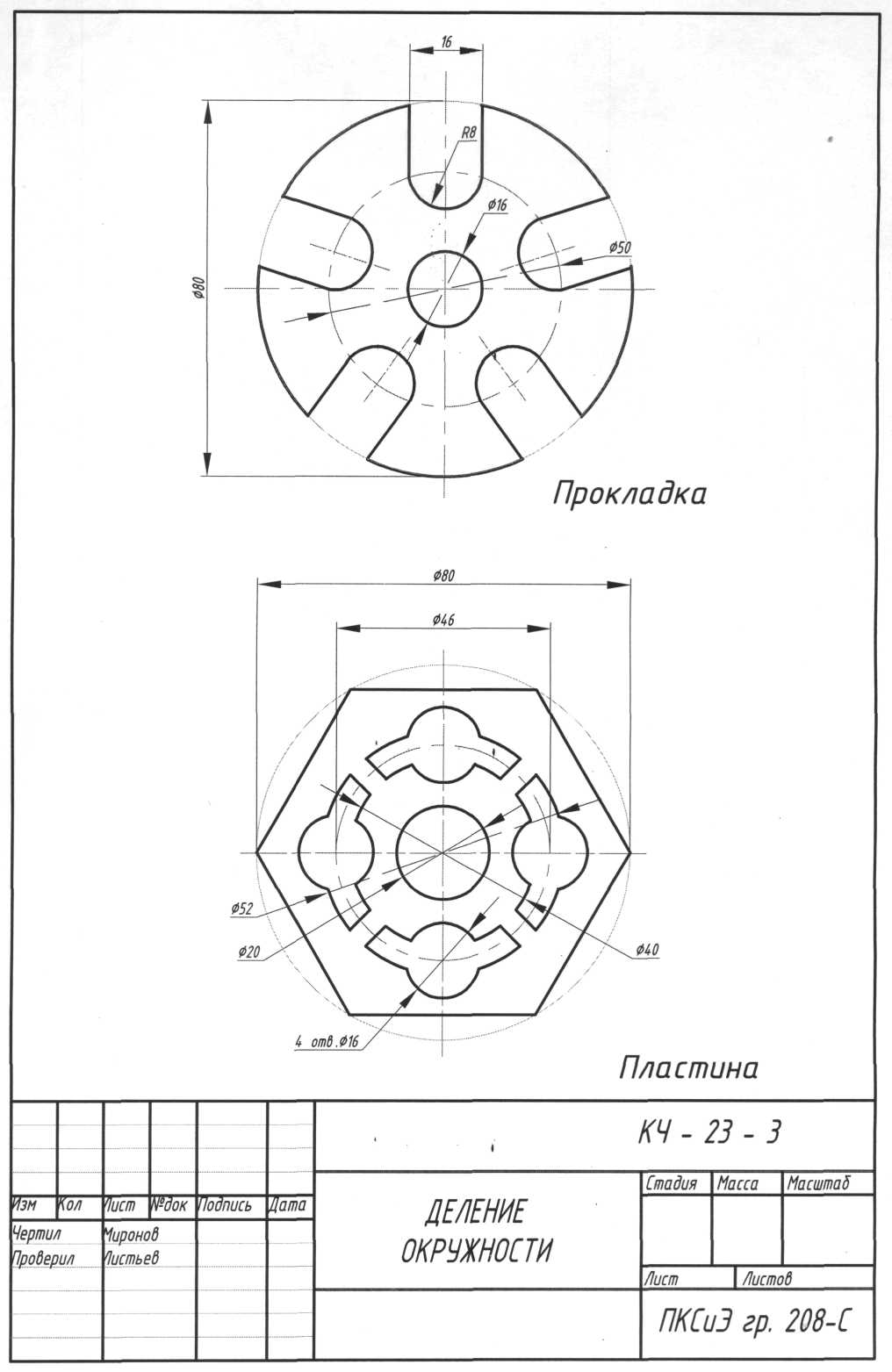

Подписываем названия деталей, заполняем штамп.

ШАГ IX

Сохраняем работу. Выбираем в МЕНЮ \ Файл \ Сохранить.

В открывшемся окне вводим новое имя, оно должно содержать фамилию студента и номер группы.

ВНИМАНИЕ! Предлагаем в качестве подсказки и тренировки воспользоваться ТРЕНИНГОМ СИСТЕМЫ AutoCAD 2000:

Раздел 2	01	L1	Построение точек в абсолютных координатах
	02	L2	Построение фигур в относительных координатах
	03	L3	Построение фигур в полярных координатах(под углом горизонтали)
	04	L4	Построить многоугольник, используя привязку координат к узлам сетки
	05	L5	Привязка к конечным точкам примитивов
	06	L6	Привязка к средним точкам примитивов
	07	L7	Привязка к центру окружности, дуги или эллипса
	15	С1	Построить окружность по центру и радиусу(через командную строку; абсолютные координаты)
	36	Pg2	Построить многоугольник, вписанный в окружность
	43	Т3	Сформировать текст, выровненный по центру
	54	R1	Проставить горизонтальный размер
	55	R2	Проставить вертикальный размер с изменением размерного текста
	56	R3	Проставить повернутый размер
	57	R4	Проставить параллельный размер
	58	R5	Проставить базовые размеры
	59	R6	Проставить последовательную размерную цепь
	60	R7	Проставить диаметральный размер
	61	R8	Проставить радиальный размер
	62	R9	Проставить угловой размер
	63	R10	Быстрое нанесение размеров
	64	R11	Выполнение надписи с выноской
	65	RS1	Установить размер и форму стрелок
	66	RS2	Установить размер осей окружности и дуги
	67	RS3	Подавить выносную линию
	68	RS4	Подавить стрелку у размерной линии
	69	RS5	Установить стиль радиального размера
	70	RS6	Установить размерный текстовый стиль
Раздел 3	16	of 1	Построение эквидистанты (подобия объектов).
	12	ar 2	Размножение объекта круговым массивом.
	24	br 1	Разрыв и удаление части окружности.
	25	tr 1	Отсекание части окружности.
	31	pr 1	Изменение цвета объекта.
	32	pr 2	Изменение цвета объекта через строку свойств объектов.
	33	pr 3	Изменение типа линии объекта.
	34	pr 4	Изменение типа линии объекта через строку свойств объектов.
	35	pr 5	Изменение слоя объекта.
	36	pr 6	Изменение слоя объекта через строку свойств объектов.
	39	pr 7	Изменение текста и его стиля.

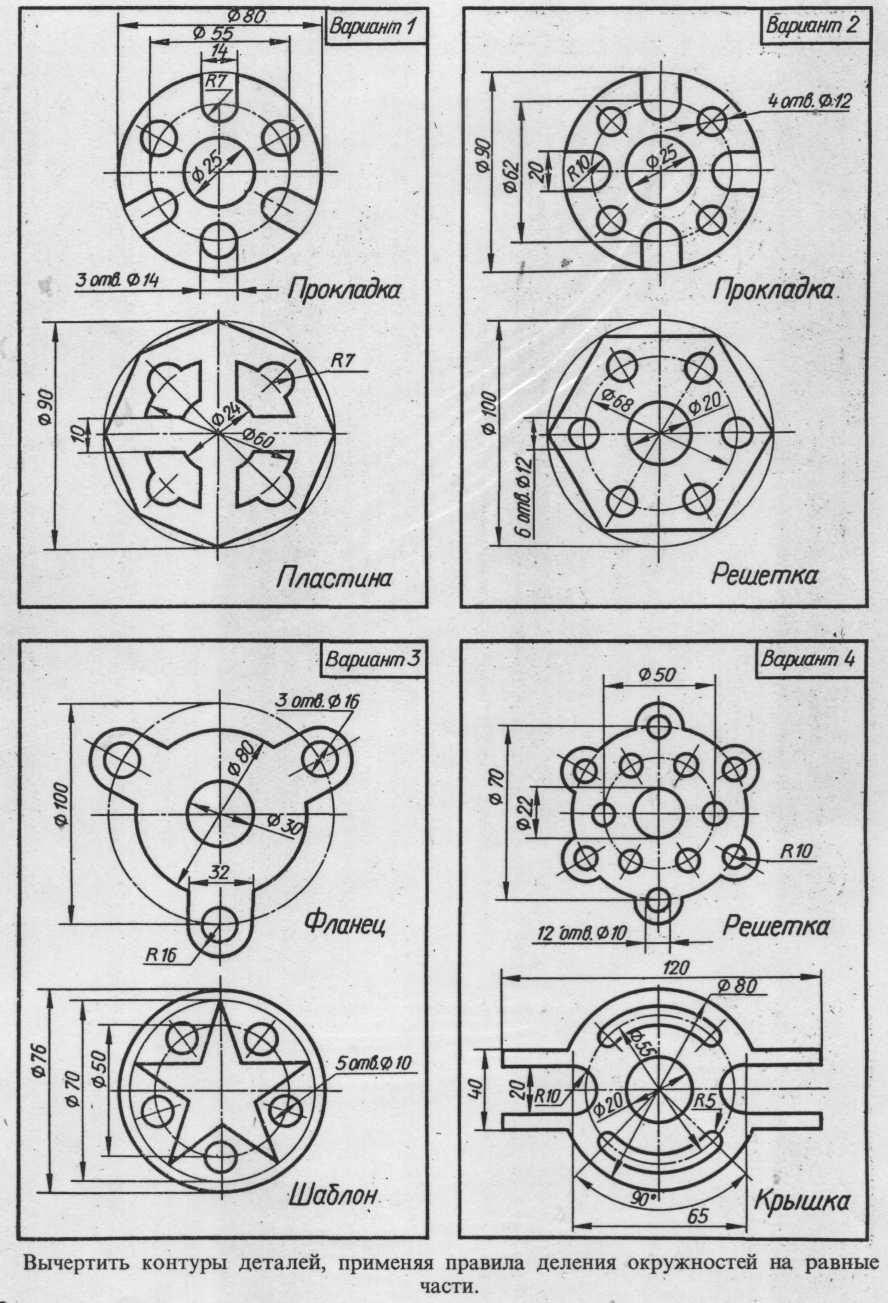

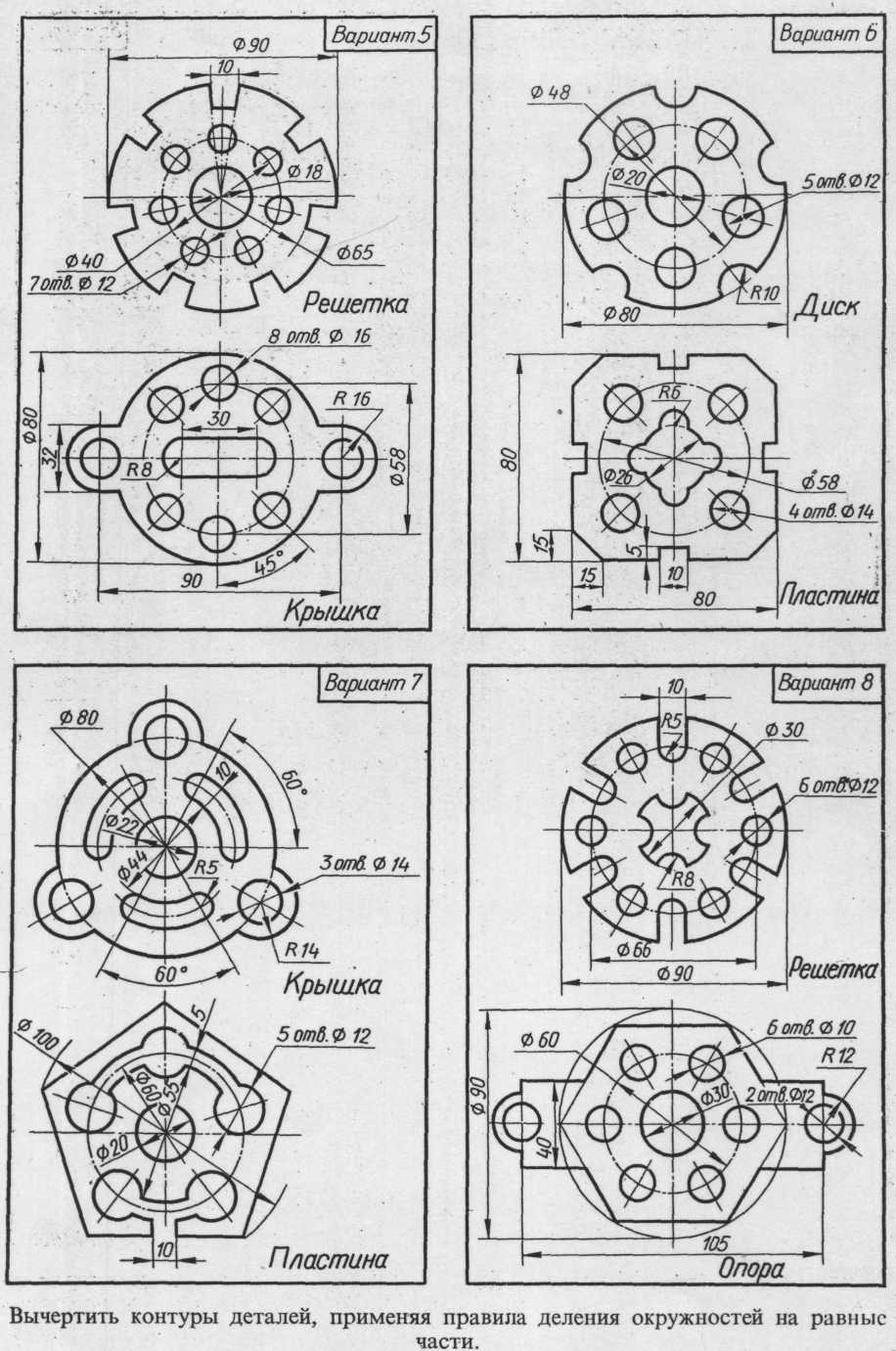

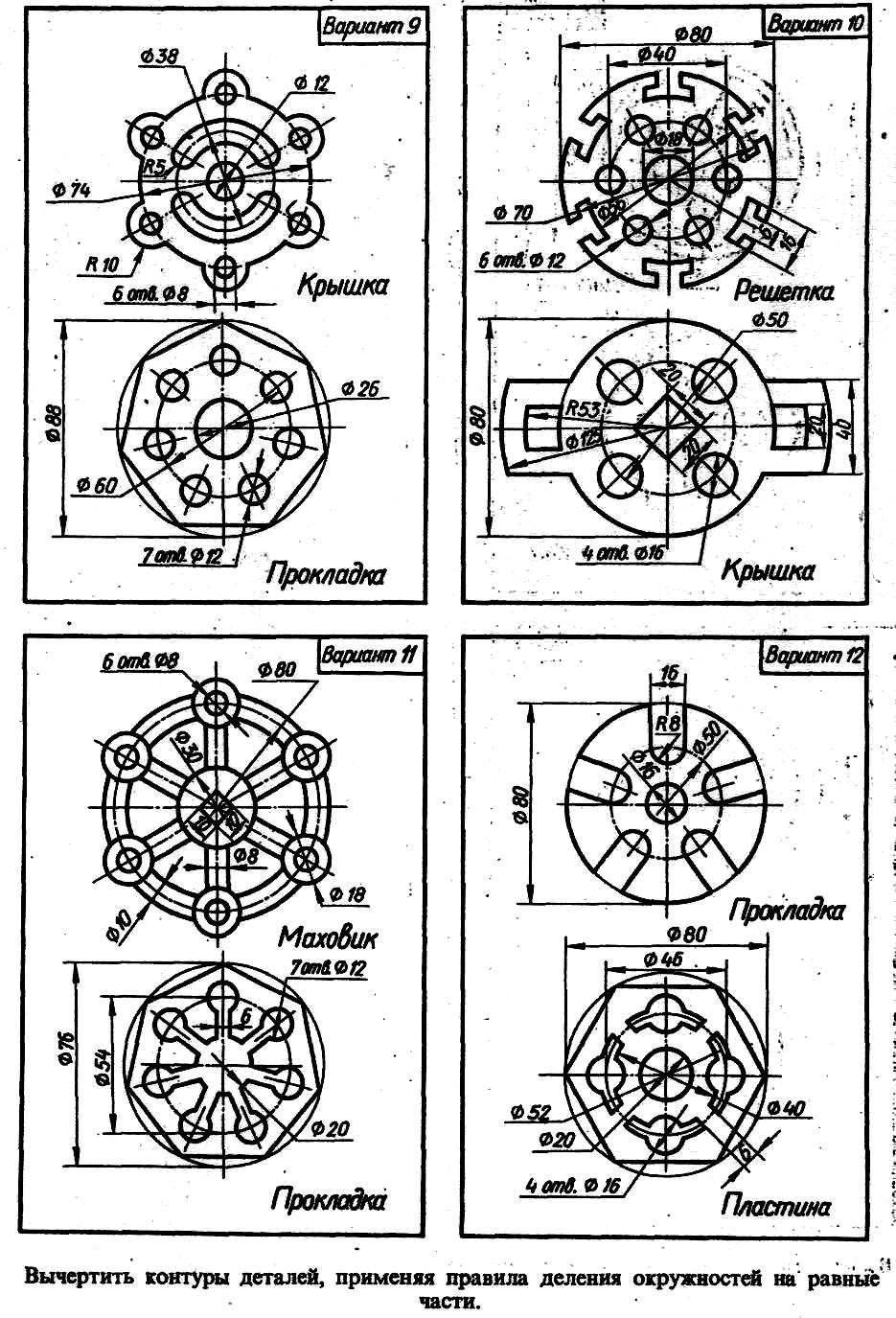

ВНИМАНИЕ! Задание является индивидуальным. В качестве раздаточного материала используются карточки, типа:

Номер задания для выполнения может быть предложен преподавателем.
