2.3 Выбор грузозахватных приспособлений.
Таблица 3 – Ведомость грузозахватных приспособлений и монтажной оснастки.
Монтируемый Элемент |
Грузозахватные приспособления и монтажные оснастки |
|||||
наименование |
масса, т |
Наименование грузозахватных приспособлений |
Q,т |
масса, т |
высота, м |
вид и масса оснастки |
Плита фундаментная |
2,4 |
Канатные стропы четырехветвевые типа 4СК |
5 |
0,14 |
4,5 |
-- |
Фундаментный блок |
1,96 |
Канатные стропы двухветвевые типа 2СК |
5 |
0,14 |
4,5 |
-- |
Плита перекрытия |
2,95 |
Многоветветой уравновешивающийся строп |
5 |
0,25 |
5 |
-- |
Лестничный марш |
1,29 |
Уравновешивающийся строп |
5 |
0,44 |
4,5 |
-- |
Лестничная площадка |
1,2 |
Канатные стропы четырехветвевые типа 4СК |
5 |
0,14 |
4,5 |
-- |
2.4 Выбор монтажного крана.

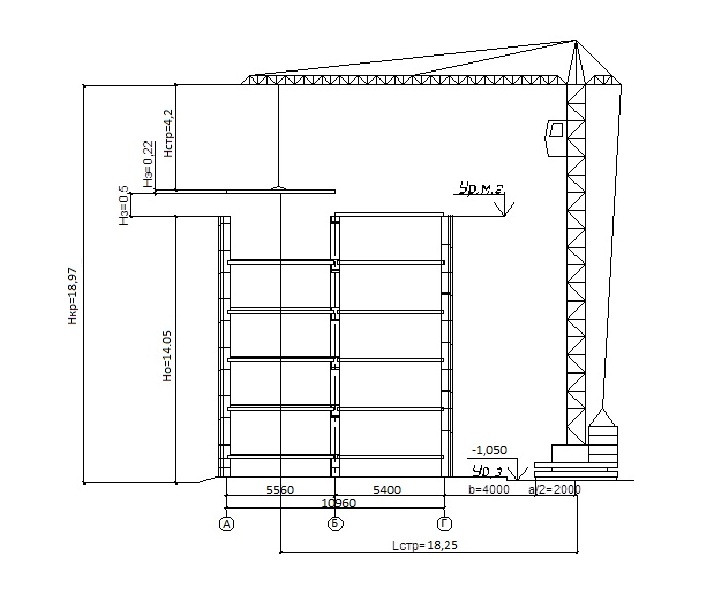

Схема
параметров башенного кран.
1. Определяем грузоподъёмность: рис 1.
Q = mэ + mгр + mосн = 2,95 + 0,09 = 3,04 т.
2. Определяем высоту подъема крюка:
Нкр = Н0 + Нз + Нэл + Нстр = 14,050 + 0,5 + 0,22 + 4,2 = 18,97 м.
Н0 = Ур.М.Г. – Ур.з. = 13,000 + 1,050 = 14,050 м.
3. Определяем вылет стрелы:
lстр = a/2 + b + c = 4,5/2 + 4 + 12 = 18,25 м
Таблица 4 – Ведомость выбора монтажного крана.
Наименование элемента |
Размеры1 |
Вес конструкции,т |
Расчетные параметры |
||||
длина, м |
ширина, м |
Вы11сота, м |
Q, т |
Hкр, м |
Lстр, м |
||
Плита перекрытия |
6,0 |
1,5 |
0,22 |
2,95 |
3,04 |
18,97 |
18,25 |
Таблица 5 – Ведомость монтажных характеристик кранов.
Наименование элемента |
Обозначение параметров |
Расчетные параметры |
Расчетные параметры крана |
|
КС 5363 |
||||
min |
Max |
|||
Плита перекрытия |
Q (т.) |
3,04 |
0,3 |
4 |
Hкр (м.) |
17,92 |
15 |
30 |
|
lстр (м.) |
18,25 |
1,5 |
25 |
|
После изучения графиков грузовых характеристик кранов, выбираем кран КС 5363 с параметрами Q = 0,3 - 4 т., Hкр = 15 - 30 м., lстр = 1,5 - 25 м, так как его характеристики удовлетворяют рассчитанным параметрам, а также он поможет максимально сократить простои в производстве работ, что является очень важным условием в строительстве.
