Тема 1.3. Проектирование базовых конструкций (бк) женской одежды на типовые фигуры»

Самостоятельная работа № 1.8

Тема: Горизонтальные и вертикальные линии, основные конструктивные точки плечевой и поясной одежды по ЕМКО СЭВ

Цели: освоить терминологию, систему обозначений и понятий ЕМКО СЭВ; изучить систему обозначений конструктивных точек и отрезков ЕМКО СЭВ; ознакомиться с конструктивными зонами.

Литература:

1. Единая методика конструирования одежды СЭВ (ЕМКО СЭВ). Том 1. Теоретические основы. М., 1988, с. 22-27.

2. Э.К. Амирова, О.В. Сакулина, Б.С. Сакулин, А.Т. Труханова. Конструирование одежды: Учебное пособие для сред. проф. образования. – М.: Издательский центр «Академия», 2010, с. 301-306.

Порядок выполнения работы:

Задание 1. Изучить по рекомендуемой литературе и конспекту лекций терминологию, систему обозначений и понятий ЕМКО СЭВ.

Задание 2. Изучить по рекомендуемой литературе [1] систему горизонтальных и вертикальных линий, основные конструктивные точки плечевой и поясной одежды ЕМКО СЭВ.

Задание 3. В тетради зарисовать систему пересечения основных горизонтальных и вертикальных конструктивных линий.

На другом листе зарисовать систему основных конструктивных точек.

На рисунках указать наименования линий и точек (рис. 1.8.1 и 1.8.2).

Подготовьте ответы на следующие вопросы:

1. Что вы знаете о системе обозначений и понятий ЕМКО СЭВ?

2. Как обозначаются вертикальные и горизонтальные линии?

3. Какие обозначения конструктивных точек вы знаете? Что такое конструктивные зоны?

4. Чем основные конструктивные точки отличают от прочих? от тождественных?

5. Что называется конструктивным отрезком?

Форма контроля:

- проверка тетрадей;

- опрос;

- тестирование.

Рисунок 1.8.1 - Система пересечения основных горизонтальных и вертикальных конструктивных линий

Рисунок 1.8.2 - Основные конструктивные точки

Тема 1.4. Построение исходных модельных конструкций (имк) швейных изделий

Самостоятельная работа № 1.9.

Тема: Формообразующие линии различных силуэтов. Построение боковых линий в изделиях прямого силуэта

Цели: изучение оформления формообразующих линий женских плечевых изделий различных силуэтов; освоение способов преобразования БК женского платья и жакета в исходную модельную конструкцию (ИМК).

Литература:

1. Единая методика конструирования одежды СЭВ (ЕМКО СЭВ).

Том 2. Базовые конструкции женской одежды. М.,1988, с. 58-60, 83-84.

2. Мартынова А.И., Андреева Е.А. Конструктивное моделирование: Учебное пособие для вузов. - М.: Московская государственная академия легкой промышленности, 1999, с.37-45.

3. Э.К. Амирова, О.В. Сакулина, Б.С. Сакулин, А.Т. Труханова. Конструирование одежды: Учебное пособие для сред. проф. образования. – М.: Издательский центр «Академия», 2010, с. 60-65.

Порядок выполнения работы:

Задание 1. Изучить конструкции женских плечевых изделий по готовым изделиям и журналам мод, анализируя их форму, расположение и количество вытачек и рельефов. Выполнить в тетради по три эскиза плечевых женских изделий прямого, трапециевидного, прилегающего и полуприлегающего силуэта.

Базовая конструкция (БК) изделия - основа для разработки исходных модельных конструкций (ИМК) изделий различных силуэтных форм и покроев. Для получения ИМК, на БК наносят формообразующие элементы (боковые линии, рельефы, швы, вытачки). Их количество, форма и расположение зависят от объёма, формы и силуэта изделия.

Рисунок 1.9.1 –Оформление формообразующих линий

Форма изделия зависит не только от расположения линий членения, но и от их конфигурации. Благодаря различной конфигурации линий можно получить ту или иную степень прилегания на разных участках в соответствии с проектируемой формой изделия.

Оформление линий членения в приталенных изделиях зависит от степени прилегания. Конфигурация формообразующих линий имеет большое разнообразие и при её выборе необходимо руководствоваться модельными особенностями изделия.

Задание 2. Рассчитать и построить чертежа ИМК женского платья (пальто) прямого силуэта.

Построение средней линии спинки:

а) средняя линия спинки без шва (рис. 1.9.2, а) (для всех силуэтных форм).

Через точки 11 и 511 проводят прямую до пересечения с линией низа в т.912. В т.912 перпендикуляр — направление линии низа.

Из т.112 перпендикуляр на 11-511, пересечение — т. 11'.

11'—511—912 — средняя линия спинки.

б) средняя линия спинки со швом (рис. 1.9.2, б) для прямого силуэта повторяет контур средней линии спинки БК, т.е. 11(11')-21-411-511-911 — средняя линия спинки.

Для узкого прямого силуэта средняя линия спинки может получить некоторую вогнутость на талии. 411-412 = 0,7÷1,0 см.

Линия бокового шва спинки для прямого силуэта, как правило, параллельна средней линии спинки на участке от талии до низа.

Вершину бокового шва располагают по модели, чаще на середине проймы или середине изделия

331—345 = 0,5(331—351) или 331—345 = 0,5(31—37).

Из т. 345 вертикаль вверх до пересечения с линией проймы в т. 346, вниз до пересечения с линией талии - т. 44, с линией бедер - т. 54, с линией низа - т.94.

346-44-54-94 — исходная боковая линия и линия бокового шва для изделий прямого силуэта и спинкой со средним швом.

Для спинки без среднего шва из т. 346 прямая параллельна средней линии спинки до пересечения с линией низа — перпендикуляр из т. 912 — в т. 941.

346-441-541-941 — линия бокового шва спинки.

Для прямого силуэта ширина переда по линии бедер должна быть больше ширины переда под проймой: 54—541'=1,5÷2,5 см. При этом необходимо проверить на соответствие

/54—541/ + /54—541'/ > /57—570/.

Из т. 346 прямая через т. 541'. Боковую линию переда уравнивают по боковой линии спинки: 346—441'—541'—941' = 346—441—541—941.

Боковые линии спинки и переда в прямом силуэте не всегда оформляют прямыми линиями. Когда мода предлагает узкий прямой силуэт, боковые линии выше уровня талии оформляют слегка вогнутой (1,0÷1,5) (рис. 1.9.2, б).

а б

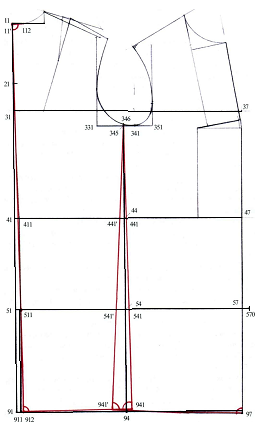

Рисунок 1.9.2 – Конструкция изделия прямого силуэта: а - средняя линия спинки без шва, б - средняя линия спинки со швом

Подготовьте ответы на следующие вопросы:

1. Дайте характеристику основных линий конструкции, их положение в зависимости от формы изделия.

2. От чего зависит суммарный раствор вытачек по линии талии в одежде различных видов и моделей?

3. Как строятся боковые линии в изделиях прямого силуэта? трапециевидного?

4. Как форма изделия влияет на конфигурацию линий членения?

Форма контроля:

- проверка тетрадей;

- проверка чертежей ИМК;

- опрос.

Самостоятельная работа № 1.10

Тема: Расчет посадки оката рукава и распределение ее по участкам проймы

Цели: изучить связь оката рукава с проймой; освоить метод расчёта посадки оката рукава по участкам проймы.

Литература:

1. Конструктивное моделирование: Учебное пособие для вузов/ А.И. Мартынова, Е.А. Андреева - М.: Московская государственная академия легкой промышленности, 1999, с.46-60.

Порядок выполнения работы:

Задание 1. Изучить связь оката рукава с проймой.

Статическое и динамическое соответствие одежды телу человека в значительной степени обеспечивается конструкцией рукава. Узел «пройма изделия - окат рукава» - самый сложный в конструировании изделия. Размеры и форма оката должны быть строго увязаны с размерами и формой проймы, размеры рукава и его положение в пройме зависит от формы верхних конечностей. Игнорирование этих факторов приводит к нарушению посадки оката рукава и возникновению дефектов.

Важно чтобы конфигурация нижних участков оката была идентична форме проймы, особенно в области её нижнего переднего участка, где посадка оката минимальная.

Задание 2. Рассчитать посадку оката рукава (ПОР) и распределить ее по участкам проймы.

Посадка оката рукава (ПОР) оказывает важное влияние на форму рукава и его комфортность, она необходима для огибания проймы и руки в области бицепса. Величину ПОР закладывают в конструкцию, принимают из расчёта 0,07÷0,1 см на 1,0см проймы, она примерно равна 3÷4,0 см. На эту величину окат рукава длиннее проймы: ПОР=ДОР - ДП.

Для правильного соединения рукава с проймой на окате и пройме ставят 5-6 контрольных знаков (надсечек). В двухшовном рукаве положение трех из них определяется плечевым, передним и задним швами рукава. Разметка надсечек производится в соответствии с ПОР фактической. Расхождение её с ПОР расчётной должно быть не более 0,5 см.

Полная характеристика втачного рукава включает в себя распределение посадки оката по участкам проймы.

Разделить пройму спинки и полочки на участки с помощью контрольных знаков (надсечек).

Надсечку 1 на окате рукава определяет т.355. Соответствующую ей надсечку 1 на пройме полочки (т.355) находят, откладывая вверх от т.351 /351-355´/=/355-351/ (с чертежа рукава) + 0,5 см. Проводят горизонталь влево до пересечения с проймой – т.355.

Верхняя надсечка 3 на окате рукава - т.14 соответствует плечевому шву, т.14´ на спинке и т.14´´ на полочке.

Надсечка 4 на пройме, соответствует положению заднего шва рукава – т.135 и т.135.

Надсечка 6 на пройме, соответствует положению переднего шва рукава - т.357 и т.357.

Надсечки 2 5 определяются произвольно.

Задание 3. Измерить длину каждого участка проймы, нанести на соответствующие участки чертежа ИМК платья и жакета, занести величины в графу 2 таблицы 1.10.1.

Таблица 1.10.1 –Пример распределения посадки оката рукава (ПОР= 3,5 см, Н_СР=0,04) (рис. 1.10.1)

Участок			Норма посадки Н, см/см	Величина посадки
	длина проймы, см	длина оката, см		%	см
1	2	3	4	5	6
1	4,0	4,1	0,05	6	0,1
2	7,5	7,7	0,04	8	0,2
3	9,0	10,0	0,11	30	1,0
4	9,5	10,6	0,12	31	1,1
5	12,0	12,6	0,05	17	0,6
6	10,0	10,3	0,03	8	0,3
	52,0	55,5	Нср=0,04	100	3,5

Разделить окат рукава на участки, распределяя посадку (ПОР).

Рассчитать величину посадки оката рукава на каждом участке в см и занести в графу 6.

Посадка распределяется по окату рукава неравномерно: наименьшая проектируется на участках 1 и 2, т.к. на них малый угол наклона среза оката рукава к нити основы (рис. 1.10.8). Наибольшая посадка на наиболее косых внешних участках оката 3, 4 и 5.

Длина оката рукава на определенном участке равна длине данного участка проймы + величина посадки на этом же участке (графа 3=графа 2+графа 6).

Измерить длину каждого участка оката, нанести на соответствующие участки чертежа ИМК рукава жакета, занести величины в графу 3 таблицы 1.10.1.

Рисунок 1.10.1 - Распределение посадки оката рукава

Рисунок 1.10.2 – Пример распределения ПОР в одношовном рукаве

Подготовьте ответы на следующие вопросы:

1. Назовите детали рукавов, их конструктивные линии и срезы.

2. Перечислите расчетные параметры проймы и оката рукава.

3. Какая связь существует между длиной проймы и длиной оката рукава?

4. От чего зависит величина посадки по окату рукава?

5. Как определяется ширина оката рукава? длина проймы расчетная?

6. Как изменяется посадка по окату рукава в трехшовном рукаве?

7. Как распределяют надсечки по пройме и окату рукава?

8. На каких участках проймы посадка наибольшая? На каких – наименьшая? От чего она зависит?

9. Чему равен процент посадки оката рукава на различных участках проймы?

Форма контроля:

- проверка тетрадей;

- опрос;

- проверка оформления готовых чертежей ИМК.
