Методические указания по выполнению самостоятельных работ студентов

Основным видом самостоятельной работы студентов по МДК «Методы конструктивного моделирования швейных изделий» является подготовка к лабораторно-практическим занятиям и оформление работы, выполненной в аудитории.

Самостоятельные работы выполняются в рабочей тетради в клетку с листами формата А4.

Чертежи конструкций выполняются студентами в карандаше на листах чертежной бумаги формата А4 в масштабе 1:4 или на миллиметровой бумаге в натуральную величину в масштабе 1:1. Чертежи должны соответствовать требованиям ГОСТ ЕСКД (Единой системы конструкторской документации). Конструкции проверяют путем изготовления макетов из макетной ткани.

Студентам необходимо внимательно изучить предложенную литературу. Затем, в соответствии с указанным порядком работы выполнить задание. Заключительным этапом работы является проверка тетрадей, тестирование, опрос, заслушивание сообщений, просмотр мультимедийных презентаций.

По отдельным темам студентам предлагается подготовить реферат. Реферат выполняется каждым студентом индивидуально. Темы рефератов выбираются из предложенного списка, который может быть дополнен и самим студентом. Объем реферата должен составлять 6-8 страниц. Требования к оформлению: шрифт – 14; интервал – 1,5; параметры страницы – 1,5 по каждому краю.

Работа над рефератом должна носить творческий характер. Используя учебники, монографии, статьи и Интернет-ресурсы, студент должен весь материал переработать и кратко изложить по плану из 3-4 вопросов. Не допускается механическое включение в работу Интеренет-ресурсов, которые не переработаны студентом творчески. В конце реферата в обязательном порядке дается список использованной литературы и Интернет-ресурсов. Библиография оформляется в соответствии с требованиями, указываются автор, название работы, город, издательство, год издания, количество страниц. Образец оформления списка литературы: Юнусова А.Б. Ислам в Башкортостане. Серия Ислам в России /М. Логос 2007. - 96 стр. с ил.

Рекомендации по оформлению рефератов и других творческих работ студентов можно найти в методическом пособии: УГКТиД, Н.В.Богданова, «Методические рекомендации по оформлению курсовых и дипломных проектов (работ) на ПЭВМ», 2010 г.

Оценка за реферат ставится с учётом таких критериев, как:

• Соответствие теме и плану;

• Творческий характер изложения;

• Логичность и полнота изложения материала

• Грамотность изложения и оформления

Отдельные рефераты отбираются преподавателем для их изложения на лекции. В этом случае студент готовит и мультимедийное сопровождение – презентацию. Презентация оформляется в программе PowerPoint. Рекомендации по работе в программе можно найти в методическом пособии: УГКТиД, Н.В.Богданова, «Мультимедийная презентация в Microsoft PowerPoint», 2009 г.

Большая часть времени, отведенного студенту на самостоятельную работу, приходится на оформление чертежей конструкций и шаблонов, проверку их качества в соответствии с исходными данными и проектируемой силуэтной формой, изготовление макетов, а также анализ качества посадки изделия на фигуре, выявление дефектов посадки и способов их устранения.

Оформление чертежей БК и ИМК женской одежды в соответствии с требованиями ЕСКД

Цели: научиться оформлять чертежи конструкций деталей одежды в соответствии с общими требованиями ГОСТ ЕСКД.

Литература:

1. Единая методика конструирования одежды СЭВ (ЕМКО СЭВ). Правила технического черчения конструкций одежды. Том 7. – М.: ЦНИИТЭИлегпром, 1989, с. 6-11.

Порядок выполнения работы:

Задание 1. Изучить правила построения чертежей БК, ИМК, МК одежды.

Построение чертежей деталей одежды на плоскости выполняются в карандаше на миллиметровой бумаге в масштабе 1:1 в соответствии с общими требованиями ГОСТ ЕСКД, условными обозначениями, шрифтами. Чертежи должны содержать всю необходимую информацию для изготовления изделия на предусмотренные типовые размеры. На чертежах проставляются основные данные, предусмотренные нормативно-технической документацией (НТД) [1].

На чертежах деталей одежды должны быть нанесены только самые существенные данные. На отдельных мелких деталях одежды разрешается наносить полностью все размерные данные. Например, на деталях воротника, кармана и т. п. На чертежах деталей одежды могут быть нанесены следующие данные: размерные числа; формулы; условное обозначение размерных признаков; условное обозначение прибавок; математические символы; технологические символы; надписи.

В табл. 1 даны основные типы линий, их изображение и толщина, основное назначение и примеры применения при конструировании одежды (рис.1).

Пример оформления чертежа БК платья приведен на рисунке 2.

Задание 2. Оформить чертежи конструкций в соответствии с ЕСКД.

Таблица 1 - Типы линий и применение их в конструировании одежды

Наименование	Изображение	Толщина, мм	Основное назначение
1	2	3	4
Сплошная основная линия		S=0,35-1,40	Линии видимого контура деталей одежды. Исходные линии градации деталей одежды
Сплошная тонкая линия		S=0,13-0,70 (от S/3 до S/2)	Конструктивные линии: исходные вспомогательные линии построения характерных точек, видимые контурные линии. Контурные и вспомогательные линии деталей при градации, векторы градации. Размерные и выносные линии. Линии штриховки

Продолжение таблицы 1

1	2	3	4
Сплошная волнистая или с изломом линия		S=0,13-0,70 (от S/3 до S/2)	Линии обрыва деталей. Линии разграничения вида и разреза.
Штриховая тонкая линия		от S/3 до S/2	Линии невидимого контура. Перекрываемые конструктивные линии
Штриховая толстая линия			Невидимые, перекрываемые контурные линии
Штрихпунктир-ная тонкая линия		от S/3 до S/2	Линии осевые и центровые, оси симметрии вытачек, складок и т.п. Линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений
Штрихпунктир-ная утолщенная линия		от S/2 до 2/3S	Оси симметрии деталей, средние линии деталей одежды
Штрихпунктир-ная с двумя точками тонкая линия		S/3	Контурные линии подкладки, изображенные на деталях верха. Линии сгиба на развертках. Изображение частей деталей в крайних или промежуточных положениях
Штриховая тонкая короткая линия		S/3	Линии невидимого контура. Припуски на швы, подгибки (вне контура конструкции). Изображение деталей одежды без припусков на швы (внутри конструкции в производственных чертежах).
Штриховая толстая линия с короткими штрихами		S/2	Отделочные строчки, стежка
Линии штриховки тонкие			Изображение выемок внутри деталей (разрезных и разведенных частей деталей) для получения другой формы деталей (складки, сборки и т.п.)

Подготовьте ответы на следующие вопросы:

1. Какими линиями показывают на чертежах конструкций видимый контур деталей одежды? исходные вспомогательные линии построения? перекрываемые конструктивные линии? оси симметрии вытачек, складок?

2. Какие конструктивные линии наносят на чертеж конструкции?

3. Назовите основные линии БК. Как они обозначаются на чертеже?

4. Как маркируют чертеж БК?

Форма контроля:

- проверка оформления чертежей БК, ИМК, МК одежды различного ассортимента, силуэтов и покроев.

Рисунок 1 – Примеры применения линий при конструировании одежды

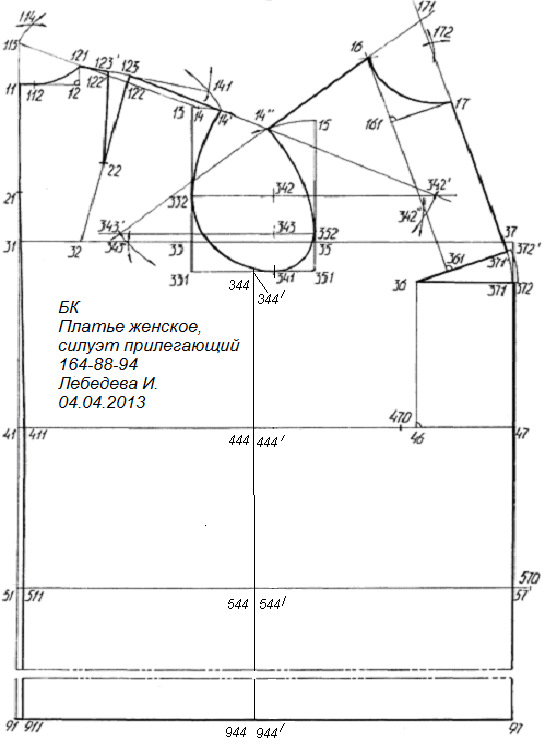

Рисунок 2 – Пример оформления чертежа базовой конструкции (БК) спинки и переда женского платья
