3 Экономическая часть

4 Мероприятия по охране труда

Заключение

Пример содержания дипломного проекта по реконструкции:

Реконструкция

Введение

1 Основная часть

1.1 Техническое обследование здания

1.1.1 Методика обследования здания

1.1.2 Общая характеристика объемно-планировочного и конструктивного решений здания

1.1.3 Общая характеристика объемно-планировочного и конструктивного решений здания

1.1.4 Характеристика условий эксплуатации здания в период обследования

1.1.5 Характеристика здания по степени капитальности

1.1.6 Техническое состояние несущих и ограждающих конструкций здания

1.1.7 Техническое состояние инженерных систем здания

2 Практическая часть

2.1 Архитектурные и конструктивные решения здания после реконструкции

2.1.1 Общая характеристика района строительства

2.1.2 Объемно-планировочное решение здания после реконструкции

2.1.3 Конструктивное решение здания после реконструкции

2.2 Архитектурно-художественные средства и приемы, используемые при реконструкции здания

2.3 Обоснование выбора ограждающих конструкций здания

2.3.1 Теплотехнический расчет дополнительной теплоизоляции наружной стены

2.3.2 Теплотехнический расчет оконного заполнения

2.3.3 Теплотехнический расчет чердачного перекрытия

3 Экономическая часть

4 Мероприятия по охране труда

Заключение

Заголовки. Разделы, подразделы, пункты, должны иметь заголовки. Подпункты, как правило, заголовков не имеют.

Заголовки должны четко и кратко отражать содержание разделов, подразделов, пунктов.

Заголовки разделов, подразделов, пунктов следует оформлять с абзацного отступа строчными буквами (кроме первой прописной) полужирным шрифтом.

Переносы слов в заголовках не допускаются. Точку в конце заголовка не ставят. Если заголовок состоит из двух предложений, их разделяют точкой. Расстояние между заголовками раздела и подраздела равно 8 мм.

Если после заголовка не помещается ни одна строка текста, его следует писать на следующей странице.

Таблицы применяют для лучшей наглядности и удобства сравнения показателей. Над заголовками граф таблицы слева помещается слово «Таблица» с порядковым номером. Таблица может иметь название, которое следует выполнять строчными буквами (кроме первой прописной) через тире после порядкового номера. Нумерация таблиц производится арабскими цифрами в пределах всей пояснительной записки или в пределах раздела. После номера и названия таблицы точка не ставится.

Заголовки граф следует писать с прописной буквы, а подзаголовки граф – со строчной буквы, если они составляют одно предложение с заголовком, или с прописной буквы, если они имеют самостоятельное значение. Заголовки и подзаголовки указывают в единственном числе. Заголовки граф, как правило, записывают параллельно строкам таблицы. При необходимости допускается перпендикулярное расположение заголовков граф. Для сокращения текста заголовков и подзаголовков таблицы отдельные понятия заменяются буквенными обозначениями, введенными в тексте.

Высота строк таблицы должна быть не менее 8 мм.

Таблицу, в зависимости от ее размера, помещают под текстом, в котором впервые дана ссылка на нее, или на следующей странице, а, при необходимости, в приложении пояснительной записки.

Допускается помещать таблицу вдоль длинной стороны листа документа.

Если строки или графы таблицы выходят за формат страницы, ее делят на части, помещая одну часть под другой или рядом, при этом в каждой части таблицы повторяют ее голову и боковик.

Слово «Таблица», заголовок (при его наличии) и порядковый номер таблицы указывают один раз над первой частью таблицы, над последующими частями (перенос таблицы на другую страницу) пишут слова, например, «Продолжение таблицы 2.1» над таблицей слева в соответствии с рисунком 12-13.

Пример:

Таблица 5.1 – Тактико-технические характеристики РЛС

Тип РЛС

Д, км

Ри, кВт

,

см

И

мкс

Фум, град.

Ширина ДН

по АЗ, град.

по УМ, град

«Скала-М»

340

1000

23

3,3

0,5…45

1,2

-

Рисунок 12-Структура таблицы

Продолжение таблицы 5.1

Тип РЛС

Д, км

Ри, кВт

,

см

И,

мкс

Фум, град.

Ширина ДН

по АЗ, град.

по УМ, град

Онега

160

100

10

-

-

-

-

Рисунок 13-Пример оформления таблицы

Таблицы с небольшим количеством граф допускается делить на части и помещать одну часть рядом с другой на одной странице, при этом повторяют головку таблицы в соответствии с рисунком 14. Рекомендуется разделять части таблицы двойной линией или линией толщиной 2s.

Таблица 5.2 – Основные компоненты

Материал

Материал

Алюминий

0,05

Масляные краски

0,92

Рисунок 14-Пример оформления таблицы

На все таблицы документа должны быть приведены ссылки в тексте документа, при ссылке следует писать слово «таблица» с указанием ее номера.

Графический материал – рисунок (схема, диаграммы и т.д.) помещают (симметрично тексту) в ПЗ для установления свойств или характеристик объекта, а также для лучшего понимания текста. На графический материал должна быть дана ссылка в тексте. Графический материал должен располагаться непосредственно после текста, в котором о нем упоминается впервые, или на следующей странице, а, при необходимости в приложении.

Рисунки, схемы, диаграммы и т.п., помещаемые в тексте, должны соответствовать требованиям государственных стандартов ЕСКД.

При наличии в тексте таблиц, дополняющих графический материал, таблицы следует помещать после графического материала.

Графический материал следует нумеровать арабскими цифрами в пределах всей пояснительной записки или в пределах раздела.

Например – Рисунок 1, Рисунок 1.1.

Графический материал может иметь наименование, которое следует выполнять строчными буквами (кроме первой прописной) через тире после порядкового номера и располагают следующим образом: Рисунок 2.1 – Тепловая модель блока РЭС. После номера и наименования рисунка точка не ставится.

Слово «Рисунок», номер и название рисунка или слово «Рисунок» и номер помещают под графическим материалом симметрично тексту в соответствии с рисунком 15.

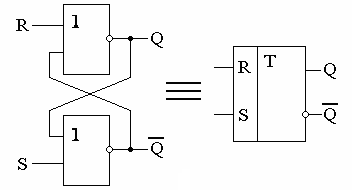

Рисунок 15 – Схема асинхронного RS-триггера ИЛИ-НЕ

При необходимости, под графическим материалом помещают пояснительные данные. Слово «Рисунок», номер и название рисунка помещают после пояснительных данных.

Рисунок (диаграмму, схему и т.п.), как правило, следует выполнять на одной стороне листа.

На все рисунки ПЗ должны быть приведены ссылки в тексте документа, при ссылке следует писать слово «рисунок» с указанием ее номера.

Формулы, за исключением, помещенных в приложении, должны нумероваться сквозной нумерацией арабскими цифрами, которые записывают на уровне формулы справа на границе текста в круглых скобках.

Пример: (1).

Допускается нумерация формул в пределах раздела. В этом случае номер формул состоит из номера раздела и порядкового номера формулы, разделенной точкой.

Пример: (3.1), (3.3). Точка после скобки не ставится.

В формуле в качестве символов физических величин следует приме­нять обозначения, установленные соответствующими государственными стандартами и (или) другими документами.

Пояснения символов и числовых коэффициентов, входящих в формулу, если они не пояснены раньше в тексте, должны быть приведены непосредственно под формулой. Пояснения каждого символа следует давать с новой строки в той же последовательности, в которой символы приведены в фор­муле. Первая строка пояснения должна начинаться со слова “где”.

Пример:

Собственная частота печатной платы f, Гц, с распределенной нагрузкой вычисляют по формуле 5.1.

, (5.1)

где а – длина большей стороны печатной платы, м;

b – длина меньшей стороны печатной платы, м;

М = (mп+mэ) – общая масса печатной платы mп и элементов mэ, кг;

D – цилиндрическая жесткость печатной платы, Н·м;

K - поправочный коэффициент для различных способов закрепления печатной платы.

Формулы, следующие одна за другой и не разделенные текстом отде­ляют запятой или точкой с запятой.

Пример:

А = S+H , (5.2)

В = H+ k. (5.3)

Перенос формулы на следующую строку допускается только на знаках выполняемых операций, причем знак в начале следующей строки повторяется. При переносе формулы на знаке операции умножения применяют знак “× ”.

Примеры оформления текстового документа ПЗ приведены на рисунке 16, 17.

Приложения. Материал, дополняющий текст ПЗ, допускается помещать в приложениях. Приложениями могут быть, например, графический материал, таблицы большого формата, расчеты, описание аппаратуры и при­боров, описание алгоритмов и программ задач, решаемых на ПЭВМ и т.д.

Приложения оформляют как продолжение данного документа на последующих листах или выпускают в виде самостоятельного документа.

Приложения могут быть обязательными и информационными, которые в свою очередь бывают рекомендуемого или справочного характера.

В тексте ПЗ на все приложения должны быть ссылки. Степень обяза­тельности приложений при ссылках не указывается. Приложения располагают в порядке ссылок на них в тексте ПЗ.

Каждое приложение следует начинать с нового листа с указанием на­верху посередине страницы слова “Приложение” и его обозначения. Прило­жения обозначают заглавными буквами русского алфавита, начиная с А, за исключением букв Ё, З, Й, О, Ч, Ь, Ы, Ъ.

Пример: Приложение В. Допускается обозначение приложений буквами латинского алфавита, за исключением букв I и O. Если в документе одно приложение, оно обозначается «Приложение А».

Приложение должно иметь заголовок, который записывают симметрично относительно текста строчными буквами, кроме первой прописной.

Приложения, как правило, выполняют на листах формата А4. Допускается оформлять приложения на листах формата А3, А4х3, А4х4, А2 и А1.

Образец приложения представлен на рисунке 18, 19.

Ссылки. В ПЗ приводят ссылки: на документы данной ПЗ; на стандарты; на другие используемые источники.

При ссылке на данную ПЗ указывают номера разделов, подразделов, подпунктов, перечислений, графического материала, формул, таблиц, (в том числе разделы, подразделы, пункты, подпункты, таблицы), а также графы и строки таблиц данной пояснительной записки и позиции составных частей изделия на рисунке, приложений, используемых источников.

При ссылках на разделы, подразделы текста, пункты, имеющие нумерацию из цифр, неразделенной точкой следует указывать наименование этой части полностью, например, “… в соответствии с разделом 5”, “… по пункту 3”, а при нумерации из цифр, разделенных точкой, наименование структур­ной части не указывается, например, “… по 4.10”, “… в соответствии с 2.12”, “согласно 3.1.1”.

При ссылках на таблицы следует писать слово «таблица» с указанием ее номера, например, «…в таблице 1», «таблица 2.1» и т.д.

При ссылках на графический материал следует писать слово «рисунок» с указанием ее номера, например, «…на рисунке 4», «в соответствии с рисунком 6», «рисунок 3.1» и т.д.

При ссылке в тексте на формулы указывают порядковые номера в скобках, например, «в формуле 1», « согласно формулы 2.1» и т.д.

При ссылках на приложения следует писать“в соответствии с приложением А”, “приложение Г” и т.д.

Если требования, распространяющиеся на объект, установлены в стандартах, ссылаются на соответствующий стандарт с указанием его обозначения.

Пример: Определение потерь по способу самоторможения – по ГОСТ 10169-89. При ссылке на несколько стандартов следует повторять индекс стандарта.

Пример: ГОСТ Р 1.0-95; ГОСТ Р 1.2-95 и т.д.

Ссылки на используемые источники следует указывать порядковым номером по списку используемых источников, выделенным двумя прямоугольными скобками.

Пример: [1].
