Расчет линий электроснабжения.

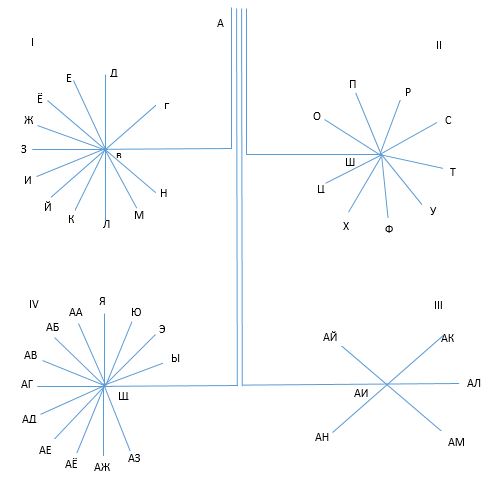

Расчет линий электропередач производим методом проводникового материала. Всю схему электроснабжения цеха разделим на два участка и составим для каждого участка схемы замещения. Рассчитаем первую схему. Составим 1 схему замещения:
Определим значения моментов на участках схемы, результаты сведены в таблицу 7.
Участок |
Длина, м |
Рр, кВт |
М, кВт*м |
Участок |
Длина, м |
Рр, кВт |
М, кВт*м |
а-в |
36,8 |
8,7 |
321,6 |
ш-ц |
40,4 |
0,5 |
20,2 |
в-г |
72,8 |
1,6 |
112,8 |
а-щ |
57,2 |
4,3 |
247,7 |
в-д |
41,6 |
1,6 |
64,5 |
щ-ы |
50,0 |
0,1 |
6,5 |
в-е |
36,8 |
1,2 |
42,7 |
щ-э |
68,0 |
0,1 |
8,8 |
в-ё |
30,8 |
1,2 |
35,7 |
щ-ю |
28,4 |
0,1 |
3,7 |
в-ж |
24,8 |
1,2 |
28,8 |
щ-я |
32,0 |
0,2 |
5,6 |
в-з |
14,0 |
0,5 |
7,4 |
щ-аа |
42,8 |
0,2 |
7,5 |
в-и |
22,4 |
0,5 |
11,9 |
щ-аб |
72,3 |
0,2 |
11,6 |
в-й |
22,4 |
0,5 |
11,9 |
щ-ав |
72,8 |
0,2 |
11,6 |
в-к |
28,4 |
0,5 |
15,1 |
щ-аг |
70,4 |
0,2 |
11,3 |
в-л |
18,8 |
0,4 |
7,5 |
щ-ад |
14,0 |
0,2 |
2,2 |
в-м |
14,0 |
0,4 |
5,6 |
щ-ае |
18,8 |
0,2 |
3,0 |
в-н |
10,4 |
0,4 |
4,2 |
щ-аё |
22,4 |
0,2 |
3,6 |
а-ш |
24,8 |
5,0 |
122,8 |
щ-аж |
22,4 |
1,3 |
29,5 |
ш-о |
24,8 |
0,3 |
7,9 |
щ-аз |
10,4 |
1,3 |
13,7 |
ш-п |
16,8 |
0,3 |
5,4 |
а-аи |
59,6 |
23,6 |
1408,9 |
ш-р |
11,6 |
0,3 |
3,7 |
аи-ай |
26,0 |
0,9 |
22,9 |
ш-с |
30,8 |
0,8 |
25,6 |
аи-ак |
27,2 |
0,9 |
23,9 |
ш-т |
24,8 |
0,8 |
20,6 |
аи-ал |
23,6 |
0,9 |
20,8 |
ш-у |
17,6 |
0,8 |
14,6 |
аи-ам |
14,0 |
10,5 |
147,0 |
ш-ф |
22,4 |
0,5 |
11,2 |
аи-ан |
14,0 |
10,5 |
147,0 |
ш-х |
34,4 |
0,5 |
17,2 |
|
|
|
|
Таблица 7 – Расчетная таблица моментов нагрузки для первой схемы.
Вычисляем приведенные моменты нагрузок на участках, где сеть разветвляется, а именно: участки а-в, а-ш, а-щ, а-аи.
,(10)
,
(11)
Дальнейшие расчёты приведены в таблице 8:
-
I
II
III
IV
Мпр
724,1
255,2
394,5
1780,9
Kпр
1,3
1,1
0,6
0,3
Lпр
46,1
26,8
33,9
15,7
Расчетное сечение провода для участка а-в:
,
(12)
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке а-в:
,
(13)
Вывод:
так
как
,
то берем сечение
которое удовлетворяет требованиям по
условиям нагрева провода в нормальном
режиме при прокладке.
Определяем фактическую потерю напряжения на участке а-в:
,
(14)
Допустимые потери напряжения на ответвлениях от точки в составят:
,
(15)
Дальнейшие расчёты представлены в таблице 9:
Таблица 9 – Расчёты токов и сечения на участках.
Участок |
Расчетный ток, I А |
Сечение провода, F кв.мм. |
Участок |
Расчетный ток, I А |
Сечение провода, F кв.мм. |
а-в |
17,2 |
4,0 |
ш-ц |
0,8 |
1,5 |
в-г |
2,6 |
1,5 |
а-щ |
7,5 |
10,0 |
в-д |
2,6 |
1,5 |
щ-ы |
0,21 |
1,5 |
в-е |
2 |
1,5 |
щ-э |
0,21 |
1,5 |
в-ё |
2 |
1,5 |
щ-ю |
0,21 |
1,5 |
в-ж |
2 |
1,5 |
щ-я |
0,3 |
1,5 |
в-з |
0,8 |
1,5 |
щ-аа |
0,3 |
1,5 |
в-и |
0,8 |
1,5 |
щ-аб |
0,3 |
1,5 |
в-й |
0,8 |
1,5 |
щ-ав |
0,3 |
1,5 |
в-к |
0,8 |
1,5 |
щ-аг |
0,3 |
1,5 |
в-л |
0,7 |
1,5 |
щ-ад |
0,3 |
1,5 |
в-м |
0,7 |
1,5 |
щ-ае |
0,3 |
1,5 |
в-н |
0,7 |
1,5 |
щ-аё |
0,3 |
1,5 |
а-ш |
8,26 |
4,0 |
щ-аж |
2,2 |
1,5 |
ш-о |
0,5 |
1,5 |
щ-аз |
2,2 |
1,5 |
ш-п |
0,5 |
1,5 |
а-аи |
39,5 |
10,0 |
ш-р |
0,5 |
1,5 |
аи-ай |
1,5 |
1,5 |
ш-с |
1,3 |
1,5 |
аи-ак |
1,5 |
1,5 |
ш-т |
1,3 |
1,5 |
аи-ал |
1,5 |
1,5 |
ш-у |
1,3 |
1,5 |
аи-ам |
17,4 |
4,0 |
ш-ф |
0,8 |
1,5 |
аи-ан |
17,4 |
4,0 |
ш-х |
0,8 |
1,5 |
|
|
|
