3.1.2. Бурильна установка ахеrа 7-240
Призначення та галузь застосування.
Бурильні установки АХЕRА 7-240 з двома стрілами призначені для проведення горизонтальних та слабо похилих виробок з перетином у межах 8-60 м2, виконання підготовчих та інших робіт під час гірничих розробок.
Зовнішній вигляд установки наведений на рис.3.7, розміри зони буріння - на рис.3.8, радіуси повороту – на рис.3.9.
Конструктивні особливості.
Конструкція універсальних стріл TB забезпечує охоплення значного робочого простору оптимальної конфігурації і повну автоматичну паралельність. Стріли можуть також використовуватися для проведення бічного буріння та буріння шпурів для анкерів. На рис.3.10 наведена принципова схема гідравлічної стріли бурильної установки.
Подавальний пристрій TF 500, змонтований на стрілі, забезпечує необхідне осьове зусилля на бурильний інструмент перфоратора під час буріння (рис.3.11). Пристрій
Рис.3.7. Зовнішній вигляд бурильної установки
АХЕRА 7-240
представляє собою конструкцію, в якій рухомою деталлю є гільза 1 циліндра, а шток поршня 2 закріплений нерухомо
до заднього кінця подавальної балки. На гільзі 1 циліндра закріплені проміжна напрямна 3 і шланговий барабан 4, які пересуваються разом з гільзою циліндра. Швидкість ходу перфоратора 5 подвоюється за рахунок використання системи тросів 6,7 і шківів 8,9, закріплених на проміжній напрямній та шланговому барабані.
Циліндр подавального пристрою (рис.3.12) забезпечує максимальний робочий тиск при прямому ході 180 бар, при зворотному - 250 бар. Масло подається в циліндр через шток поршня на обидва його боки.
Рис.3.8. Зона буріння установки АХЕRА 7-240
Шланговий барабан служить для намотування шлангів перфоратора у потрібній послідовності й забезпечення їхнього натягування за допомогою механізму регулювання.
Рис.3.9. Радіуси повороту бурильної установки
АХЕRА 7-240
Рис.3.10. Принципова схема гідравлічної стріли
бурильної установки АХЕRА 7-240:
1 – циліндр пересування подавального пристрою; 2 – циліндр для анкерного кріплення; 3 – циліндр переднього нахилу стріли; 4 – циліндр повороту подавального пристрою; 5 – циліндр повороту стріли; 6 – механізм обертання; 7 – циліндр висування стріли; 8 – циліндр підйому стріли; 9 – колиска подавального пристрою; 10 – зовнішня труба стріли; 11 – внутрішня труба стріли; 12 – поворотний стрижень; 13 – кріпильний пристрій
Рис.3.11. Подавальний пристрій бурильної установки
АХЕRА 7-240
Рис.3.12. Циліндр подавального пристрою
установки АХЕRА 7-240:
1 – гільза циліндра; 2 – шток поршня; 3 – перехідник; 4 – шків для тросу; 5 – кронштейн шківа; 6 – кріпильна деталь; 7 – патрубок напірної лінії (висування циліндра – рух подавання); 8 – патрубок напірної лінії (втягування циліндра – зворотний рух)
Буровий інструмент установки (рис.3.13) складається з хвостовика (рис.3.13, а), що сприймає енергію удару та обертальний момент перфоратора, бурильних штанг (нарощувальні штанги – рис.3.13, б, MF-штанги – рис.3.13, в), муфт (рис.3.13, г) для з’єднування бурильних штанг між собою та бурильних коронок (рис.3.13, д), армованих твердосплавними штирями.
Варіанти використання компонентів бурильного інструмента показані на рис.3.14.
Основні вузли бурильної установки змонтовані на самохідному шасі TC 7 (рис.3.15). Шасі має чотирициліндровий дизельний двигун Mercedes-Benz (тип OM904LA з газотурбінним надуванням, об’єм 4,8 л) і гідродинамічну трансмісію.
На рис.3.16 наведена схема заднього модулю бурильної установки. У цій частині машини знаходяться головний розподільний пристрій 1, насос підкачування гідравлічного масла 2, шланговий барабан 3 (на замовлення), кабельний барабан 4, маслостанція 5, акумуляторна батарея 6, паливний бак 7, гідробак 8, компресор 9, водяний бустерний насос 10, редукційний клапан 11, шламовий сепаратор 12, запобіжний клапан тиску води 13 (на замовлення), маслоохолоджувачі 14.
а
б
в
г
д
Рис.3.13. Бурильний інструмент установки:
а – хвостовик; б – нарощувальна бурильна штанга; в – MF бурильна штанга; г - з’єднувальна муфта; д – бурильна коронка

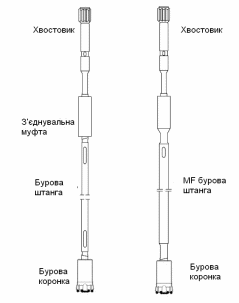

Рис.3.14. Варіанти компонування бурильного інструменту
У табл.3.3 наведені технічні характеристики бурильної установки АХЕRА 7-240.
Описувана бурильна установка, як і попередня, може комплектуватися різноманітним додатковим обладнанням.
Рис.3.15. Самохідне шасі установки АХЕRА 7-240:
1 – двигун; 2 – гідродинамічна трансмісія; 3 – рами (задня і передня); 4 – мости; 5 – балансир (задній); 6 – карданні вали; 7 – шестеренчасті насоси для рульового керування та гальм
Рис.3.16. Задній модуль бурильної установки АХЕRА 7-240
Таблиця 3.3
