Технічні характеристики дискових вакуум-фільтрів

Параметри	ДУ 34-2,5	ДУ 60-2,7	ДУ 80-2,7	ДУ 100-2,5	ДУ 140-3,5	ДУ 250-3,75
Диски: діаметр, м кількість частота обертання, об/хв Площа фільтрування,м2 Вакуум, кПа Тиск віддувки, кПа Потужність електро-двигуна, кВт Габарити, мм: довжина ширина висота Маса, т	2,5 4 0,2-1 34 50-80 50 5,2 3550 3750 2840 8,5	2,7 6 0,2-1 60 50-80 50 8,0 4350 3260 2940 9,2	2,7 8 0,2-1 80 50-80 50 8,0 5900 3260 2940 11,1	2,5 12 0,2-1 100 50-80 50 8,0 7575 3750 2840 16,9	3,5 10 1-2,5 140 75-80 80 14,0 6150 4080 3790 30,0	3,75 14 0,3-1,2 250 65-80 60 20,5 9200 4400 4500 35,0

Тверді частки у ванні підтримуються у зваженому стані маятниковою мішалкою. Для підключення секторів барабана до вакуумної лінії й до лінії стисненого повітря на цапфі нерухомо встановлена розподільна головка. Вона притиснута до шайби на торцевій поверхні вала й має отвори, що збігаються з отворами вала.

Принцип роботи фільтра аналогічний дисковому вакуум-фільтру. За один оберт барабана відбувається повний цикл фільтрації з утворенням, підсушуванням й віддувкою кека, а також регенерацією фільтротканини.

Барабанні вакуум-фільтри менш компактні в порівнянні з дисковими й мають значно меншу робочу поверхню на одиницю займаної площі. Крім того, потрібно більше часу для кріплення фільтротканини і її заміни при пориві.

Існують конструкції барабанних вакуум-фільтрів із внутрішньою фільтруючою поверхнею. Вони, так само як і стрічкові й планфільтри, застосовуються для фільтрування матеріалів більшої крупності.

У табл. 1.5 наведені технічні характеристики барабан-них вакуум-фільтрів.

При зневодненні матеріалів на дискових і барабанних фільтрах вакуум звичайно перебуває в межах 0,06-0,08 МПа.

Схема роботи планфільтра аналогічна вищеописаним конструкціям. Планфільтр (рис. 1.8) має обертову навколо вертикальної осі тарілку 2 з перфорованим диском 3, покритим фільтрувальною тканиною. Простір між диском і дном тарілки також розбитий на ряд секцій, що з’єднуються з розподільною головкою 4. Тверді частки знімаються з диска шнеком 7. Пульпа подається зверху.

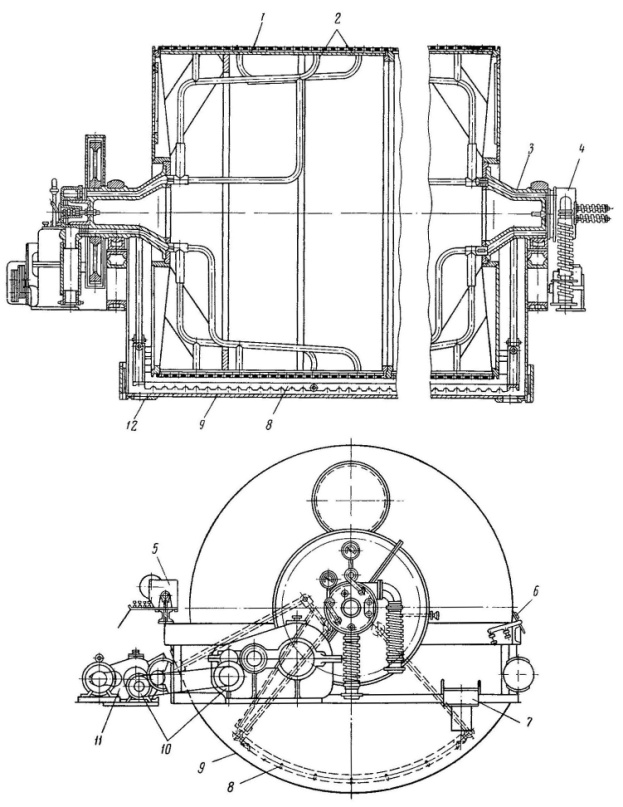

Рис. 1.7. Барабанний вакуум-фільтр із зовнішньою фільтруючою поверхнею:

1 – барабан; 2 – труби для відведення фільтрату; 3 – цапфа; 4 – розподільна головка; 5 – пристрій для намотування дроту; 6 – ніж (скребок); 7 – переливне вікно з коробкою переливу; 8 – мішалка; 9 – ванна (корито); 10, 11 – приводи відповідно барабана й мішалки; 12 – дренажний люк

Таблиця 1.5
