Способы соединения одножильных проводов

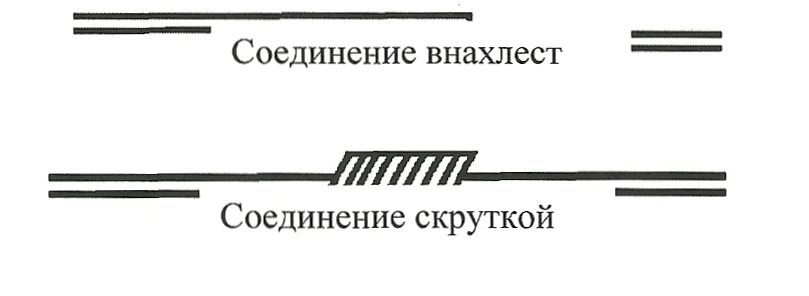

Соединение скруткой.
Концы проводов накладывают друг на друга под прямым углом. Конец вертикального провода два-три раза обвертывают вокруг горизонтального провода. Концы горизонтального и вертикального проводов сгибают плоскогубцами на 90° по часовой стрелке. Вертикально расположенный конец также 2-3 раза обвертывают вокруг другого провода. Оставшиеся кончики проводов откусывают кусачками. Место соединения пропаивают. После пайки провода в скрутке должны просматриваться.
Соединение внахлест.
Если нужно срастить два прямолинейных проводника, то их концы можно не скручивать, алишь сложить вместе так, чтобы их поверхности соприкасались на длине не менее 6-8 мм испаять. Когда же нужно соединить проводники под прямым углом, конец одного проводникаможно согнуть, прижать к другому проводнику, и в таком виде спаять их. Не рекомендуетсяспаивать несколько проводников и деталей в одной точке. В этом случае при необходимостиудаления одного из элементов неизбежно рассыплется весь узел спайки.
Монтаж резисторов на печатную плату. Демонтаж
Цель работы
Основные приемы работы с измерительным прибором при входном контроле резисторов. Приобретение практических навыков в формовке выводов резисторов, их установке, пайке на печатных платах и панелях.
Инструмент и материалы
Мультиметр.
Набор резисторов.
Печатная плата.
Паяльник 36В.
Набор инструментов (бокорезы, плоскогубцы с насечкой, плоскогубцы «утконосы»).
Теоретические сведения
Резистор - один из самых распространенных радиоэлементов. Принцип действия резисторов основан на свойстве некоторых материалов оказывать определенное сопротивление прохождению через них электрического тока. Значение этого сопротивления зависит от типа используемых материалов, формы и размеров резисторов.
Постоянные резисторы используют в качестве нагрузочных и токоограничительных элементов, добавочных сопротивлений и шунтов, делителей напряжения и в качестве нагрузок. Обеспечивая режимы работы усилительных элементов, они позволяют погасить излишек питающего напряжения.
Переменные резисторы широко используются для выбора режимов работы различных электрических схем в зависимости от изменения условий, в качестве регуляторов громкости сигнала, его тембра, в качестве реостатов и потенциометров.
К основным параметрам постоянных и переменных резисторов относят: номинальное сопротивление, класс точности (допускаемое отклонение от номинального сопротивления), максимальная рассеиваемая мощность.
Номинальным сопротивлением называется сопротивление, указываемое на корпусе резистора, оно, не меняется ни от времени, ни от условий эксплуатации. Реальное, измеренное значение, зачастую отличается от номинального, вследствие различных внешних условий, которым подвергался резистор. Однако, для подавляющего большинства радиолюбительских конструкций без ущерба для их работы допустимо отклонение от указанных на схемах номиналов резисторов в пределах 10-15%. Это значит, что резистор, сопротивлением, например, 5,1 кОм может быть заменен резистором ближайшего к нему номинала, т.е. резистором с номиналом 4,7 или 5,6 кОм.
Терморезисторы (т.е. резисторы, сопротивление которых изменяется в зависимости от температуры), используются при необходимости электрического разделения управляющей и управляемой цепей.
Варисторы - это полупроводниковые резисторы, сопротивление которых существенно изменяется с изменением приложенного к резистору напряжения. На основе полупроводниковых материалов могут быть изготовлены варисторы, у которых увеличение напряжения в 2-3 раза сопровождается уменьшением сопротивления в десятки раз.
Фоторезисторы - полупроводниковые резисторы, изменение сопротивления которых обусловлено исключительно действием электромагнитного излучения. С увеличением интенсивности излучения сопротивление промышленных фоторезисторов обычно резко уменьшается.
