Жергілікті кедергі коэффициенттерінің мәні
20-кесет
Кедергілер түрлері |
Кедергі сұлбасы |
коэффициентінің мәні |
Құбырға ену |
а |
0,5 |
Кенеттен кішірею |
б |
|
Кенеттен кеңею |
в |
|
Құбырдан шығу |
е |
1,0 |
21-кесте
Баяу бұрылыс, (г) |
Жылдам бұрылыс (д) |
||
d/R |
|
|
|
0,20 |
0,14 |
20 |
0,12 |
0,40 |
0,21 |
30 |
0,16 |
0,60 |
0,44 |
45 |
0,32 |
0,80 |
0,98 |
60 |
0,56 |
- |
- |
90 |
1,19 |
14.Белгісіз сұйықтың тығыздығын анықтау.
Дененің сұйық ішінде жүзуі,оның бетіне қалқып шығуы н/е батып кетуі сұйық пен дене материалы тығыздықтарының арақатынасы байланысты.Олай болса,дененің сұйыққа бату тереңдігі бойынша дене мен сұйықтың тығыздықтарын салыстыруға болады.Сұйықтың тығыздығын өлшеуге арналған қарапайым құрал-ареометрдің әрекеті осы принципке негізделген.Өзіндік ерекше пішіні бар ареометр түбі кішкене металл кесектерімен ауырлатылған шыны құтыдан тұрады.Құтының жоғарғы жағы тығыздықтың градуирленген шкаласы орналасқан жіңішке түтікше пішінді өзекке жалғасады.Ареометр тығыздығын өлшенетін сұйыққа батырған кезде оның шыны құтысы архимед күші ауырлық күшіне теңескенше белгілі бір тереңдікке дейін сұйыққа батады.Сұйық тығыздығы неғұрлым аз болса,соғұрлым ареометр сұйыққа тереңірек батады.Сұйық тығыздығы үлкенірек болса,оған ареометр азырақ батады.Ареометр кез-келген сұйықтың тығыздығын өлшеу үшін қолданылады.
16. Дыбыс жылдамдығына жуық және транс дыбыс жылдамдықты аэродинамикалық құбырлар.
Аэродинамикалық құбырлар Мах санына байланысты мына түрде бөлінеді:
1.Дыбыс жылдамдығына жуық (0,15-0,7)
2.Транс дыбыс жылдамдығы (0,7-1,3)
3.Дыбыс жылдамдығынан жоғары (1,3-5)
4.Гипер дыбыс жылдамдықты (5-25)
Транс дыбысты аэродинамикалық құбырдың жұмыс бөлігінде саңылаудың тіреуінің қимасында , ағысқа қарсы және каналға қарсы жағынан осы саңылауларды және қысым камераларын жасау керек. Нәтижесінде, саңылаулар мен камералар қысым камераларымен тіреу қимасындағы аэродинамикалық іздеоді біріктіреді.Аэродинамикалық іздегі жылдамдық пен статикалық негізгі ағыстағыға қарағанда аз, сондықтан қысым камерасынан шығатын газ тіреу қимасы орналасқан бөлікке өздігінен ағады.

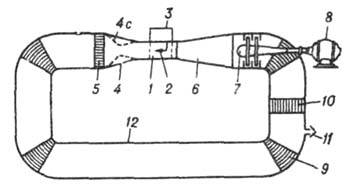

Дыбыс жылдамдығына жуық аэродинамикалық құбырлар жұмыс негізінен 1 тұрады,ол цилиндр тәріздес болып келеді.
