Вопрос 15: Назначение и расчет сальникого и эжекторного подогревателей:

Сальниковый подогреватель

Предназначен для утилизации теплоты пара, проходящего через концевые уплотнения турбины.

Р_упл=1,1 атм (ЦНД)

Р_упл=1,2 атм (ЦВД)

Тепловой баланс

Эжекторный подогреватель

Предназначен для утилизации тепла пара, подаваемого в эжектор (для поддержания вакуума в конденсаторе турбины).

Р_э=2÷6 атм

Тепловой баланс

Вопрос 16: Нагрузки тэс: Графики нагрузок тэс.

Рациональная эксплуатация станции требует прогнозирования будущих нагрузок.

Изменение нагрузки во времени представляется графиком нагрузки.

Выделяют различные виды нагрузок в зависимости от потребителя:

2. промышленная технологическая нагрузка;

3. коммунальная или осветительно-бытовая;

4. нагрузка электрифицированного транспорта;

Сумма.

Установленная мощность – сумма номинальных мощностей всех котлоагрегатов.

Номинальная мощность – максимальная мощность при установленных предприятием параметрах.

N_уст=N_макс+N_рез

N_рез=N_ав+N_рем+N_эс , где

N_макс – максимальная мощность;

N_рез – резервная мощность;

N_ав – аварийный резерв (5% от N_уст);

N_рем – ремонтный резерв(7% от N_уст);

N_эс – резерв энергосистемы(7% от N_уст).

;

Выделяют следующие характеристики работы станции:

1. Коэффициент неравномерности суточного графика ;

Для малонаселенных районов f=0,5-0,6;

Для промышленных районов f=0,8-0,85.

2. Коэффициент использования максимальной мощности (коэффициент заполнения графика)

; ;

Годовой график продолжительности электрических нагрузок.

;

- годовое число часов использования оборудования;

- максимальное годовое число часов использования.

Вопрос 17: Способы выравнивания нагрузок тэс:

1. Создание энергосистем большой протяженности, объединяющих генерирующие предприятия и потребителей с Запада на Восток, т.е. многие часовые пояса.

2. Повышение числа рабочих смен потребителей.

3. Сезонный сдвиг времени в зависимости от светлого времени суток.

4. Введение экономических мер в оплату электроэнергии.

5. Ограничение нагрузок.

6. Введение в действие аккумулирующих станций.

Вопрос 18: Энергетические характеристики турбогенераторов:

Энергетические характеристики турбоагрегатов.

Номинальная (максимальная длительная) мощность турбоагрегата N_ном  мощность, которую развивает турбина при длительной работе (паспортная характеристика).

N_эк  мощность, при которой обеспечивается работа с максимальным КПД.

Для конденсационных турбин:

N_ном= N_эк

Для остальных:

N_ном>N_эк (на 10÷20%).

При N_эк : режим  стационарный, расход пара  нормальный, параметры  расчетные.

Максимальная перегрузочная мощность  наибольшая возможная мощность, при которой может работать турбина в течение определенного заводом-изготовителем времени.

D, Q, B, η= f(N_э)  энергетические характеристики турбоагрегата.

D= f(N_э)  паровая характеристика:

D_х  расход пара на холостой ход турбины

1

Теоретическая характеристика

 удельный (относительный) прирост расхода пара (тангенс угла наклона паровой характеристики).

 удельный номинальный расход пара

 коэффициент нагрузки

При отсутствии потерь в турбине (х=0) удельный расход пара во всех режимах равен номинальному.

Удельный расход пара при росте нагрузки растет.

2

при начале координат в точке 1:

при начале координат в точке 2:

 относительный (удельный) прирост расхода пара.

Тепловая характеристика

 топливная характеристика.

Для турбины К-300:

 годовое число часов использования мощности.

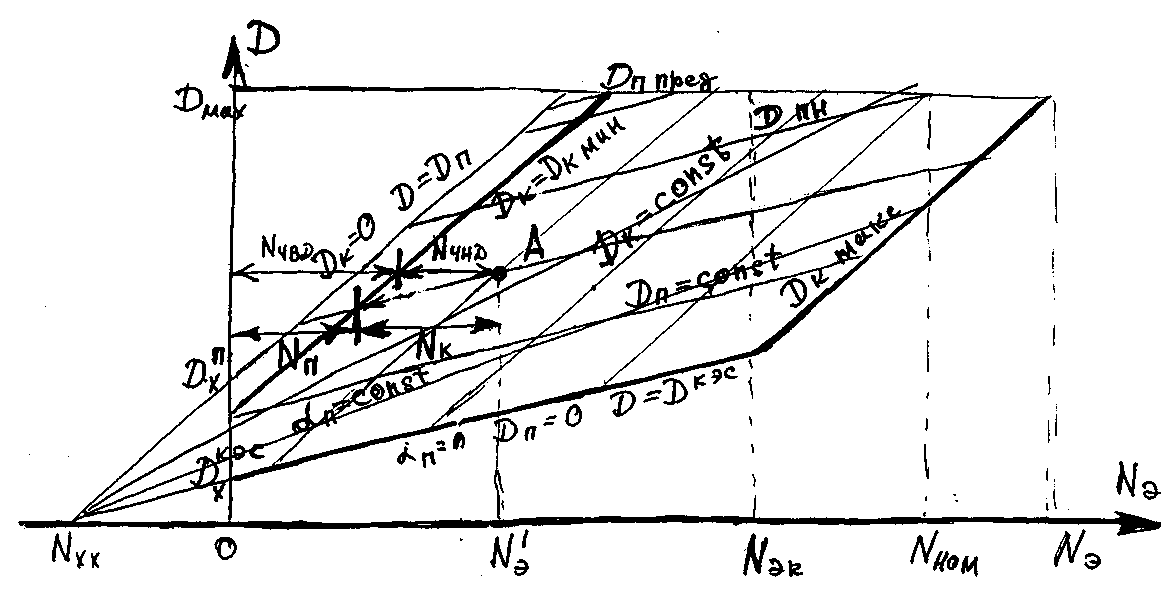

Графическая зависимость между мощностью турбины, расходом пара на турбину и расходами пара в отборы  диаграмма режимов.

 расход пара в конденсационном режиме при выключенном отборе.

 для одного отбора

 удельный прирост расхода пара при выключенном отборе

 расход пара на холостом ходу

Пусть

 мощность потерь в режиме холостого хода, которые необходимо преодолевать.

1:

2:

 чисто конденсационный режим турбины

max  с противодавлением

относительный прирост расхода пара с отбором

min

max

 сетка характеристик турбины с разными отборами

 расход пара в конденсатор

Турбины с двумя отборами

Верхний регулируемый отбор  производственный;

нижний теплофикационный.

Диаграмма  зависимость между

 недовыработка электроэнергии отбором. Чтобы ее учесть, делают построение в нижней части диаграммы.
