3.Схема расположения съемочного и звукового оборудования на площадке для каждого из двух эпизодов

Схема расположения съемочного и звукового оборудования на площадке для эпизода 1

Рис 3.1

В этом эпизоде половой подходит то к одному актеру, то к другому. Оба актера сидят, но француз в конце встает и подходит к обжоре, поэтому микрофон пушка должен следовать за ним пару шагов.

-

-

Схема расположения съемочного и звукового оборудования на площадке для эпизода 2

Рис 3.2

В этом эпизоде брат стоит позади сестры, а сестра стоит к нему спиной, следовательно, нужно это учитывать при записи звука на пушки. Затем входит посыльный, остается в дверях, брат к нему подходит, а затем посыльный уходит и сестра подбегает к брату. Все это время пушки следуют за актерами, находясь сверху, также следует за ними и план камеры, которая снимает все одним кадром, поэтому бумщикам придется учитывать границы кадра и подобрать позиции, подходящие мизансцене кадра, то есть по бокам от камеры.

4.Структурная схема соединения оборудования на площадке с учетом видео, звукового сигнала и сигнала синхронизации для каждой из сцен

Схема соединения оборудования на площадке для обоих эпизодов.

Рис.4.1.

5. Обоснование выбора микрофонов, их характеристики, назначение в выбранных эпизодах

В обоих эпизодах я использую 1 радиосистему с петличным микрофоном: в первом - для постоянно двигающегося полового, во втором — для появляющегося на пару секунд посла. Также я возьму 2 пушки с гиперкардиоидной направленностью (в эпизоде 1 - для обжоры и француза, в эпизоде 2 — для брата и сестры), чтобы наверняка отсечь все ненужные шумы, кроме речи, и один всенаправленный конденсаторный микрофон для записи общего фона помещения. Основные шумы будут переозвучены, так как на площадке их записать будет невозможно, учитывая зашумленность помещения в первом эпизоде и шумы из окна и непростое расположение оборудования во втором.

5.1 Микрофон-пушка (запись речи)

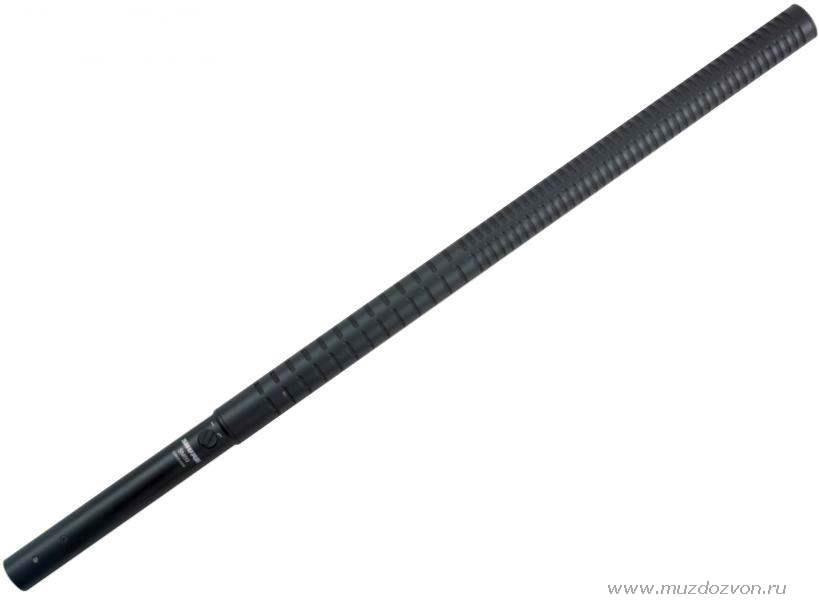

Shure SM 89

Рис. 5.1

Профессиональный конденсаторный микрофон-пушка SM 89 типа “shotgun” разработан специально для нужд театров, радио и телевидения, а также для репортерской работы. Это — первый в мире микрофон такого типа, практически полностью устраняющий проблемы внеосевой окраски звука и имеющий очень гладкую частотную характеристику. Как раз эти две позиции в техническом описании микрофона и утвердили мой выбор, т.к. в условиях шумного трактира (эпизод 1) или в тихой комнате с ненужными посторонними шумами из окна (эпизод 2) такой микрофон подойдет лучше всего.

Технические характеристики:

Тип микрофона: сверхдлинный репортерский микрофон ('пушка')

Направленность: гиперкардиоидная на низких частотах, узконаправленная на частотах выше 1 кГц

Частотный диапазон: 60 Гц - 20 кГц (измерен на расстоянии 1.8 м, с частотой среза 60 Гц и 160 Гц)

Соотношение сигнал/шум: 79 дБ (относительно 94 дБ SPL)

Тип: конденсаторный

Динамический диапазон: 111 Дб

Максимальное звуковое давление: 127 дБ

Фантомное питание: от 11 В до 52 В постоянного тока

Уровень собственных шумов: 16 дБ

[2]
