Средняя точка
Точка, расположенная точно посередине между местами приема и возбуждения. Если накладывается заплатка с 480 каналами, каждый ПВ создаст 480 средних точек. Средние точки обычно разбросаны и необязательно имеют форму правильной решетки.
ОСТ бин
Небольшая четырехугольная зона. Обычно размеры бина = ИПВ/2*ИПП/2. Все средние точки, которые лежат внутри этой зоны, или бина, считаются принадлежащими той же общей средней точке (для целей обработки). Другими словами, все трассы, которые лежат внутри одного бина, будут складываться на ОСТ и распределяться на суммарную кратность. Иногда можно выбирать территорию, поверх которой суммированы трассы для отличия от размера бина, напр., чтобы увеличить суммарную кратность. Это приносит некоторое сглаживание и должно выполняться осторожно и только тогда, когда это не влияет на разрешение.
Супербин
Этот термии (и другие, такие как макробин или максибин) применяется к группе соседних ОСТ бинов. Они используются для определения скорости, коррекции остаточной статики, подавления кратных и алгоритмов подавления некоторых шумов. Мы будем использовать слово ОСТ, чтобы подчеркнуть, что мы говорим о средних точках. Позже мы обсудим значение ОГТ или Общей Глубинной Точки.

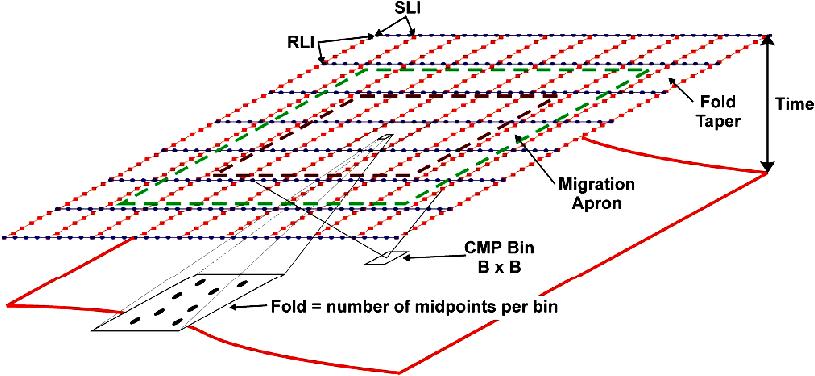

Рис. 1.9 объясняет некоторые дополнительные термины в будущем представлении
Кратность
Кратность – это количество средних точек, суммируемых в пределах ОСТ бина. Хотя один обычно дает одну среднюю кратность для любой съемки, кратность изменяется от бина к бину и для различных выносов.
Отношение сигнал/помеха
Отношение энергии сигнала к энергии помехи. Обычная аббревиатура S/N.
Плотность пунктов возбуждения
Плотность пунктов возбуждения (или иногда, так называемая плотность взрыва), КВ, это количество ПВ/км2 или милю2. КВ, вместе с числом каналов, КК, и размером ОСТ вина будет полностью определять кратность (см. главу2).
Xmin
Xmin – это наибольший минимальный вынос в съемке (иногда относящийся как LMOS), как описываемый в понятии «клетка». См. рис. 1.10. Небольшой Xmin необходим для регистрации неглубоких горизонтов.
Хmах
Хmах – это максимальный непрерывный регистрируемый вынос, который зависит от метода отстрела и размера заплатки. Хmах – это обычно половина диагонали заплатки. (Заплатки с внешними источниками возбуждения имеют другую геометрию). Большой Хmах необходим для регистрации глубоких горизонтов. Ряд выносов определяемых Хmin и Хmах должны быть гарантированными в каждом бине. В асимметричной выборке, максимальный вынос параллельный линиям приема и вынос, перпендикулярный линиям приема будут различными.
Скат миграции (иногда называют ореол миграции)
Качество представлений, достигнутое 3D миграцией, является единственным наиболее важным преимуществом 3D перед 2D. Ореол миграции является шириной обрамления площади, которая должна быть добавлена для 3D съемки, чтобы позволить миграцию любых глубоких горизонтов. Это ширина не должна быть одинаковой для всех сторон исследуемого участка.
Конус кратности
Конус кратности является дополнительной поверхностью участка, добавляемого для построения до полной кратности. Часто имеется некоторое перекрытие между конусом кратности и ореолом миграции, потому что кто-либо может допустить какое-либо снижение кратности на внешних краях ореола миграции. Рис1.9 поможет вам понять несколько только что обсужденных терминов

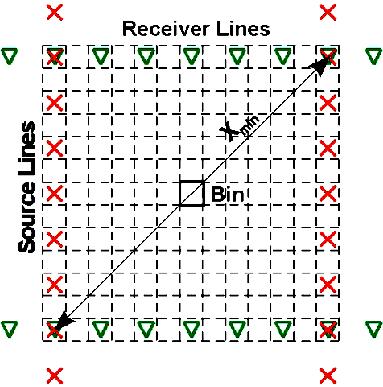

Предполагая, что РЛП(расстояние между линиями приема) и РЛВ (расстояние между линиями взрыва) равно 360м, ИПП (интервал между пунктами приема) и ИПВ (интервал между пунктами возбуждения) равны 60м, размеры бина являются 30*30м. Ячейка (сформированная двумя параллельными приемными линиями и перпендикулярными линиями возбуждения) будет иметь диагональ:
Хmin = (360*360+360*360)1/2 = 509m
Значение Хmin будет определять наибольший минимальный вынос, который будет зарегистрирован в бине, который является центром ячейки.
Примечание: Это является плохой практикой - формировать источники и приемники совпадающими – взаимные трассы не добавят кратность, мы это увидим позже.
Рис. 1.10.
