9.8 Посещение полевых работ (кк)
Контроль качества – это необходимость для всех аспектов полевых работ. Он включает топографию, разбивку, каротаж, расположение геофонов, качество их расстановки, синхронизацию работы вибраторов, загрузку динамита на глубину, точность расстановок приемников и источников, тестирование полевых параметров, быстродействие партии, качество мониторов и т.д.
Геофоны должны закапываться вертикально к земной поверхности и не вертикально на холмистых почвах, напр., рвы (канавы). Расстановки должны группироваться на крутых склонах или расстилаться параллельно по контуру подъема. Обычно, разница высот от первого до последнего геофона группы не должна превышать 2 м (6 фт).
Супервайзеры по КК могут очень хорошо представлять Заказчика в данном отношении. Они обычно имеют богатый полевой опыт в разных ролях в сейсмических партиях, работая во всех должностях. Они знают все сложности, за которыми нужно следить, а также они знают, где партия может захотеть пойти кратчайшим путем при определенных обстоятельствах. Супервайзер может посещать партию через определенные интервалы на протяжении сбора данных или же постоянно находиться на месте, чтобы реагировать на любые проблемы, какие могут возникнуть.
Проектировщику необходимо определить, сколько последовательных ПВ могут быть исключены из скольких ПВ (напр., 5 из 80). Любые такие исключенные ПВ не должны располагаться на соседних линиях ПВ. Это разрешение должно быть сделано только причине невозможности доступа, прохождения трубопроводов и пересечения речных потоков, наличия строений, и т.д. эти пропущенные ПВ должны заменяться, если возможно («возмещать взрывы»). Обычно эти проблемы определяются заблаговременно, но не всегда. Изменение погодных условий может сделать доступ невозможным там, где прежде (в сухую погоду) он считался возможным и наоборот.
Чем больше свободы проектировщик и заказчик могут дать подрядчику и супервайзеру, тем сможет работать быстрее полевая партия. Сотрудничество между всеми вовлеченными сторонами – очень важно для эффективного сбора данных 3D съемки.

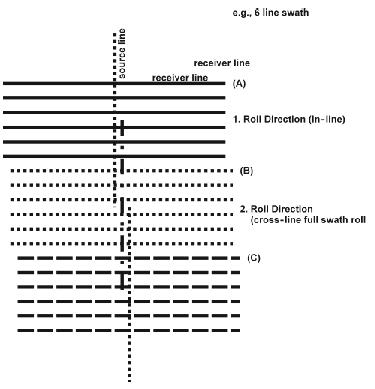

Рис. 9.9
9.9 Общее Область изображения
Рассмотрим нужды интерпретатора. Привязали ли вы все скважины, которые необходимо рассмотреть? Помните всегда о необходимости записывать достаточно большую съемку, чтобы собрать энергию со всех пониженных объектов. Рассмотрим дополнительные ПВ за пределами площади, где размещены приемники.
Рассмотрим стоимости. Есть ли некоторые площади на съемке, которые составляют надбавку за единицу площади, из-за плохого доступа или дорогостоящих разрешений. Действительно ли это необходимо? Переоцените «непереданные» - сколько они стоят?
Рассмотрим расстояние между линиями ПВ более широким в зоне «ореола». Глубинные данные мигрируют дальше, так что нехватка коротких выносов не будет проблемой в этой зоне. Помните, что мы только пытаемся «закончить» ОГТ по краям площади для изображения.
Кабели
Определенное полевое регистрирующее оборудование имеет разного рода ограничения. Это может сильно повлиять на проект. Например, I/O System One и System Two каждая требует бокс на каждые 6 пунктов. Менее 6 пунктов будут работать, но чтобы использовать оборудование наилучшим образом, вы должны определить количество приемников на линию, как некоторое целое от 6 (или любого другого числа приемников на бокс, которые есть в партии).
Идеально вы должны иметь интервал между линиями ПВ, делимый на 6 х ИПП (или 2 х ИЛПВ разделить на 6 х ИПП). Если ПВ расположен не точно между боксами, тогда легкая асимметрия может появиться в двух заплатках, т.к. заплатка не может перебрасываться только на несколько пунктов, она должна перебрасываться на приращение в 6 пунктов на бокс.
Также знайте о «выходах» кабелей. Если вы определите размер бина – 35 м (115 фт) – и расстояние между приемниками – 70 м (230 фт) – и ваш любимый подрядчик (или, возможно, ваш единственный имеющийся подрядчик) имеет кабели с выходами через каждые 65 м (220 фт), у вас будет кошмар с МТО при попытке выполнения этой работы! Стандартные выходы – через 65 м (220 фт).
