9.5 Направление отстрела

Всегда сверяйтесь с топографической картой местности или результатами аэрофотосъёмки для понятия будущих проблем в поле. При рассмотрении размеры заплатки, необходимо иметь в виду условия движения оборудования. Излишне большая заплатка, которая должна быть перемещена, часто добавляет огромное количество времени регистрации данных. Любое сокращение регистрации времени может уменьшать затраты на съёмку. Проход (snaking) более чем трёх линий одновременно (Рис. 9.5c) гораздо более эффективен, чем проход по одной линии (Рис. 9.5a) потому что 9 исходных пунктов (точек) в обход против 3 исходных пунктов (точек) в обход будут существенно экономить времени.

Направление, в котором кабели приема расстелены, могут значительно повлиять на обеспечение проведения съемки.

Если возможно, постарайтесь заиметь достаточное количество каналов, чтобы расстилать линии приема на все расстояние поперек съемки. Это означает, что целые линии могут быть переброшены, и нет потери производительности при дважды занятых пунктах. При вибросейсмических работах время между взрывами отчасти отмечается (время свипа плюс время прослушивания умноженные на количество свипов, плюс время на переезд), и что обычно лучше продолжать работу вибраторами, пока ждет профильная (расстановочно - смоточная) бригада. Для динамита справедливо обратное. ПВ могут записываться быстро, так что мы должны оптимизировать передвижение оборудования (геофонов). Всегда делайте так, чтобы профильная бригада перемещалась по наикратчайшему маршруту! Важно отметить, что отдельное проектирование может быть легче при применении вибраторов, но не слишком удобно для сбора данных с динамитом и наоборот. Следовательно, для соответствия определенной геофизической цели может быть более одного хорошего проекта.

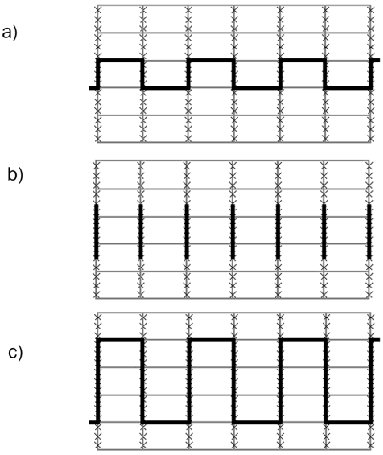

Рис. 9.5

Вибратор

Предположим, что длинная сторона имеет направление С – Ю (Рис. 9.6). Расстелить кабель в направлении С – Ю так, чтобы каждая линия была частично расстелена – и была достаточно большой для каждой заплатки.

Отстреливайте поперек линий, используя электронные «перекатывающие» переключатели. Когда вибраторы отстреливают следующую линию (поперек) с другой стороны, удалите все геофоны с верхней линии и переместите их вниз. Для профильной бригады это неудобно, но у вибраторов есть время для отстрела и они все время заняты.

Динамит

Здесь мы можем расстелить приемники в направлении В – З и отстреливать до тех пор, пока не придет время передвинуть всю линию, для профильной бригады это быстрее, чем передвигать части многих линий. (Рис 9.6)

Конечно, это не имеет значения для кратности, выносов и азимутов, если переключаются направления линий приема и возбуждения.

9.6 Ширина полосы

Должен ли шаблон включать ПВ только по одному интервалу ЛПП, или по двум, или даже по трем, когда заплатка расположена в центре 3D (Рис. 9.7)

Влияние на скорость работы партии будет чрезвычайно отличаться в зависимости от предпринятого подхода. Время – главное ограничение при работе в партии 3D. Наиболее важный момент – минимизировать время ожидания для передвижения регистрирующего оборудования, источников (бурение скважин или объезды вибраторов) и максимизировать время регистрации. Это позволит супервайзеру партии минимизировать общее время для 3D работы.

Важно, чтобы выбранная «ширина» (в количестве линий приема) «полосы» не имела пагубное влияние на вынос, азимут и распределение кратности. Чтобы гарантировать равное покрытие кратности, следующая формула определяет возможные доступные «ширины» полосы.

Ширина полосы = (количество линий приема в заплатке) / (2 х n), где n должно быть целым числом.

Например: если полоса содержит 12 линий приема, вы можете использовать полосу шириной 1, 2, 3 или 6.

Несоответствие этой формуле может привести к полосатости в кратности – зачастую настолько серьезной ошибке, что нет возможности восстановления, и в данных будут присутствовать ложные изображения. (Таблица 9.4)

«Змейка» - наиболее удобный способ при использовании партии вибраторов. Змейка на 3 линии одновременно (Рис. 9.7а) гораздо более эффективна, чем змейка на 1 линии; 9 ПВ на один объезд в отличие от 3 ПВ на объезд сохранит большое количество времени.

«Пинг-понг» может использоваться, когда в распоряжении имеются несколько (напр.) динамитных партий возбуждения (см. Рис. 6.2).

Всегда проверяйте топографические карты или фотоснимки, чтобы усилить понимание возможных проблем доступности до принятия решения по стратегии отстрела. Антрепренер должен определить проблему на раннем этапе.

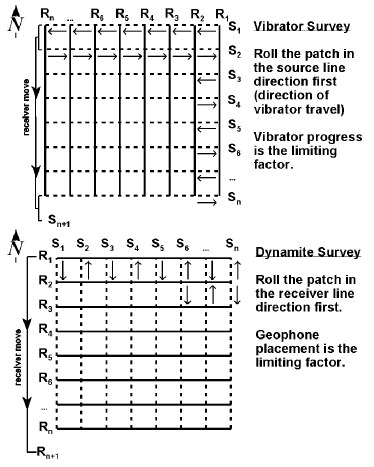

Рис. 9.6 Типичный порядок работ для вибро и взрывной съёмки.

Таблица 9.4 Выбор ширины полосы

Количество линий приёма	Возможая ширина полосы
4	1, 2
6	1, 3
8	1, 2, 4
10	1, 5
12	1, 2, 3, 6
14	1, 7
16	1, 2, 4, 8
18	1, 3, 9
20	1, 2, 5, 10

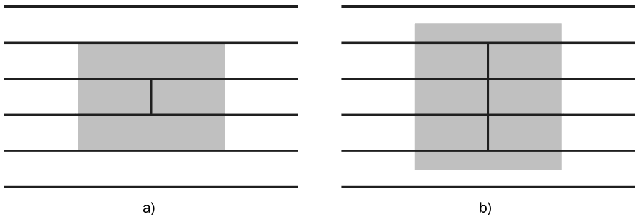

Рис 9.7

При рассмотрении размера заплатки необходимо помнить о передвижении оборудования. Неоправдана большая заплатка, которую требуется значительно переместить, добавляет чрезвычайное количество времени в 3D. Следовательно, это увеличит и стоимость.

Простои необходимо сбалансировать. Например, если регистрация невозможна ночью, возможно, можно переместить регистрирующее оборудование. Время, затраченное на запись – лишь там, где бригада регистрации делает деньги. Все, что бережет время, сохраняет деньги Заказчика.
