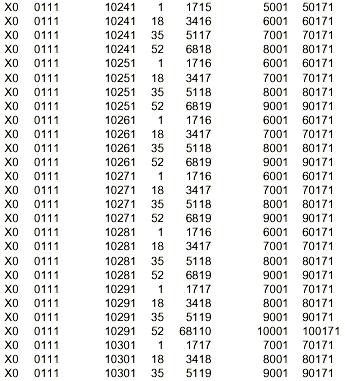

X файл отношения
9.3 Расстилка/Подборка
Поперечные перекаты относятся к процедурам записи с пространственной заплаткой около краев 3D съемки.
Обычно партия способна начать быстрее, если они могут начать отстрел с половинной заплаткой возле границ съемки. Именно ожидание полной расстилки всей заплатки занимает много времени и гораздо чаще, чем потеря дальних выносов (?).
Когда сейсмическая партия начинает работать, они обычно расстилают кабель, пока он не будет достаточным, чтобы начать запись первого ПВ. Раскатать одну линию из 100 приемников может занять около 2 часов – или около полутора дней при расстилке 1000 каналов. После этого кабель с приемниками передвигается одновременно с продвижением отстрела.
Давайте предположим, что у нас 6 линий по 40 каналов в каждой являются активными в одной заплатке, если всего каналов – 240. по краям 3D съемки будут ли они размотаны и подмотаны. Очевидно, что это сохранит время (и деньги!), если партия сможет начать стрелять раньше, как в случае, когда выполняется поперечный перекат.

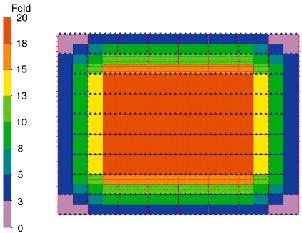

Рис. 9.3а показывает, что чем ровнее распределена кратность, тем более экономичны расстилка и подборка.
Рис. 9.3b показывает, что чем большее распределение кратности без поперечного переката (в данном случае вся съемка активна). Заметьте, что дополнительная кратность усиливается главным образом через дальние выносы, которые не могут способствовать окончательной сумме. Если поперечное расстояние гораздо меньше, чем продольное, возможно понадобится оставить одну или две дополнительных линий приема активными при поперечном перекате.
9.4 Передвижения заплаток
Очень важно минимизировать количество положений заплатки в 3D съемке. Передвижение заплатки занимает время, особенно, когда количество доступных каналов в партии ограничено.
Движения заплатки обычно выполняются с помощью использования переключателей в станции. Следовательно, в данной главе термин «переброс» синонимичен «передвижению» заплатки. С целью последующего обсуждения предположим, что начальное положение заплатки находится полностью внутри площади 3D (т.е. нет поперечного переката, см. Главу 9.3).
Рис. 9.3a
Рис. 9.3b
Рис. 9.3c
В продольном направлении количество передвижений заплатки (перебросов) рассчитывается следующим образом:
Продольный переброс = (продольный размер съемки – продольный размер заплатки) / интервал между линиями ПВ
Например:
(8000 м – 4000 м) / 400 м = 10 продольных перебросов
В поперечном направлении количество передвижений заплатки (или перебросов) рассчитывается следующим образом: (см рис 9.3а, 9.5)
Поперечный переброс = (поперечный размер съемки – поперечный размер заплатки) / интервал между линями ПП
Например:
(6000 м – 1500 м) / 300 м = 15 поперечных перебросов
Рис. 9.4. Пример для рассчёта количества передвижений заплатки
Вышеуказанное уравнение основано на сборе данных по ПВ только на одном интервале м/у линиями приема в центре заплатки. Если возможно пересечь пункты ПВ более чем на одном интервале ЛПП, это значительно снизит количество поперечных перебросов. Это стоит рассмотреть, особенно когда количество линий приема составляет 10 или больше.
Общее количество перебросов – это просто продукт двух компонентов:
Общее количество перебросов = продольные перебросы х поперечные перебросы
Например: 10 х 15 = 150 перебросов
Общее количество положений шаблона вычисляется очень просто:
Общее количество положений шаблона = (продольные перекаты + 1) х (поперечные перекаты + 1)
Например:
11 х 16 = 176 положений шаблона
Также пример изображён на Рис.9.4.
